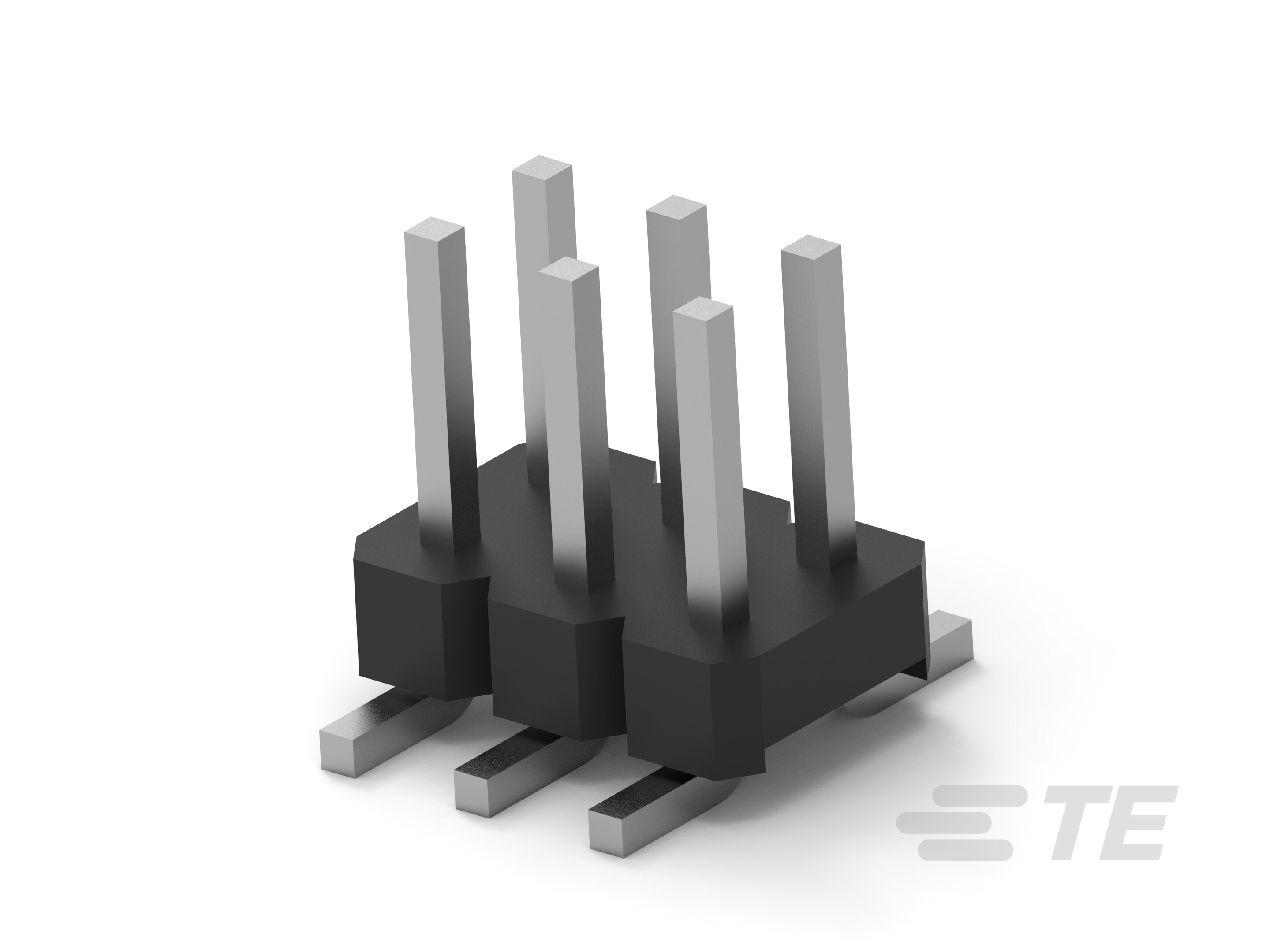

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 基板対基板

• ヘッダーのタイプ : ブレーカウエイ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• スタッカブル : いいえ

• PCB マウント向き : 垂直

• 極数 : 6

• 列数 : 2

• 誘電耐電圧 (最大) (VAC): 500

• 動作電圧 (VAC): 125

• コネクタ プロファイル : 標準

• アセンブリ プロセスの特徴となる材料 : 熱可塑性樹脂

• 一次製品色 : 黒

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 黄銅

• 端子嵌合面の長さ : 4 mm [ .157 in ]

• 端子レイアウト : インライン

• 端子の形状およびフォーム : 角型

• PCB 端子結線面のめっき材料の厚さ : 2 µm [ 78.74 µin ]

• 嵌合可能な角形ポストの寸法 : .5 mm [ .02 in ]

• 端子嵌合面のめっき材料の厚さ : .38 µm [ 14.96 µin ]

• PCB 端子結線面のめっき材料の仕上げ : 光沢

• 端子の下地めっきの材料の厚さ : .5 µm [ 19.69 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 2

• 角型結線ポストとテールの寸法 : .5 mm [ .02 in ]

• PCB に対する結線方法 : サーフェス マウント

• ハウジングの材料 : PA9T GF

• ピッチ : 2 mm [ .079 in ]

• コネクタ長 : 6 mm [ .236 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• コネクタ幅 : 4 mm [ .157 in ]

• 列間スペーシング : 2 mm [ .079 in ]

• ハウジングの温度定格 : 高

• 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

• アセンブリプロセスの特徴 : ピックアンドプレース カバー、プラスチック キャップ

• 回路用途 : Signal

• 認可規格製品に適合 : UL E28476

• UL 定格 : 認証

• 認証/規格製品に適合 : UL

• UL 難燃性グレード : UL 94V-0
