2338244-1

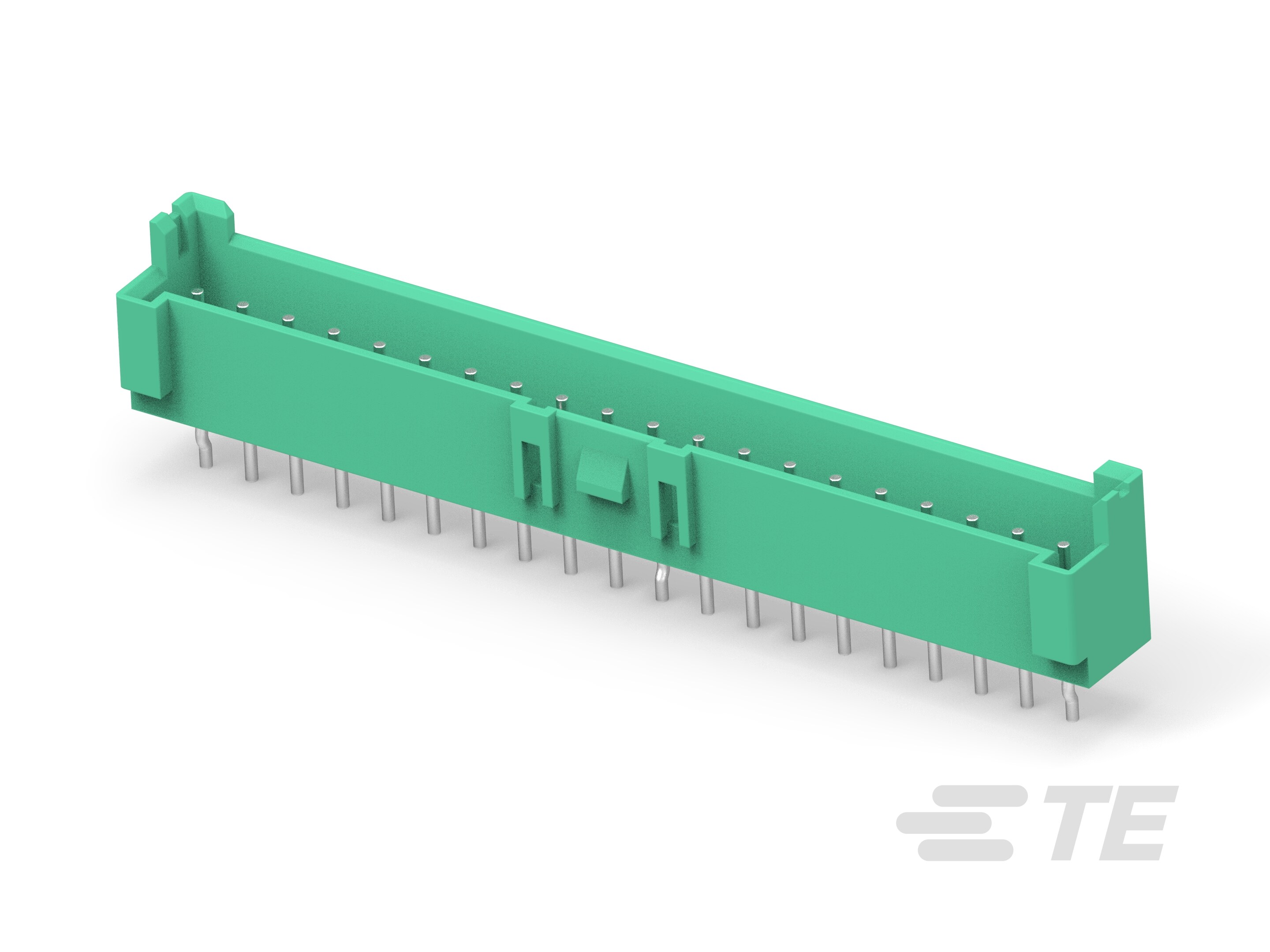

PCB Mount Header, Vertical, Wire-to-Board, 20 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin (Sn), Economy Power 2.5
2338244-1
PCB Mount Header, Vertical, Wire-to-Board, 20 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin (Sn), Economy Power 2.5
-
- Economy Power 2.5
- 型番: 2338244-1
- 製品説明: EP2.5 HDR 20P VERT W/O BOSS,GREEN,UL
-
PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ
-
PCB マウント向き : 垂直
-
接続タイプ : 電線対基板
-
極数 : 20
-
列数 : 1
書類
製品図面
- HEADER ASSEMBLY, VERTICAL, ECONOMY POWER, 2.5mm CENTERLINE COLORED, UL VERSION ENG_CD_2338244_A2.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_2338244-1_A.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_2338244-1_A.2d_dxf.zip 英語
- ENG_CVM_CVM_2338244-1_A.3d_igs.zip 英語
- ENG_CVM_CVM_2338244-1_A.3d_stp.zip 英語
製品規格
- 取付適用規格 ENG_SS_114-13315_L.pdf 英語
- 製品規格 ENG_SS_108-2418_J.pdf 英語
作業指示書
- 作業指示書 (米国) ENG_SS_408-32041_D.pdf 英語
認証機関承認済み
- VDE 証明書 ENG_AAD_VDE_CERT_40046288_C1_B.pdf 英語
- UL 報告書 ENG_AAD_UL_E28476_20111215_N.pdf 英語
