認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

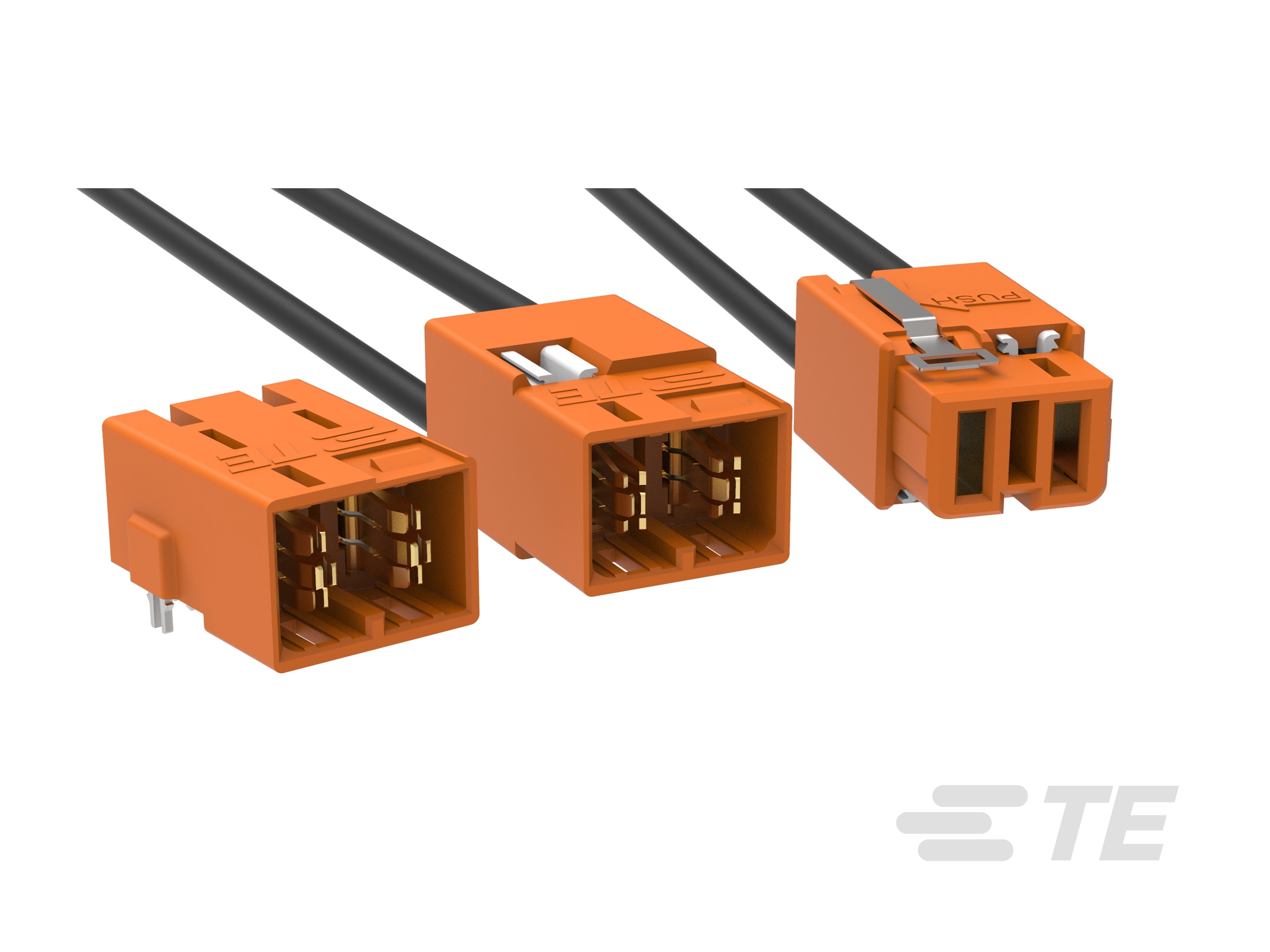

• コネクタ形状 : 角形

• 混合およびハイブリッド ヘッダ : いいえ

• PCB コネクタ アセンブリのタイプ : PCB マウント プラグおよびリセプタクル キット

• 接続タイプ : 電線対パネル, 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• コネクタのコンタクトに対する負荷条件 : 全負荷

• パワー極数 : 2

• キーイングおよび有極ポジションの位置 : A

• 装着済みポジション数 : 2

• PCB マウント向き : ライトアングル

• 極数 : 2

• 動作電圧 (VDC): 300

• 動作電圧 (VAC): 300

• PCB 保持機能のめっき材料 : 錫

• PCB 保持機能材料 : 銅合金

• 一次製品色 : オレンジ

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 銅合金

• 端子嵌合面のめっき材料の厚さ : 1.27 – 2.54 µm [ 50 – 100 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ブレード, リセプタクル

• 端子の定格電流 (最大) (A): 15

• 結線ポストとテールの長さ : 3.43 mm [ .135 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• PCB マウント リテンション タイプ : 留め具

• 嵌合調整のタイプ : キー付き, 極性

• 嵌合保持 : あり

• パネル マウント機能タイプ : 2 穴フランジ

• 嵌合保持のタイプ : ラッチ機能バンプ

• パネル マウント機能 : あり

• PCB マウント リテンション : あり

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : パネル マウントおよびボード マウント

• 嵌合調整 : あり

• ハウジングの材料 : ガラス繊維入り熱可塑性樹脂

• 嵌合エントリの位置 : サイド

• ピッチ : 8 mm [ .315 in ]

• コネクタ長 : 33.9 mm [ 1.335 in ]

• コネクタの高さ : 16.26 mm [ .64 in ]

• 基板厚 (推奨) : 1.4 – 2.62 mm [ .055 – .103 in ]

• コネクタ幅 : 23.62 mm [ .93 in ]

• 使用温度 (最大) : 150 °C [ 302 °F ]

• 使用温度範囲 : -20 – 150 °C [ -4 – 302 °F ]

• 回路用途 : 電源

• グロー ワイヤ定格 : GWT 750°C (無炎)

• UL 難燃性グレード : UL 94V-0
