注意: すべての設計作業で製品図面を使用してください。

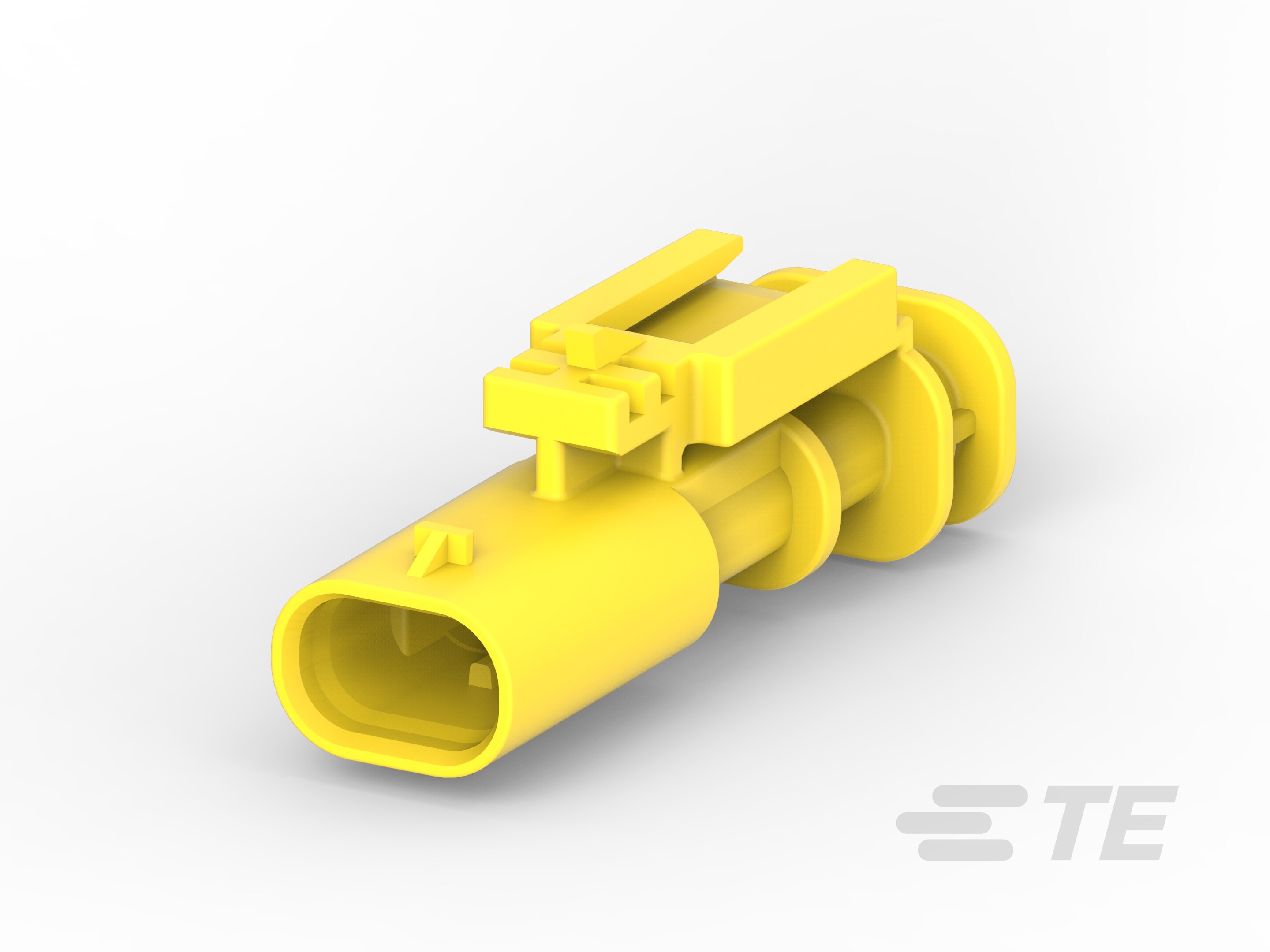

• コネクタ形状 : 角形

• コネクタおよびハウジングのタイプ : オス端子用ハウジング

• 防水性 : はい

• 一次ロックの特徴 : ハウジング内に統合

• 混合およびハイブリッド コネクタ : いいえ

• 極数 : 2

• 列数 : 1

• 公称電圧アーキテクチャ (V): 12

• ケーブル出口角度 : 180°

• 一次製品色 : 黄

• コネクタおよびキーイング コード : B

• 端子のタイプ : タブ

• 端子サイズ : 1.2mm

• 嵌合タブ幅 : 1.2 mm [ .047 in ]

• 嵌合調整 : あり

• 嵌合調整のタイプ : キー付き

• コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)

• 端子位置保証 : はい

• ハウジングの材料 : PA GF

• ピッチ : 4 mm [ .157 in ]

• 製品長さ : 14.8 mm [ .582 in ]

• 製品幅 : 44 mm [ 1.73 in ]

• コネクタの高さ : 16.8 mm [ .661 in ]

• 使用温度 (最大) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

• 使用温度 (最大) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

• 使用温度範囲 : -40 – 125 °C [ -40 – 257 °F ]

• 回路用途 : Signal

• 実装方法 : パッケージ

• パッケージ数量 : 1
