認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

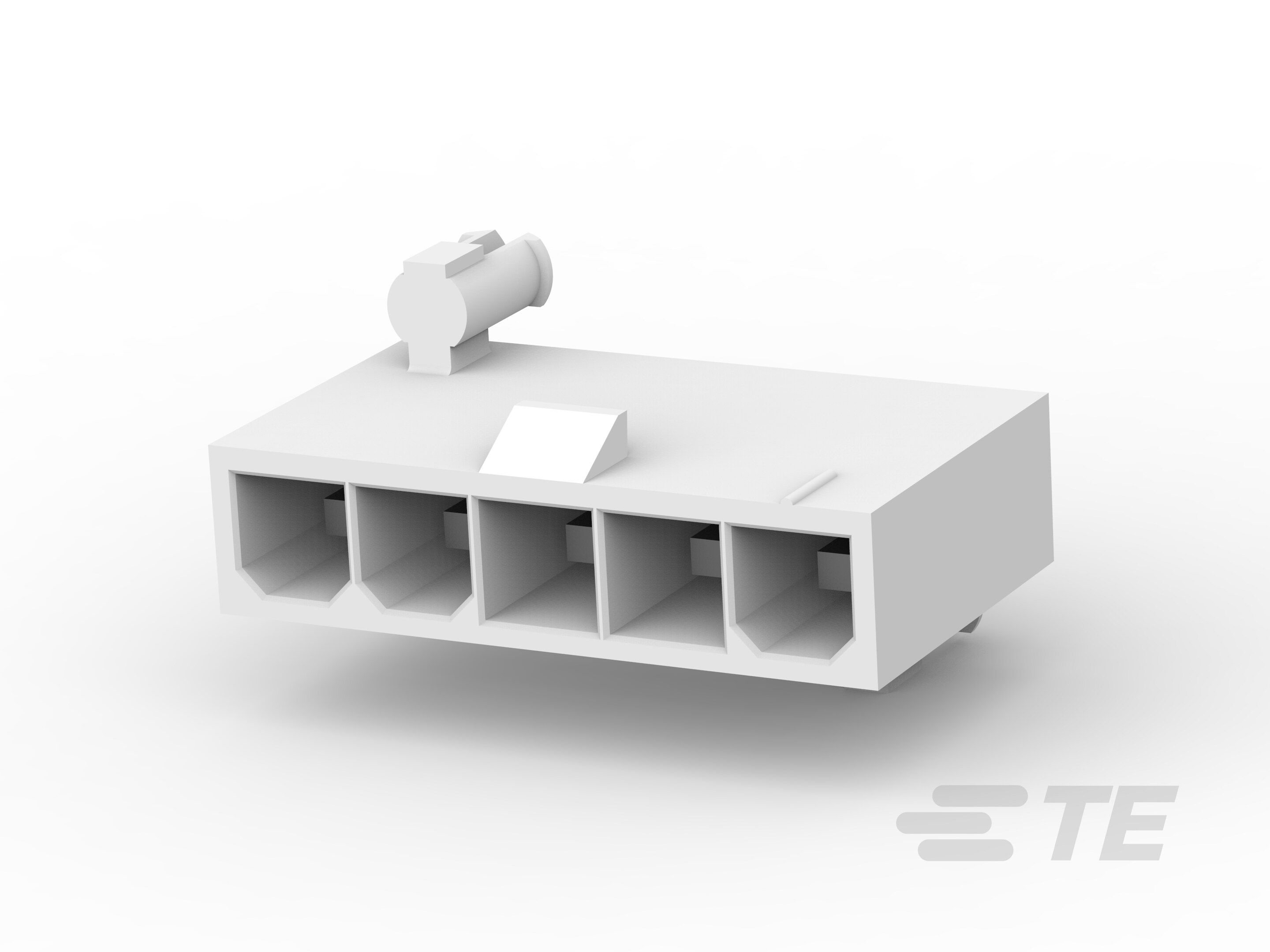

• 角形電力コネクタのタイプ : ヘッダ

• コネクタおよびハウジングのタイプ : プラグ

• 接続タイプ : 電線対基板

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• 極数 : 5

• PCB マウント向き : 垂直

• パワー極数 : 5

• シグナル極数 : 0

• 列数 : 1

• 動作電圧 (VAC): 600

• 端子嵌合面のめっき仕様 : 錫

• 端子レイアウト : インライン

• 端子の定格電流 (最大) (A): 9

• ハウジング内部での端子保持 : なし

• 端子のタイプ : ピン

• PCB 端子結線面のめっき材料 : 錫

• 端子嵌合面のめっき材料の厚さ : 2.03 µm [ 80 µin ]

• 結線ポストとテールの長さ : 3.5 mm [ .138 in ]

• プリント基板に対する結線方法 : スルー ホール - はんだ付け

• 嵌合保持のタイプ : ラッチ, ラッチ

• PCB マウント リテンション タイプ : ボードロック

• PCB マウント リテンション : あり

• PCB マウント アラインメント : あり

• 嵌合調整 : あり

• 嵌合保持 : あり

• 嵌合調整のタイプ : キー付き

• コネクタ取り付けのタイプ : ボード マウント

• ピッチ : 4.2 mm [ .165 in ]

• ハウジングの色 : ナチュラル

• ハウジングの材料 : ナイロン

• 適合する絶縁直径範囲 : 1.2 – 3.1 mm [ .047 – .122 in ]

• 製品長さ : 22.2 mm [ .874 in ]

• 製品幅 : 5.4 mm [ .213 in ]

• 基板厚 (推奨) : .07 mm [ 1.78 in ]

• コネクタの高さ : 12.8 mm [ .504 in ]

• 適合する絶縁直径 (最大) : 2.39 mm [ 2.39 in ]

• 使用温度範囲 : -40 – 105 °C [ -40 – 221 °F ]

• 回路用途 : 電源

• 回路識別の特徴 : あり

• 認可規格製品に適合 : UL E28476

• 認証/規格製品に適合 : CSA, UL

• UL 難燃性グレード : UL 94V-2

• グロー ワイヤ定格 : スタンダード部品 - 非グロー ワイヤ定格

• UL 定格 : 認証

• CSA 定格 : 208567
