認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

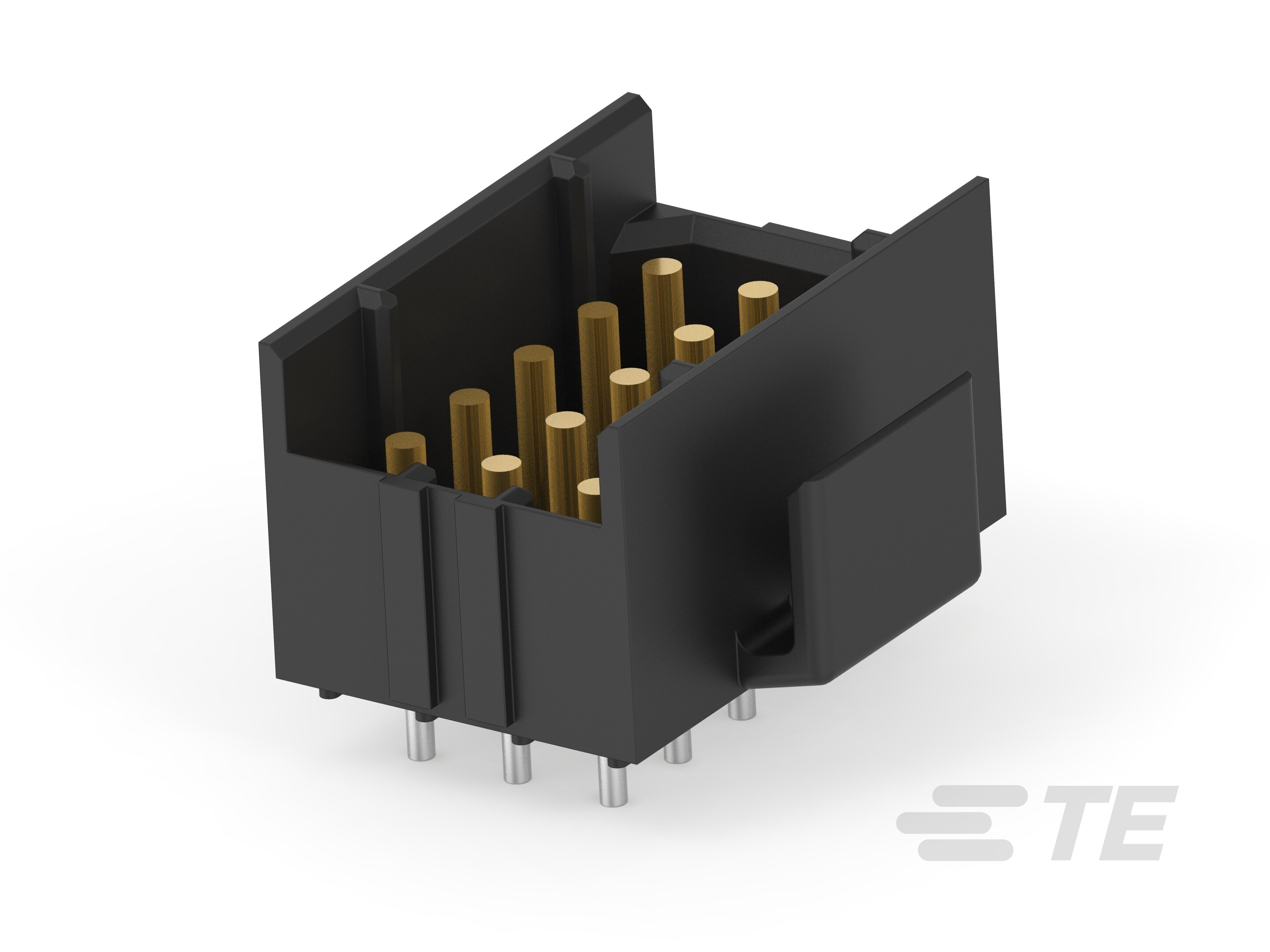

• コネクタ形状 : 角形

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• シグナル極数 : 15

• 装着済みポジション数 : 15

• 列数 : 3

• PCB マウント向き : 垂直

• 極数 : 15

• 列数 : 5

• 動作電圧 (VAC): 250

• 一次製品色 : 黒

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : りん青銅

• 端子レイアウト : マトリックス

• PCB 端子結線面のめっき材料の厚さ : 3.81 µm [ 150 µin ]

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 30 µin ]

• 端子の下地めっきの材料の厚さ : 1.27 µm [ 50 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : 金 (Au)

• 端子のタイプ : ピン

• 端子の定格電流 (最大) (A): 6

• 結線ポストとテールの長さ : 3.81 mm [ .15 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• 嵌合調整のタイプ : 極性

• 嵌合保持 : あり

• 嵌合保持のタイプ : ポジティブ ロック

• PCB マウント リテンション : なし

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : あり

• ハウジングの材料 : PA 66

• ピッチ : 4.2 mm [ .165 in ]

• コネクタ長 : 24.13 mm [ .95 in ]

• コネクタの高さ : 13.46 mm [ .53 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• コネクタ幅 : 15.75 mm [ .62 in ]

• 列間スペーシング : 4.19 mm [ .165 in ]

• 使用温度 (最大) : 105 °C [ 221 °F ]

• 使用温度範囲 : -55 – 105 °C [ -67 – 221 °F ]

• 回路用途 : パワーおよびシグナル

• グロー ワイヤ定格 : スタンダード部品 - 非グロー ワイヤ定格

• 認可規格製品に適合 : UL E28476

• UL 定格 : 認証

• 認証/規格製品に適合 : CSA, UL

• UL 難燃性グレード : UL 94V-0
