1SNL350060R0000

生産可能

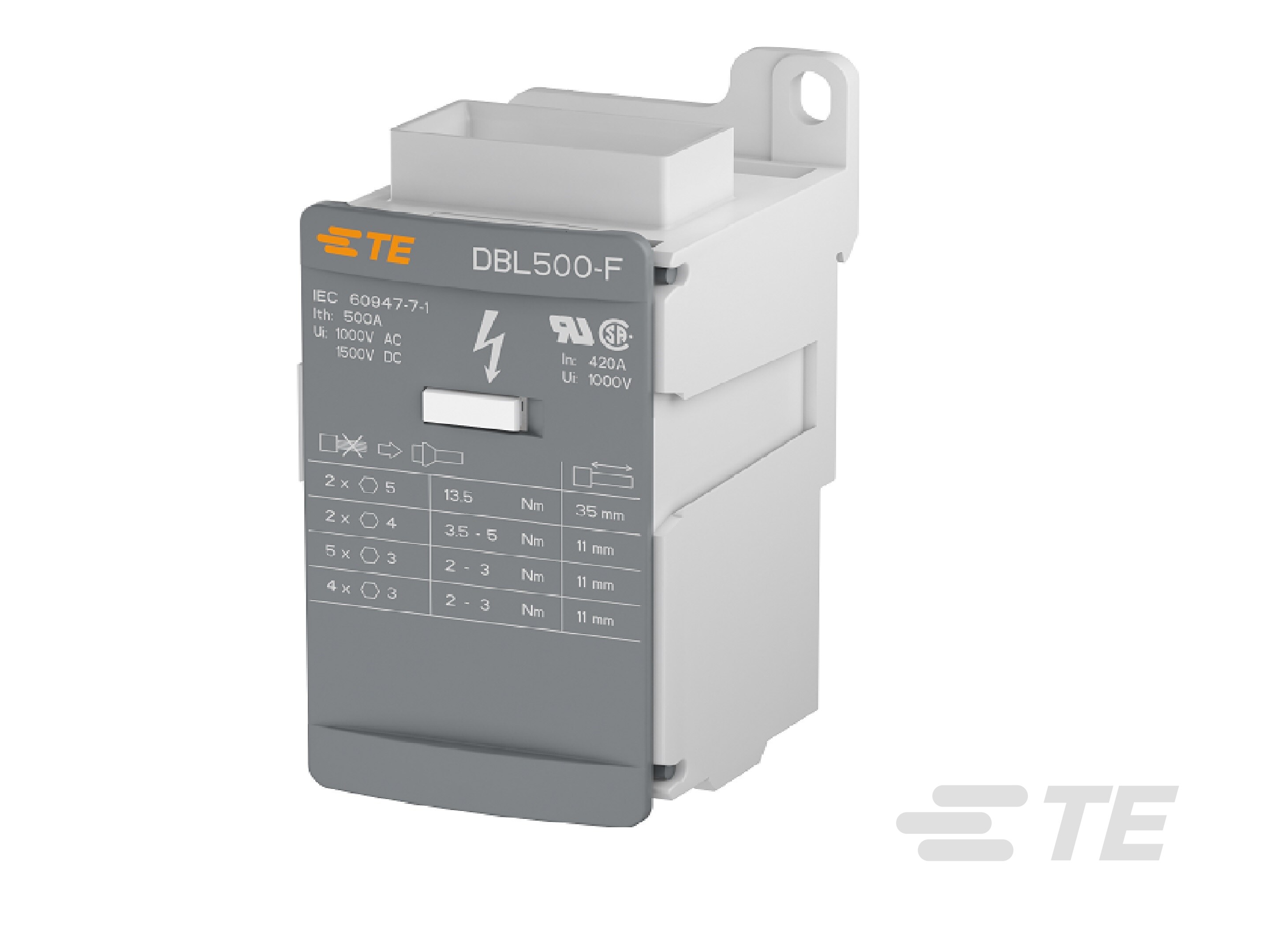

1 Pole, 420 A Current Rating (UL), 12 Position, DIN Rail / Panel Mount, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

1SNL350060R0000

生産可能

1 Pole, 420 A Current Rating (UL), 12 Position, DIN Rail / Panel Mount, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

- ENTRELEC

型番: 1SNL350060R0000
製品説明: DBL500-F
すべて DBL Power Distribution Block: Screw clamp technology, 1 to 3 poles (12)

極数 : 1
定格電流 (IEC) (A): 500
定格電流 (UL) (A): 420
極数 : 12
端子の定格電流 (最大) (A): 500

すべての特徴を見る

詳細表示標準

デジタル版データシート

同等製品
適合製品および工具

書類

CAD ファイル

ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
3D モデル 3D_CVM_CVM_1SNL350060R0000_B.pdf 3D
カスタマービューモデル ENG_CVM_CVM_1SNL350060R0000_B.2d_dxf.zip 英語
ENG_CVM_CVM_1SNL350060R0000_B.3d_igs.zip 英語
ENG_CVM_CVM_1SNL350060R0000_B.3d_stp.zip 英語

データシート/カタログページ

ENTRELEC DBL Power Distribution Blocks Catalogue FRE_CS_1-1773959-2_2002.pdf フランス語
ENG_CS_1-1773959-2_2002.pdf 英語
ENG_CS_entrelec-compact-power-blocks_2405.pdf 英語
DBL Power-Distribution-Blocks ENG_DS_DBL-power-distribution-blocks-DS_2204.pdf 英語
ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英語
ENTRELEC Compact Power Block ENG_DS_entrelec-compact-power-block_2405.pdf 英語
Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf フランス語
Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英語
Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日本語

認証機関承認済み

UL ENG_AAD_COC-TERMINAL-BLOCKS_A.pdf 英語

CSA 証明書 ENG_AAD_COC_70041177_A.pdf 英語

仕様変更通知

仕様変更通知を表示する仕様変更通知にアクセスするにはログインが必要です

仕様と特徴

類似製品を見つけるために、仕様や条件を選択してください

チェックボックスで変更したくない仕様や条件を選ぶと、それに近い製品を検索できます。「類似製品を表示」をクリック後、フィルターでさらに細かく条件を指定できます。

類似製品を表示

一致する製品は現在ご覧のこの製品のみです。検索条件を変更して、もう一度お試しください。

類似製品は見つかりませんでした。別の仕様や条件をお選びください。

エラーが発生しました。もう一度お試しください。

製品の機能・特性

すべて選択

寸法

ツールサイズ - 主回路 : 5 mm [ .2 in ]
出力 3 容量 - 1 つの剛性より線導体 (mm²): 2.5 – 10
主回路容量 - フレキシブルバー (mm): 3 x 9 x 0.8, 10 x 24 x 1
出力 3 容量 - 1 つの絶縁フェルール (mm²): 2.5 – 10
出力 3 容量 - 1 つの剛性より線導体 (AWG): 14 – 8
ワイヤ被覆むき長 - 出力 2 : 11 mm [ .43 in ]
製品高さ : 103 mm [ 4.06 in ]
製品幅 : 46 mm [ 1.81 in ]
穴の直径 - 出力 1 : 8.69 mm [ .34 in ]
穴の直径 - 出力 3 : 5.7 mm [ .22 in ]
ツールサイズ - 出力 3 : 3 mm [ .19 in ]
ツールサイズ - 出力 1 : 4 mm [ .16 in ]
ワイヤ被覆むき長 - 出力 3 : 11 mm [ .43 in ]
入力次元数 - 主回路 : 26 x 10.8 mm [ 1.02 x .43 in ]
ワイヤ被覆むき長 - 出力 1 : 11 mm [ .43 in ]
主回路容量 - ソリッドバー (mm): 2x 20 x 5, 12 x 4
穴の直径 - 出力 2 : 6.59 mm [ .26 in ]
製品スペーシング : 46 mm [ 1.81 in ]
製品深さ : 60 mm [ 2.36 in ]
出力 1 容量 - 1 つの絶縁フェルール (AWG): 14 – 4
ツールサイズ - 出力 2 : 3 mm [ .19 in ]
出力 1 容量 - 1 つの絶縁フェルール (mm²): 2.5 – 25
ワイヤ被覆むき長 - 主回路 : 35 mm [ 1.38 in ]
出力 2 容量 - 1 つの絶縁フェルール (AWG): 14 – 6
出力 2 容量 - 1 つの絶縁フェルール (mm²): 2.5 – 16
出力 1 容量 - 1 つの剛性より線導体 (AWG): 14 – 2
出力 1 容量 - 1 つの剛性より線導体 (mm²): 2.5 – 35
出力 3 容量 - 1 つの絶縁フェルール (AWG): 14 – 8
出力 2 容量 - 1 つの剛性より線導体 (AWG): 14 – 6
出力 2 容量 - 1 つの剛性より線導体 (mm²): 2.5 – 16

類似製品を探すには、条件として残したい項目を選んでください。

一致する製品は現在ご覧のこの製品のみです。検索条件を変更して、もう一度お試しください。

類似製品は見つかりませんでした。別の仕様や条件をお選びください。

類似製品を表示

1SNL350060R0000

1 Pole, 420 A Current Rating (UL), 12 Position, DIN Rail / Panel Mount, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

1SNL350060R0000

1 Pole, 420 A Current Rating (UL), 12 Position, DIN Rail / Panel Mount, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks

極数 : 1

定格電流 (IEC) (A): 500

定格電流 (UL) (A): 420

極数 : 12

端子の定格電流 (最大) (A): 500

書類

CAD ファイル

データ シート/カタログ ページ

認証機関承認済み

仕様変更通知

仕様と特徴

構成の特徴

極数 - 主回路 : 1

極数 - 出力 1 : 2

極数 - 出力 2 : 5

極数 - 出力 3 : 4

ブロック機能 : フィードスル

回路数 : 1

レベル数 : 1

極数 : 1

極数 : 12

電気的特性

定格短絡電流 (kA): 100

短時間定格耐電流 (1 秒時) (A): 28800

定格電圧 (IEC) (VAC): 1000

定格電圧 (IEC) (VDC): 1500

定格電圧 (CSA) (V): 1000

誘電耐電圧 (最大) (V): 2200

電力損失 (W): 16

入力電流 (最大) (A): 500

インパルス定格耐電圧 (IEC) (V): 8000

定格動作電圧 (UL & CSA) (最大) - 主回路 (V): 1000

ピーク定格耐電流 (kA): 44

定格電流 (IEC) (A): 500

定格電流 (UL) (A): 420

ボディの特徴

一次製品色 : グレー

製品重量 : 514.2 g [ 18.138 oz ]

端子の特徴

端子の定格電流 (最大) (A): 500

結線の特徴

ワイヤ & ケーブルへの結線方法 : ねじ

機械的アタッチメント

締め付けトルク - 出力 1 (in-lbs): 31 – 44

締め付けトルク - 出力 1 (Nm): 3.5 – 5

締め付けトルク - 主回路 (in-lbs): 119.5

締め付けトルク - 主回路 (Nm): 13.5

締め付けトルク - 出力 2 (Nm): 2 – 3

締め付けトルク - 出力 3 (in-lbs): 18 – 26.5

締め付けトルク - 出力 2 (in-lbs): 18 – 26.5

締め付けトルク - 出力 3 (Nm): 2 – 3

DIN レールの取り付けタイプ : TH35-15, TH35-7.5

コネクタ取り付けのタイプ : DIN レール, パネル マウント

ハウジングの特徴

ハウジングの材料 : ポリアミド

寸法

ツール サイズ - 主回路 : 5 mm [ .2 in ]

出力 3 容量 - 1 つの剛性より線導体 (mm²): 2.5 – 10

主回路容量 - フレキシブル バー (mm): 3 x 9 x 0.8, 10 x 24 x 1

出力 3 容量 - 1 つの絶縁フェルール (mm²): 2.5 – 10

出力 3 容量 - 1 つの剛性より線導体 (AWG): 14 – 8

ワイヤ被覆むき長 - 出力 2 : 11 mm [ .43 in ]

製品高さ : 103 mm [ 4.06 in ]

製品幅 : 46 mm [ 1.81 in ]

穴の直径 - 出力 1 : 8.69 mm [ .34 in ]

穴の直径 - 出力 3 : 5.7 mm [ .22 in ]

ツール サイズ - 出力 3 : 3 mm [ .19 in ]

ツール サイズ - 出力 1 : 4 mm [ .16 in ]

ワイヤ被覆むき長 - 出力 3 : 11 mm [ .43 in ]

入力次元数 - 主回路 : 26 x 10.8 mm [ 1.02 x .43 in ]

ワイヤ被覆むき長 - 出力 1 : 11 mm [ .43 in ]

主回路容量 - ソリッド バー (mm): 2x 20 x 5, 12 x 4

穴の直径 - 出力 2 : 6.59 mm [ .26 in ]

製品スペーシング : 46 mm [ 1.81 in ]

製品深さ : 60 mm [ 2.36 in ]

出力 1 容量 - 1 つの絶縁フェルール (AWG): 14 – 4

データシート/カタログページ

コネクタ取り付けのタイプ : DIN レール, パネルマウント

ツールサイズ - 主回路 : 5 mm [ .2 in ]

主回路容量 - フレキシブルバー (mm): 3 x 9 x 0.8, 10 x 24 x 1

ツールサイズ - 出力 3 : 3 mm [ .19 in ]

ツールサイズ - 出力 1 : 4 mm [ .16 in ]

主回路容量 - ソリッドバー (mm): 2x 20 x 5, 12 x 4

ツールサイズ - 出力 2 : 3 mm [ .19 in ]

ツール - 出力 1 : アレンキー

ツール - 出力 2 : アレンキー

ツール - 主回路 : アレンキー

ツール - 出力 3 : アレンキー
