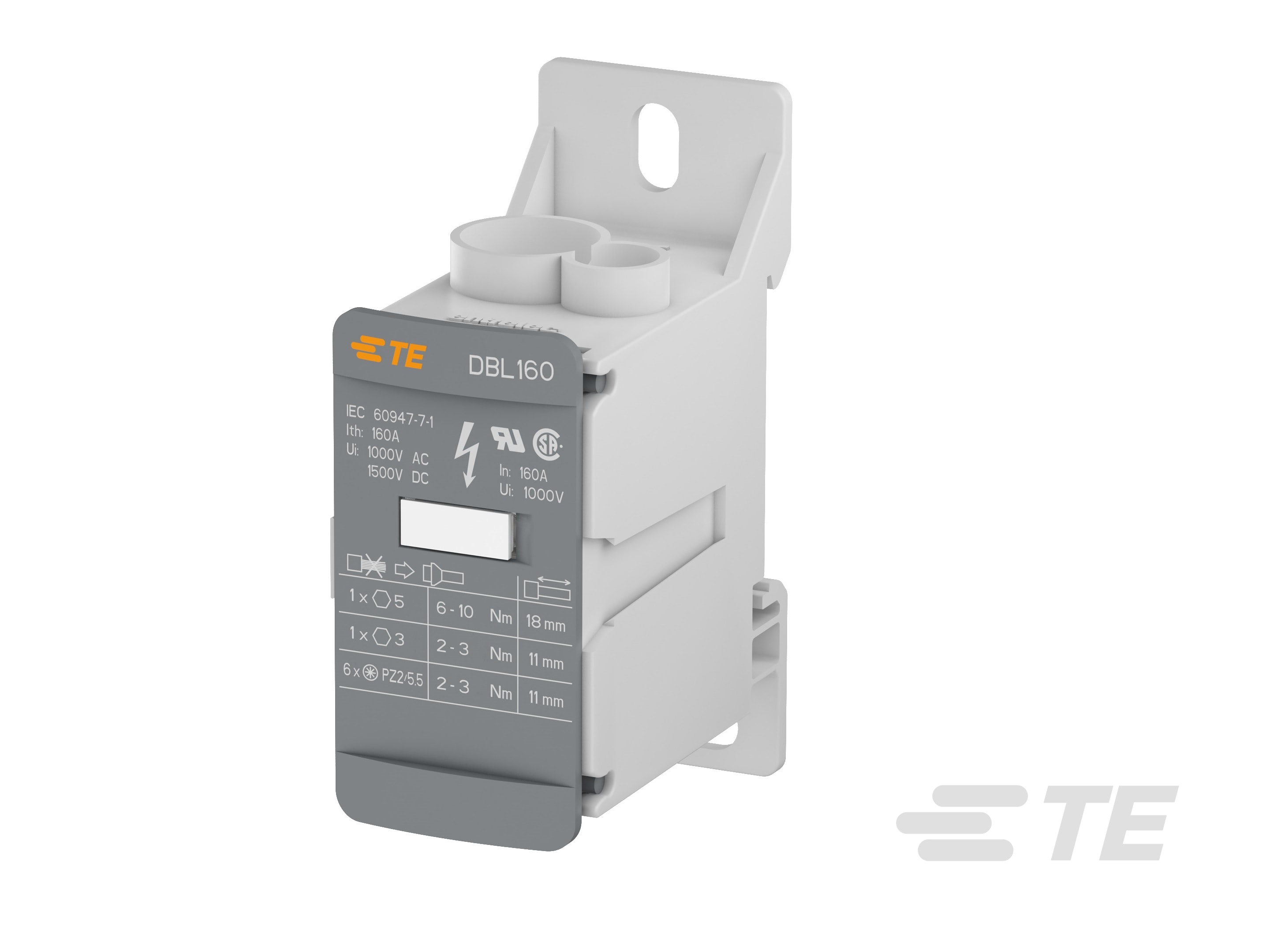

1SNL316010R0000
1 Pole, 160 A Current Rating (UL), 8 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks
1SNL316010R0000
1 Pole, 160 A Current Rating (UL), 8 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], Power Distribution Blocks
書類
CAD ファイル
データ シート/カタログ ページ
- ENTRELEC DBL Power Distribution Blocks Catalogue FRE_CS_1-1773959-2_2002.pdf フランス語
- ENG_CS_1-1773959-2_2002.pdf 英語
- ENG_CS_entrelec-compact-power-blocks_2405.pdf 英語
- DBL160 ENG_DS_1SNL316010R0000_A.pdf 英語
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英語
- ENTRELEC Compact Power Block ENG_DS_entrelec-compact-power-block_2405.pdf 英語
- DBL Power-Distribution-Blocks ENG_DS_DBL-power-distribution-blocks-DS_2204.pdf 英語
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
- Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf フランス語
- Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英語
- Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日本語
認証機関承認済み
- CSA 証明書 ENG_AAD_COC_70041177_A.pdf 英語
- CE 適合宣言書 ENG_AAD_1SND225005U1001_A.pdf 英語
仕様変更通知
- 仕様変更通知を表示する 仕様変更通知にアクセスするにはログインが必要です
仕様と特徴
類似製品を見つけるために、仕様や条件を選択してください
チェックボックスで変更したくない仕様や条件を選ぶと、それに近い製品を検索できます。 「類似製品を表示」をクリック後、フィルターでさらに細かく条件を指定できます。
認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。
一致する製品は現在ご覧のこの製品のみです。検索条件を変更して、もう一度お試しください。
類似製品は見つかりませんでした。別の仕様や条件をお選びください。
エラーが発生しました。もう一度お試しください。
製品の機能・特性
すべて選択
構成の特徴
-
ブロック機能 : フィードスル
-
回路数 : 1
-
極数 - 主回路 : 1
-
極数 - 出力 1 : 1
-
極数 - 出力 2 : 6
-
レベル数 : 1
-
極数 : 1
-
極数 : 8
電気的特性
-
定格短絡電流 (kA): 100
-
短時間定格耐電流 (1 秒時) (A): 6000
-
定格電圧 (IEC) (VAC): 1000
-
定格電圧 (IEC) (VDC): 1500
-
定格電圧 (CSA) (V): 1000
-
誘電耐電圧 (最大) (V): 2200
-
入力電流 (最大) (A): 160
-
インパルス定格耐電圧 (IEC) (V): 8000
-
定格動作電圧 (UL & CSA) (最大) - 主回路 (V): 1000
-
ピーク定格耐電流 (kA): 30
-
電力損失 (W): 5.12
-
定格電流 (IEC) (A): 160
-
定格電流 (UL) (A): 160
ボディの特徴
-
一次製品色 : グレー
-
製品重量 : 120 g [ 4.233 oz ]
端子の特徴
-
端子の定格電流 (最大) (A): 160
結線の特徴
-
ワイヤ & ケーブルへの結線方法 : ねじ
機械的アタッチメント
-
締め付けトルク - 出力 1 (in-lbs): 18 – 26.5
-
締め付けトルク - 出力 1 (Nm): 2 – 3
-
締め付けトルク - 主回路 (in-lbs): 53 – 88
-
締め付けトルク - 主回路 (Nm): 6 – 10
-
締め付けトルク - 出力 2 (Nm): 2 – 3
-
締め付けトルク - 出力 2 (in-lbs): 18 – 26.5
-
DIN レールの取り付けタイプ : TH35-15 | TH35-7.5
-
コネクタ取り付けのタイプ : DIN レール
ハウジングの特徴
-
ハウジングの材料 : ポリアミド
寸法
-
ワイヤ サイズ (AWG): 1/0
-
ワイヤ サイズ (mm²): 50
-
ツール サイズ - 主回路 : 5 mm [ .197 in ]
-
ワイヤ被覆むき長 - 出力 2 : 11 mm [ .43 in ]
-
製品高さ : 75 mm [ 2.645 in ]
-
製品幅 : 28.2 mm [ .995 in ]
-
主回路容量 - ねじクランプあたり 1 つの絶縁フェルール (mm²): 16 – 50
-
ワイヤ被覆むき長 - 出力 1 : 11 mm [ .43 in ]
-
主回路容量 - ねじクランプあたり 1 つの絶縁フェルール (AWG): 6 – 0
-
主回路容量 - ねじクランプあたり 1 つの剛性より線導体 (AWG): 6 – 00
-
主回路容量 - ねじクランプあたり 1 つの剛性より線導体 (mm²): 16 – 70
-
穴の直径 - 主回路 : 11.8 mm [ .465 in ]
-
穴の直径 - 出力 1 : 6.8 mm [ .267 in ]
-
穴の直径 - 出力 2 : 6.5 mm [ .256 in ]
-
製品スペーシング : 28.2 mm [ 1.11 in ]
-
製品深さ : 50.7 mm [ 1.788 in ]
-
出力 1 容量 - 1 つの絶縁フェルール (AWG): 14 – 6
-
ツール サイズ - 出力 2 : 5.5 mm [ .217 in ]
-
出力 1 容量 - 1 つの絶縁フェルール (mm²): 2.5 – 16
-
ワイヤ被覆むき長 - 主回路 : 18 mm [ .709 in ]
-
出力 2 容量 - 1 つの絶縁フェルール (AWG): 14 – 6
-
ツール サイズ - 出力 1 : 3 mm [ .118 in ]
-
出力 2 容量 - 1 つの絶縁フェルール (mm²): 2.5 – 16
-
出力 1 容量 - 1 つの剛性より線導体 (AWG): 10 – 6
-
出力 1 容量 - 1 つの剛性より線導体 (mm²): 6 – 16
-
出力 2 容量 - 1 つの剛性より線導体 (AWG): 14 – 6
-
出力 2 容量 - 1 つの剛性より線導体 (mm²): 2.5 – 16
使用条件
-
設置温度範囲 : -5 – 40 °C [ 23 – 104 °F ]
-
使用温度範囲 : -55 – 110 °C [ -67 – 230 °F ]
業界スタンダード
-
UL 難燃性グレード : UL 94V-0
-
ツール - 出力 1 : アレン キー
-
ツール - 出力 2 : ポジティブ ドライブ マイナス ドライバ
-
ツール - 主回路 : アレン キー
-
IP 定格 : IP10
