認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

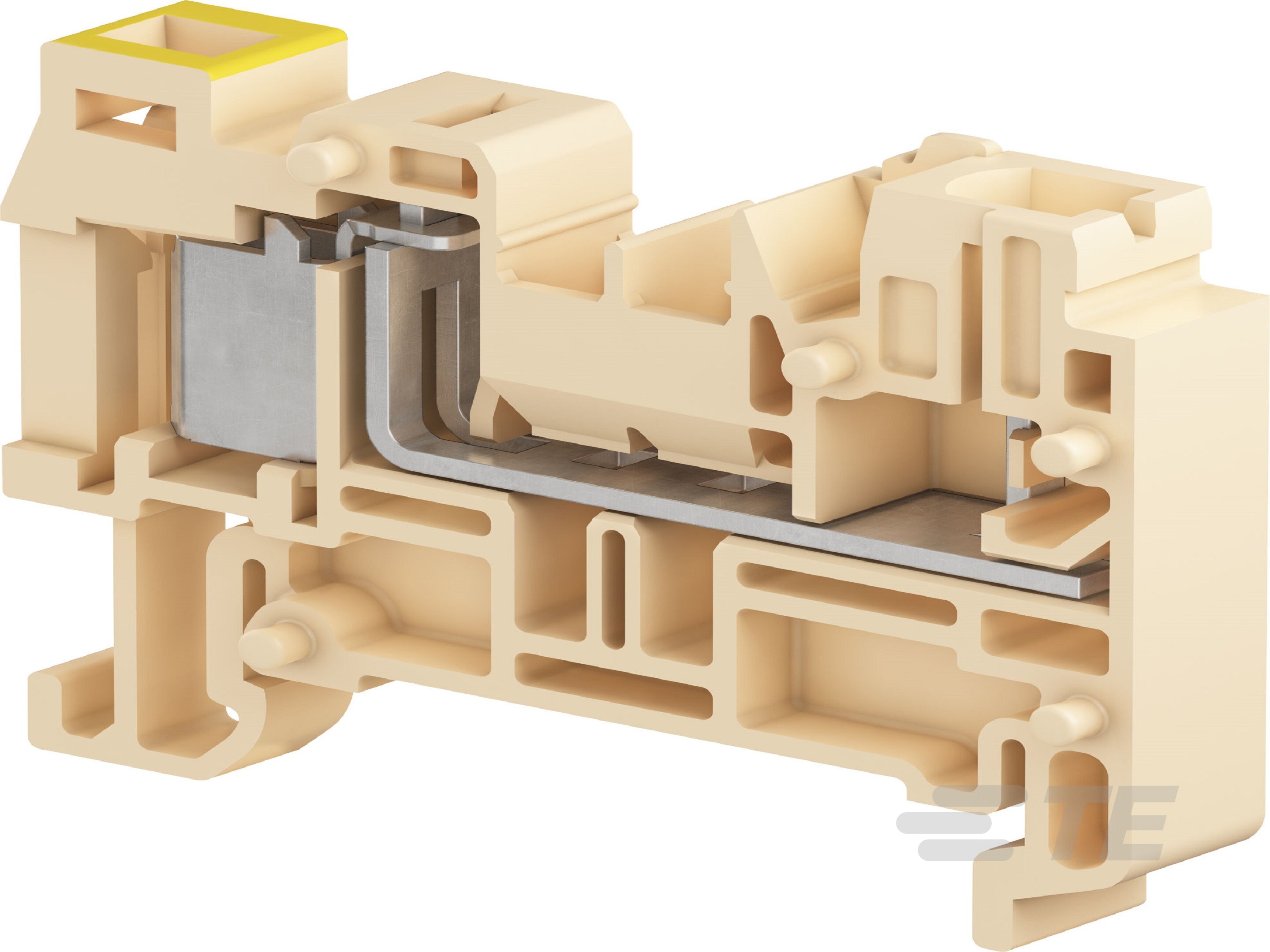

• モジュラー端子台製品の種類 : プラガブル 端子台

• 回路数 : 1

• レベル数 : 1

• ブロック機能 : フィードスル

• 極数 : 1

• 短時間定格耐電流 (1 秒時) (A): 480

• 定格電圧 (NF F 61-017) (V): 500

• 定格電流 (NF F 61-017) (A): 16

• 定格電圧 (IEC) (V): 500

• 定格電流 (IEC) (A): 24

• 動作電圧 (VAC): 500

• 製品重量 : 8.4 g [ .296 oz ]

• 一次製品色 : ベージュ

• 端子の定格電流 (最大) (A): 24

• ワイヤ & ケーブルへの結線方法 : 絶縁変位 (IDC)

• 端子台 断路の種類 : プラグ

• DIN レールの取り付けタイプ : TH35-15, TH35-7.5

• コネクタ取り付けのタイプ : DIN レール

• ハウジングの材料 : ポリアミド

• 主回路容量 - IDC クランプあたり 1 つのフレキシブル導体 (NF-F 63-808) (mm²): 4.32

• 製品高さ : 48.5 mm [ 1.909 in ]

• 製品長さ : 29 mm [ 1.141 in ]

• 製品深さ : 29 mm [ 1.141 in ]

• 製品幅 : 7.6 mm [ .299 in ]

• 製品スペーシング : 7.62 mm [ .3 in ]

• ワイヤ サイズ (AWG): 12

• ワイヤ サイズ (mm²): 4

• 使用温度範囲 : -55 – 110 °C [ -67 – 230 °F ]
