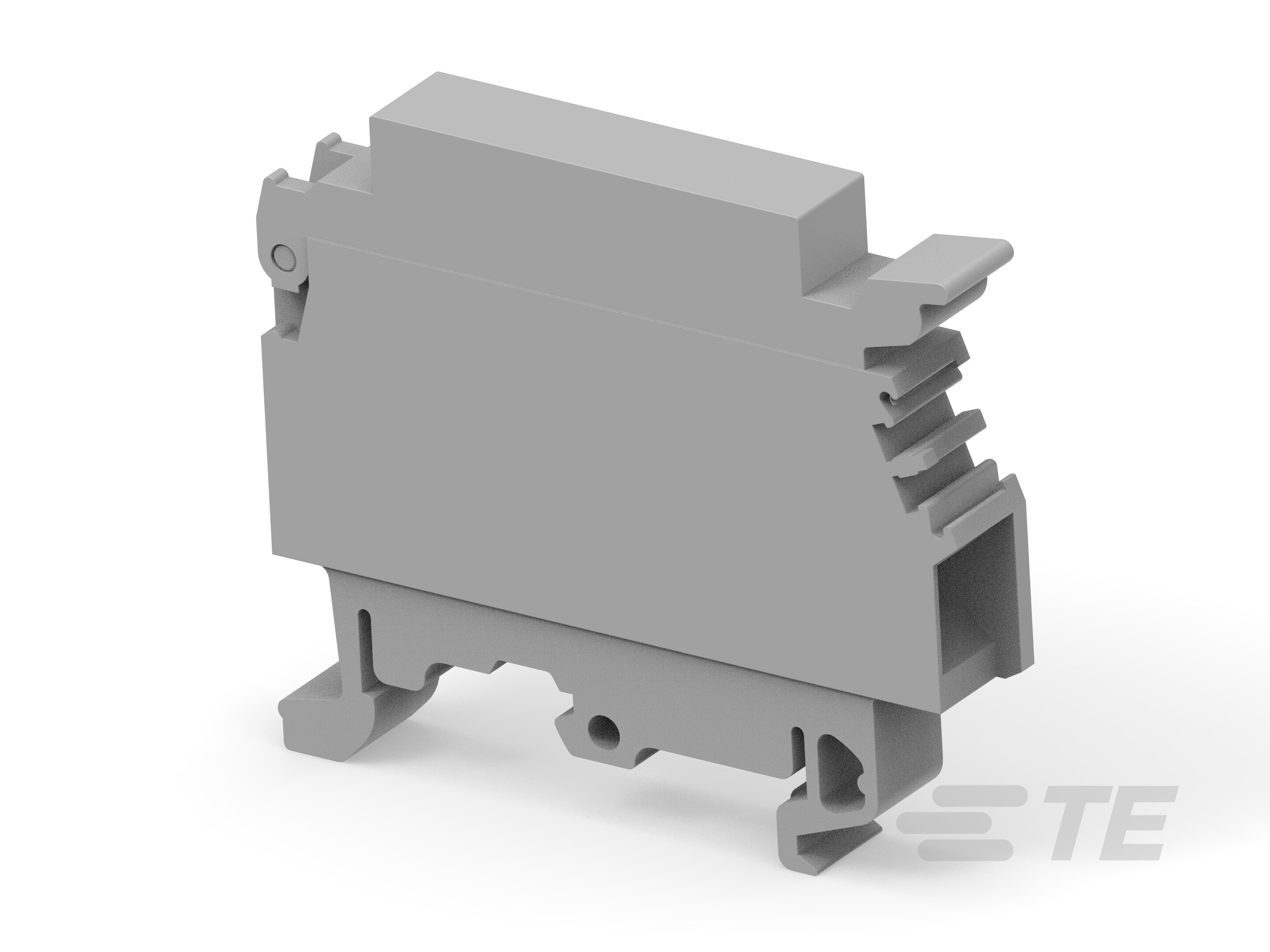

Name: M4/8.SN1
Brand: ENTRELEC

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

製品のタイプの特徴

モジュラー端子台製品の種類 : ねじ式クランプ端子台

構成の特徴

ゲージのタイプ : A4
ブロック機能 : 切断
極数 : 2

電気的特性

短時間定格耐電流 (1 秒時) (A): 90
インパルス定格耐電圧 (IEC) (V): 8000
定格動作電圧 (UL & CSA) (最大) - 主回路 (V): 600
誘電耐電圧 (最大) (V): 2500
動作電圧 (VAC): 630

ボディの特徴

製品重量 : 13 g [ .458 oz ]
一次製品色 : グレー

端子の特徴

端子の定格電流 (最大) (A): 6.3

結線の特徴

ワイヤ & ケーブルへの結線方法 : ねじ込み端子

機械的アタッチメント

締め付けトルク (in-lbs): 4.425
締め付けトルク (Nm): .5
端子台断路の種類 : レバー
DIN レールの取り付けタイプ : G32, TH35-15, TH35-7.5
コネクタ取り付けのタイプ : DIN レール

ハウジングの特徴

ハウジングの材料 : ポリアミド

寸法

主回路容量 - ねじクランプあたり 1 つの剛性より線導体 (mm²): .5 – 6
ワイヤ被覆むき長 : 9.5 mm [ .374 in ]
製品高さ : 56.5 mm [ 2.224 in ]
製品長さ : 41 mm [ 1.614 in ]
製品深さ : 41 mm [ 1.614 in ]
製品幅 : 8 mm [ .315 in ]
主回路容量 - ねじクランプあたり 1 つのフレキシブル導体 (mm²): .5 – 4
製品スペーシング : 8 mm [ .315 in ]
ワイヤサイズ (AWG): 12
ワイヤサイズ (mm²): 4

使用条件

使用温度範囲 : -55 – 110 °C [ -67 – 230 °F ]

動作/用途

回路用途 : Signal

業界スタンダード

UL 難燃性グレード : UL 94V-0
IP 定格 : IP20

1SNA115660R0400

Screw Clamp Terminal Block, Disconnect, Gray, 8 mm [.315 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 630 VAC, 12 AWG, ENTRELEC SNA

1SNA115660R0400

Screw Clamp Terminal Block, Disconnect, Gray, 8 mm [.315 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 630 VAC, 12 AWG, ENTRELEC SNA

モジュラー端子台製品の種類 : ねじ式クランプ 端子台

ブロック機能 : 切断

一次製品色 : グレー

製品スペーシング : 8 mm [ .315 in ]

極数 : 2

書類

CAD ファイル

データ シート/カタログ ページ

仕様変更通知

仕様と特徴

製品のタイプの特徴

モジュラー端子台製品の種類 : ねじ式クランプ 端子台

構成の特徴

ゲージのタイプ : A4

ブロック機能 : 切断

極数 : 2

電気的特性

短時間定格耐電流 (1 秒時) (A): 90

インパルス定格耐電圧 (IEC) (V): 8000

定格動作電圧 (UL & CSA) (最大) - 主回路 (V): 600

誘電耐電圧 (最大) (V): 2500

動作電圧 (VAC): 630

ボディの特徴

製品重量 : 13 g [ .458 oz ]

一次製品色 : グレー

端子の特徴

端子の定格電流 (最大) (A): 6.3

結線の特徴

ワイヤ & ケーブルへの結線方法 : ねじ込み端子

機械的アタッチメント

締め付けトルク (in-lbs): 4.425

締め付けトルク (Nm): .5

端子台 断路の種類 : レバー

DIN レールの取り付けタイプ : G32, TH35-15, TH35-7.5

コネクタ取り付けのタイプ : DIN レール

ハウジングの特徴

ハウジングの材料 : ポリアミド

寸法

主回路容量 - ねじクランプあたり 1 つの剛性より線導体 (mm²): .5 – 6

ワイヤ被覆むき長 : 9.5 mm [ .374 in ]

製品高さ : 56.5 mm [ 2.224 in ]

製品長さ : 41 mm [ 1.614 in ]

製品深さ : 41 mm [ 1.614 in ]

製品幅 : 8 mm [ .315 in ]

主回路容量 - ねじクランプあたり 1 つのフレキシブル導体 (mm²): .5 – 4

製品スペーシング : 8 mm [ .315 in ]

ワイヤ サイズ (AWG): 12

ワイヤ サイズ (mm²): 4

使用条件

使用温度範囲 : -55 – 110 °C [ -67 – 230 °F ]

動作/用途

回路用途 : Signal

業界スタンダード

UL 難燃性グレード : UL 94V-0

IP 定格 : IP20
