認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

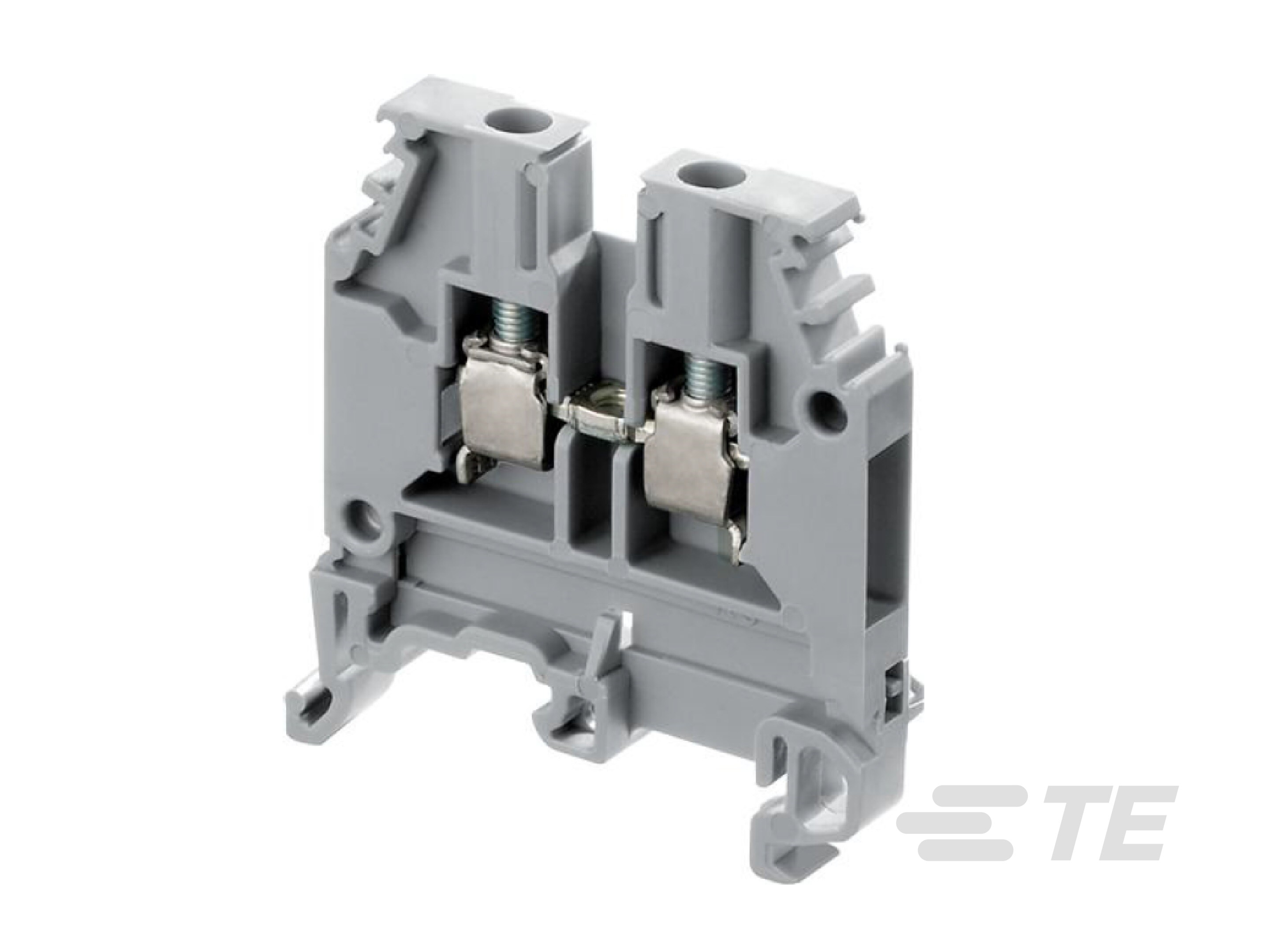

• モジュラー端子台製品の種類 : ねじ式クランプ 端子台

• 回路数 : 1

• 極数 : 2

• ゲージのタイプ : A3

• レベル数 : 1

• ブロック機能 : フィードスル

• 極数 : 2

• 短時間定格耐電流 (1 秒時) (A): 300

• 定格電圧 (CSA) (V): 600

• 定格電圧 (IEC) (V): 1000

• 誘電耐電圧 (最大) (V): 2000

• 定格電流 (CSA) (A): 25

• 定格電流 (UL) (A): 30

• 定格電流 (IEC) (A): 24

• インパルス定格耐電圧 (IEC) (V): 8000

• 定格動作電圧 (UL & CSA) (最大) - 主回路 (V): 600

• 動作電圧 (VAC): 1000

• 製品重量 : 6.6 g [ .233 oz ]

• 一次製品色 : オレンジ

• ワイヤ & ケーブルへの結線方法 : ねじ込み端子

• 締め付けトルク (in-lbs): 3.5

• 締め付けトルク (Nm): .4

• DIN レールの取り付けタイプ : G32, TH35-15, TH35-7.5

• コネクタ取り付けのタイプ : DIN レール

• ハウジングの材料 : ポリアミド 6.6

• 製品高さ (mm): 44.5

• 製品長さ (mm): 40.5

• 製品幅 : 5 mm [ .196 in ]

• 主回路容量 - スプリング クランプあたり 1 つのフレキシブル導線 (mm²): .22 – 2.5

• 主回路容量 - ねじクランプあたり 1 つの剛性より線導体 (mm²): .2 – 4

• ワイヤ被覆むき長 : 10 mm [ .393 in ]

• ツール サイズ : 3.5 mm [ .138 in ]

• 製品深さ (mm): 40.5

• 製品スペーシング : 5 mm [ .196 in ]

• ワイヤ サイズ (AWG): 12

• ワイヤ サイズ (mm²): 2.5

• 設置温度範囲 : -5 – 40 °C [ 23 – 104 °F ]

• 使用温度範囲 : -55 – 110 °C [ -67 – 230 °F ]

• 回路用途 : Signal
