認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

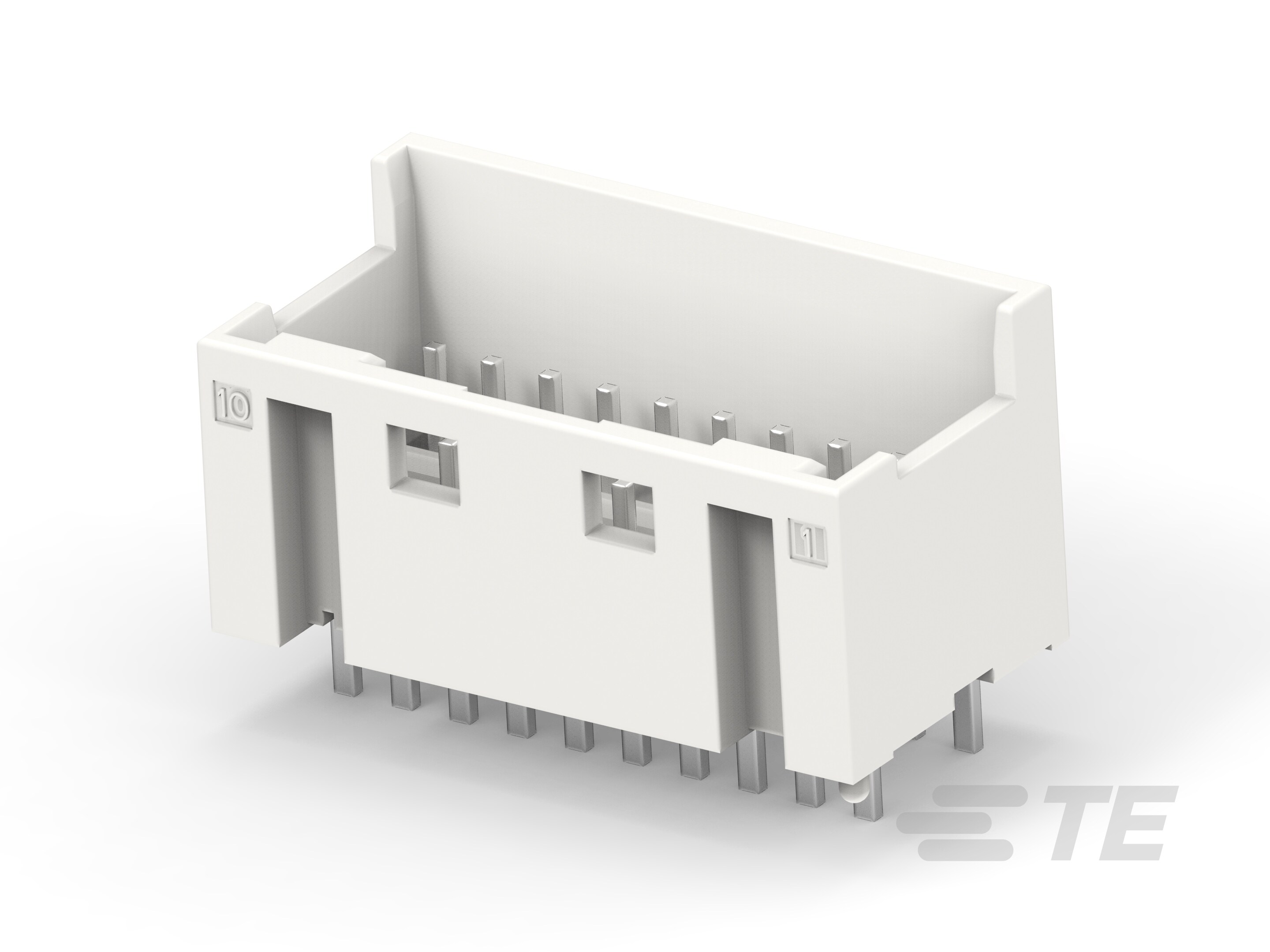

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 完全にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• PCB マウント向き : 垂直

• 極数 : 20

• 列数 : 2

• 動作電圧 (VDC): 50

• 動作電圧 (VAC): 50

• 一次製品色 : 自然色

• 端子嵌合面のめっき材質の仕上げ : マット

• PCB 端子結線面のめっき材料 : 錫

• 嵌合タブ厚 : .5 mm [ .02 in ]

• 端子のベース材質 : 黄銅

• 端子レイアウト : インライン

• PCB 端子結線面のめっき材料の厚さ : 2 µm [ 78.74 µin ]

• 嵌合タブ幅 : .7 mm [ .028 in ]

• 端子嵌合面のめっき材料の厚さ : 1 µm [ 39.37 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子の下地めっきの材料の厚さ : 1.27 µm [ 50 µin ]

• 端子の下地めっきの材料 : ニッケル

• 端子嵌合面のめっき仕様 : スズ (Sn)

• 端子のタイプ : タブ

• 端子の定格電流 (最大) (A): 2.5

• 結線ポストとテールの長さ : 3 mm [ .118 in ]

• 角形結線ポストとテールの厚さ : .46 mm [ .018 in ]

• 角形結線ポストとテールの幅 : .5 mm [ .02 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• PCB マウント アラインメント タイプ : ボス

• PCB マウント リテンション タイプ : キンク付き

• 嵌合調整のタイプ : 極性

• 嵌合保持 : あり

• 嵌合保持のタイプ : ラッチ

• パネル マウント機能 : なし

• PCB マウント リテンション : あり

• PCB マウント アラインメント : あり

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : あり

• ハウジングの材料 : ナイロン

• ピッチ : 2 mm [ .079 in ]

• コネクタ長 (in): .88

• コネクタの高さ : 11.3 mm [ .444 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• 列間スペーシング : 5.2 mm [ .205 in ]

• 使用温度範囲 : -30 – 105 °C [ -22 – 221 °F ]

• 回路用途 : Signal

• グロー ワイヤ定格 : スタンダード部品 - 非グロー ワイヤ定格

• 認証/規格製品に適合 : UL

• UL 難燃性グレード : UL 94V-0
