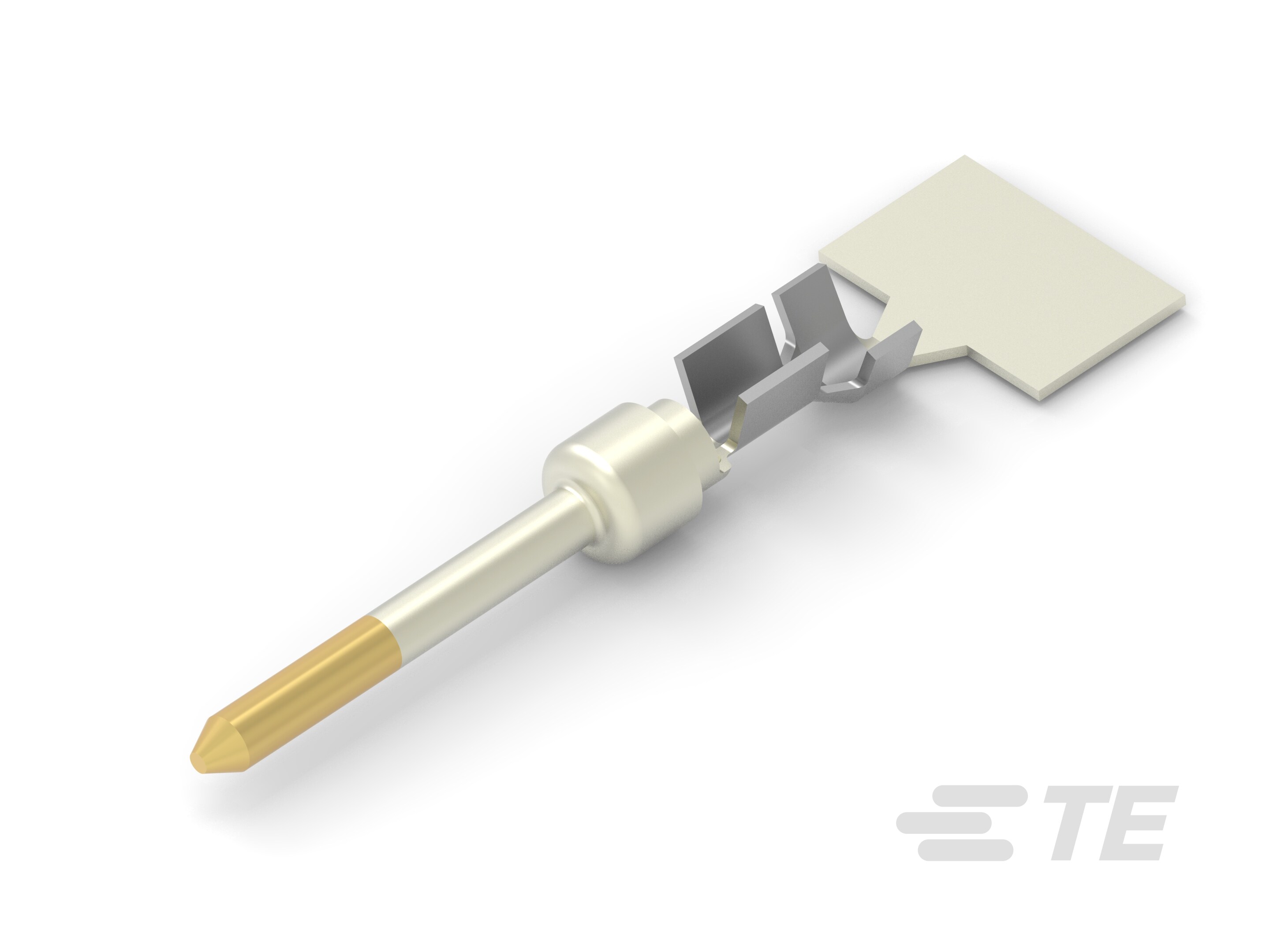

Pin Contact, 26 – 22 AWG, .15 – .4 mm² Wire, Snap-In Contact Retention, Gold Flash, Size 20, Crimp, Brass, Circular Plastic Connectors Series 2
1658544-3
Pin Contact, 26 – 22 AWG, .15 – .4 mm² Wire, Snap-In Contact Retention, Gold Flash, Size 20, Crimp, Brass, Circular Plastic Connectors Series 2
-
- AMPLIMITE
- Circular Plastic Connectors Series 2
- 型番: 1658544-3
- 製品説明: CONT,PIN,PLATED,20DF,STRIP,#22
- すべて D-Sub コネクタ端子: ピン、真鍮、信号、サイズ 20 (45)
-
端子のタイプ : ピン
-
端子嵌合面のめっき仕様 : 金フラッシュめっき
-
ハウジング内部での接点保持のタイプ : はめ込み
-
端子サイズ : サイズ 20
-
ワイヤ サイズ (AWG): 26 – 22
書類
製品図面
- PIN CONTACT, 20 DF, 22-26 AWG, AMPLIMITE ENG_CD_1658544_D1.pdf 英語
CAD ファイル
-
ECADモデルファイルをダウンロードする
このファイルをお使いのECAD Toolに変換するには、無料の Library Loader をダウンロードしてください。ECAD Modelについて読む
- 3D モデル 3D_CVM_CVM_1658544-3_E.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_1658544-3_E.2d_dxf.zip 英語
- ENG_CVM_CVM_1658544-3_E.3d_igs.zip 英語
- ENG_CVM_CVM_1658544-3_E.3d_stp.zip 英語
データ シート/カタログ ページ
- AMP Circular Connectors for Commercial Signal & Power Applications ENG_CS_82021_CPC_sections1-5_0807.pdf 英語
- ENG_CS_65910_Signal_Contacts_0707.pdf 英語
- ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英語
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英語
製品規格
- 取付適用規格 ENG_SS_114-10000_V.pdf 英語
- ENG_SS_114-40030_D.pdf 英語
- 製品規格 ENG_SS_108-40005_G.pdf 英語
- 認定試験報告書 ENG_SS_501-99_C.pdf 英語
作業指示書
- 作業指示書 (米国) ENG_SS_408-7514_E.pdf 英語
- ENG_SS_408-9357_E.pdf 英語
