認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

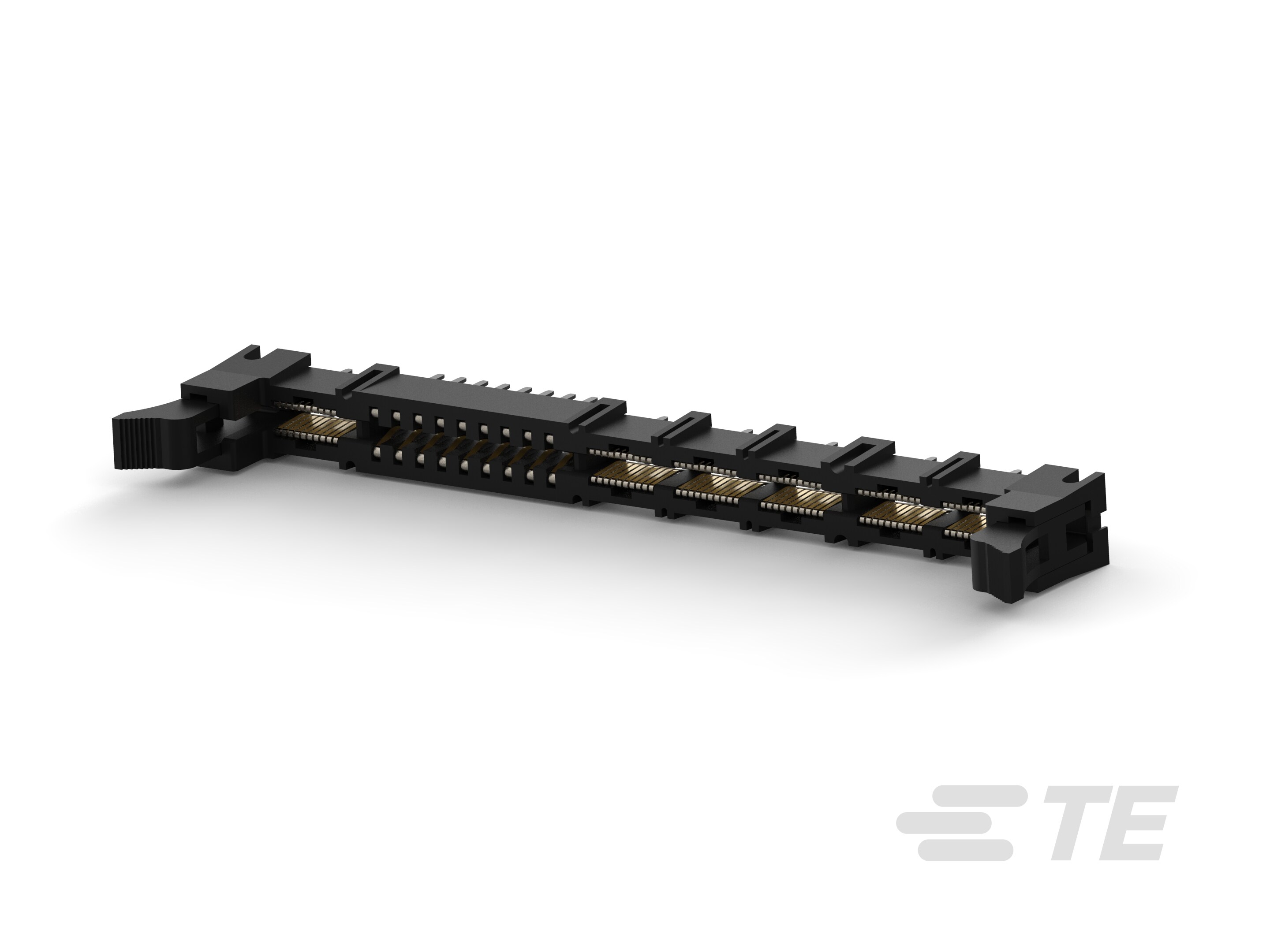

• コネクタおよびハウジングのタイプ : リセプタクル

• コネクタ嵌合相手 : プラグと嵌合

• コネクタおよびコンタクトの嵌合先 : プリント基板

• 接続タイプ : 基板対基板

• PCB マウント向き : 垂直

• 極数 : 30

• パワー極数 : 12

• シグナル極数 : 18

• デュアル ポジション数 : 6

• ハウジングの材料 : 熱可塑性樹脂

• ピッチ : 2.5 mm [ .098 in ]

• 端子のタイプ : ソケット

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 銅合金

• 端子レイアウト : ちどり配置

• PCB 端子結線面のめっき材料の厚さ : 3.05 µm [ 120 µin ]

• 端子嵌合面のめっき材料の厚さ : .76 µm [ 29.92 µin ]

• PCB 端子結線面のめっき材料の仕上げ : マット

• 端子の定格電流 (最大) (A): 25

• 端子嵌合面のめっき仕様 : 金

• コネクタの高さ : 20 mm [ .787 in ]

• 基板厚 (推奨) : 1.57 – 3.18 mm [ .062 – .125 in ]

• 許容されるカード幅 : 93.34 mm [ 3.67 in ]

• 許容されるカード厚 : 1.57 mm [ .062 in ]

• 列間スペーシング (mm): 3.33

• カード スロットの奥行 : 6 mm [ .236 in ]

• 電源端子の中心線 : 9.7 mm [ .381 in ]

• 結線ポストとテールの長さ : 4.5 mm [ .177 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• 実装方法 : Tray, ボックスおよびトレイ

• パッケージ数量 : 32

• PCB マウント アラインメント : あり

• 嵌合調整 : あり

• 嵌合調整のタイプ : Blindmate, キー付き

• 嵌合保持 : あり

• PCB マウント リテンション : なし

• 嵌合保持のタイプ : ラッチ

• コネクタ取り付けのタイプ : ボード マウント

• 一次製品色 : 黒

• 認可規格製品に適合 : CSA 1935071, UL 1977

• UL 難燃性グレード : UL 94V-0

• 認証/規格製品に適合 : UL, CSA

• 動作電圧 (VAC): 250

• 動作電圧 (V): 250

• 使用温度範囲 : -55 – 105 °C [ -67 – 221 °F ]

• 回路用途 : パワーおよびシグナル
