Name: 110 FASTON,FLAG,REC.,22-18 AWG,BR
Brand: FASTON

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

注意: すべての設計作業で製品図面を使用してください。

製品のタイプの特徴

挿入力 : 通常

構成の特徴

接続容量 : 単一
ワイヤ/ケーブルのタイプとの互換性 : ディスクリートワイヤ

端子の特徴

結線の特徴

製品の結線先 : ワイヤ＆ケーブル

機械的アタッチメント

ワイヤ絶縁サポート : あり

寸法

端子の材料の厚さ : .3 mm [ .012 in ]
適合する絶縁直径範囲 : 1.7 – 2.59 mm [ .067 – .102 in ]
製品長さ : 10.6 mm [ .417 in ]
ワイヤサイズ (AWG): 22 – 18
ワイヤサイズ (mm²): .32 – .82

使用条件

絶縁オプション : 非絶縁
使用温度範囲 : -40 – 110 °C [ -40 – 230 °F ]

実装の特徴

パッケージ数量 : 7500
実装方法 : 被覆除去/リール

その他

ライン : プレミア

141939-1

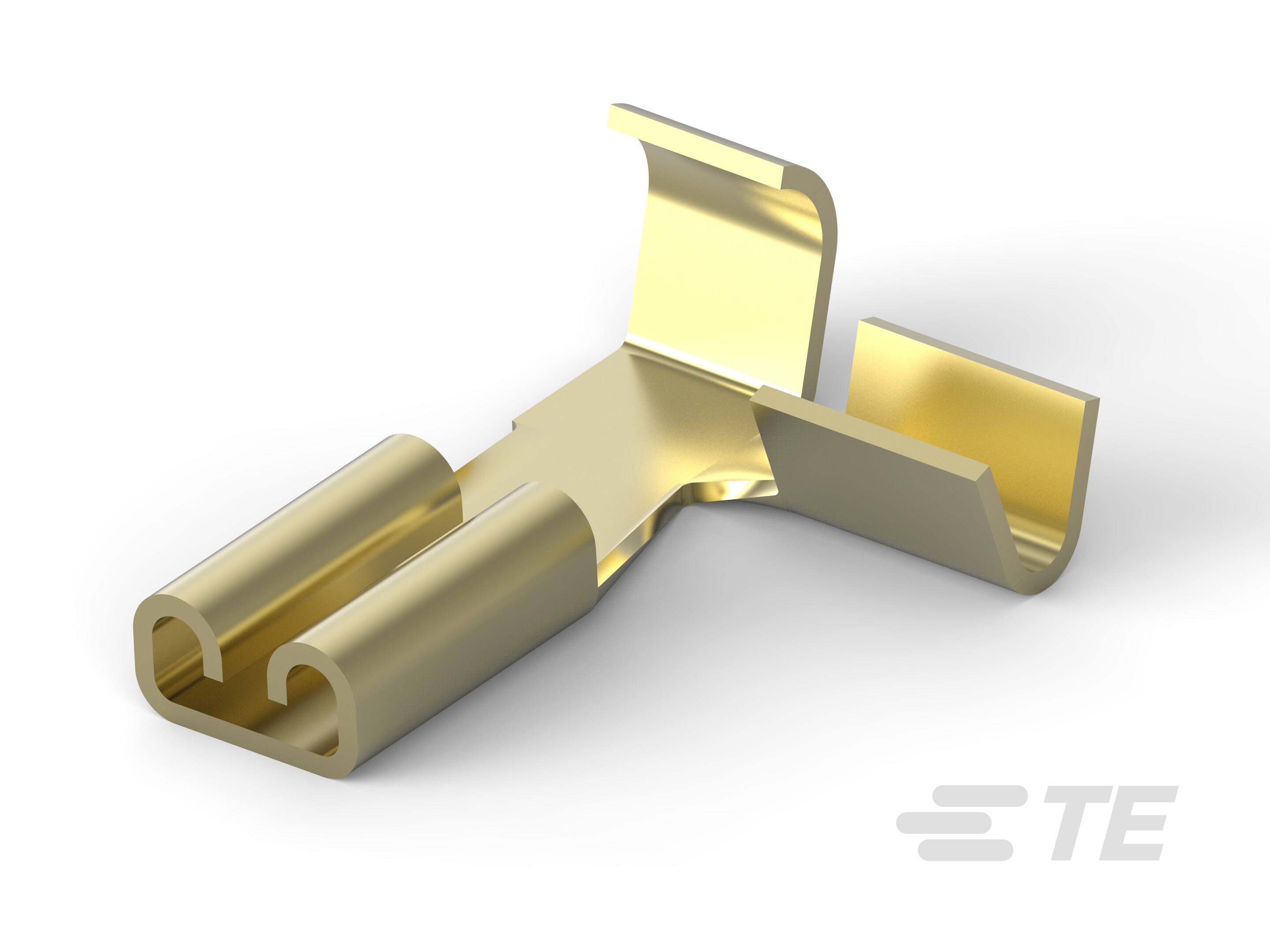

Quick Disconnect Receptacle, Uninsulated, 22 – 18 AWG, .32 – .82 mm² Wire, 2.8 mm [.11 in] Tab Width, Tab-Lok, Flag, Brass, FASTON 110

141939-1

Quick Disconnect Receptacle, Uninsulated, 22 – 18 AWG, .32 – .82 mm² Wire, 2.8 mm [.11 in] Tab Width, Tab-Lok, Flag, Brass, FASTON 110

端子の種類 : リセプタクル

ワイヤ サイズ (AWG): 22 – 18

ワイヤ サイズ (mm²): .32 – .82

嵌合タブ幅 : 2.8 mm [ .11 in ]

嵌合タブ厚 : .81 mm [ .032 in ]

書類

製品図面

CAD ファイル

仕様変更通知

仕様と特徴

製品のタイプの特徴

挿入力 : 通常

構成の特徴

接続容量 : 単一

ワイヤ/ケーブルのタイプとの互換性 : ディスクリート ワイヤ

端子の特徴

端子の種類 : リセプタクル

嵌合タブ幅 : 2.8 mm [ .11 in ]

嵌合タブ厚 : .81 mm [ .032 in ]

端子の向き : フラグ

端子のベース材質 : 黄銅

端子のめっき材質 : 無めっき

圧着タイプ : Tab-Lok

バレルのタイプ : Open

結線の特徴

製品の結線先 : ワイヤ＆ケーブル

機械的アタッチメント

ワイヤ絶縁サポート : あり

寸法

端子の材料の厚さ : .3 mm [ .012 in ]

適合する絶縁直径範囲 : 1.7 – 2.59 mm [ .067 – .102 in ]

製品長さ : 10.6 mm [ .417 in ]

ワイヤ サイズ (AWG): 22 – 18

ワイヤ サイズ (mm²): .32 – .82

使用条件

絶縁オプション : 非絶縁

使用温度範囲 : -40 – 110 °C [ -40 – 230 °F ]

実装の特徴

パッケージ数量 : 7500

実装方法 : 被覆除去/リール

その他

ライン : プレミア

製品コンプライアンス

ワイヤサイズ (AWG): 22 – 18

ワイヤサイズ (mm²): .32 – .82

ワイヤ/ケーブルのタイプとの互換性 : ディスクリートワイヤ

ワイヤサイズ (AWG): 22 – 18

ワイヤサイズ (mm²): .32 – .82
