認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。

注意: すべての設計作業で製品図面を使用してください。

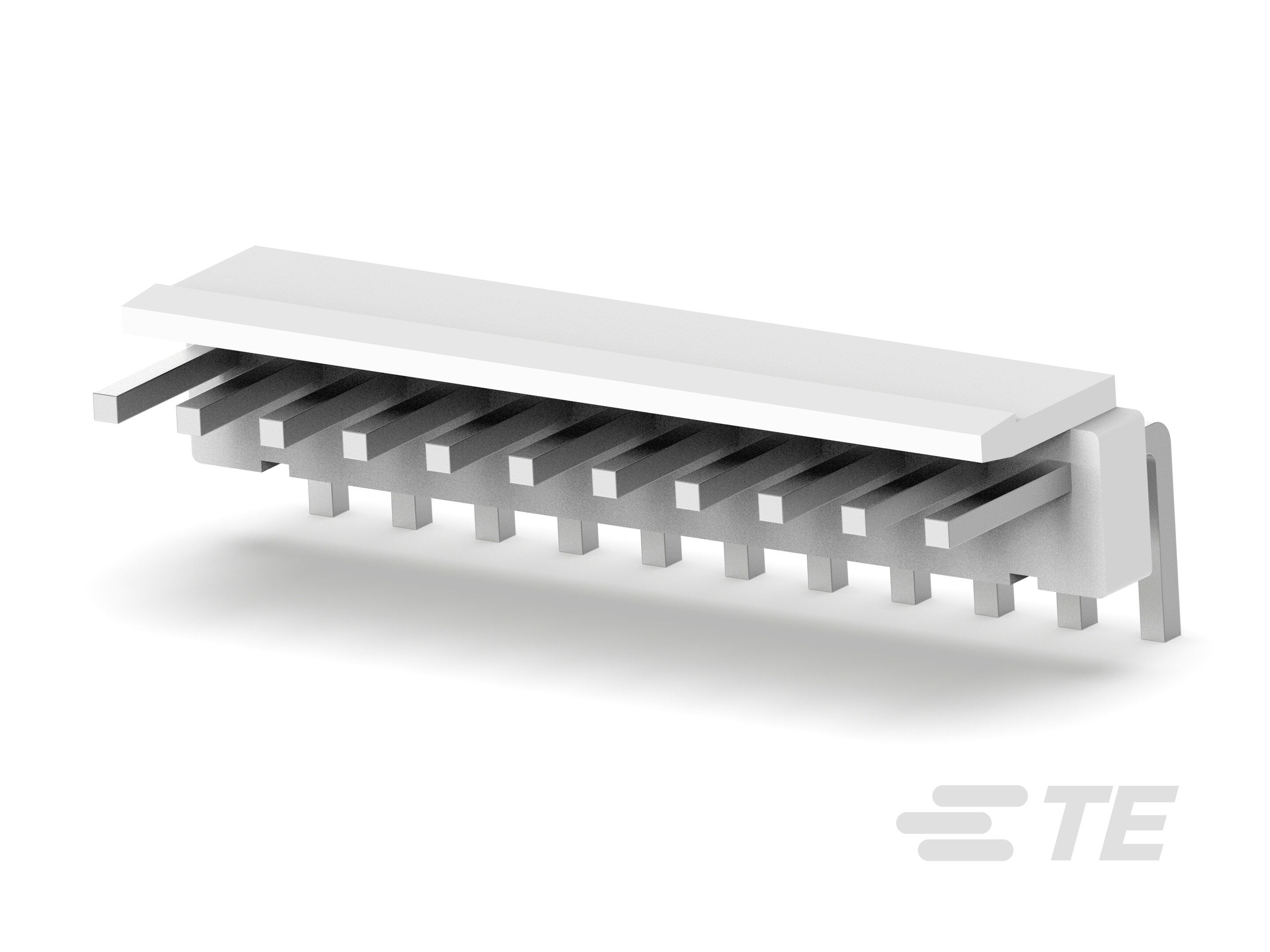

• コネクタ形状 : 角形

• PCB コネクタ アセンブリのタイプ : PCB マウント ヘッダ

• 接続タイプ : 電線対基板

• ヘッダーのタイプ : 部分的にシュラウド付き

• 防水性 : いいえ

• コネクタおよびコンタクトの嵌合先 : プリント基板

• コネクタ製品タイプ : コネクタ アセンブリ

• パワー極数 : 11

• 装着済みポジション数 : 11

• PCB マウント向き : ライトアングル

• 極数 : 11

• 列数 : 1

• 動作電圧 (VDC): 250

• 動作電圧 (VAC): 250

• コネクタ プロファイル : 低

• 一次製品色 : 白

• PCB 端子結線面のめっき材料 : 錫

• 端子のベース材質 : 黄銅

• 端子嵌合面の長さ : 8.6 mm [ .339 in ]

• 端子レイアウト : インライン

• 端子の形状およびフォーム : 角型

• PCB 端子結線面のめっき材料の厚さ : 2 µm [ 80 µin ]

• 端子嵌合面のめっき材料の厚さ : 2 µm [ 80 µin ]

• 端子サイズ : 1.14mm

• 端子嵌合面のめっき仕様 : スズ (Sn)

• 端子のタイプ : タブ

• 端子の定格電流 (最大) (A): 8

• 角型結線ポストとテールの寸法 : 1.14 mm [ .045 in ]

• 結線ポストとテールの長さ : 3.6 mm [ .141 in ]

• PCB に対する結線方法 : スルー ホール - はんだ付け

• 嵌合保持 : あり

• 嵌合保持のタイプ : ロック タブ

• PCB マウント リテンション : なし

• PCB マウント アラインメント : なし

• コネクタ取り付けのタイプ : ボード マウント

• 嵌合調整 : なし

• ハウジングの材料 : ナイロン 66

• ピッチ : 3.96 mm [ .156 in ]

• コネクタ長 : 43.56 mm [ 1.71 in ]

• コネクタの高さ : 8.21 mm [ .323 in ]

• 基板厚 (推奨) : 1.6 mm [ .063 in ]

• コネクタ幅 : 9.4 mm [ .37 in ]

• 使用温度 (最大) : 105 °C [ 221 °F ]

• 使用温度範囲 : -30 – 105 °C [ -22 – 221 °F ]

• 回路用途 : 電源

• グロー ワイヤ定格 : スタンダード部品 - 非グロー ワイヤ定格

• UL 難燃性グレード : UL 94V-0
