信頼性は基本
さらに環境に優しい電力の供給において、企業は重要な役割を担っています。 原子力エネルギーは、排出ガスがなく、高い信頼性のある、「常時供給が続く」電力源であり、今日における世界の電力供給の 10% を占めています。当社の原子力ケーブル付属品は、発電所の建設やメンテナンスに必要となる 20 万点の接続のうち、その多くの接続の保護にかかわる特別なニーズを満たしています。
当社の原子力ケーブル付属品は、想定される原子力事故環境における性能を立証するため、冷却材喪失事故試験（LOCA）および高エネルギー配管破断（HELB）を受けています。当社の製品は、10 CFR 50 Appendix B などのいくつかの国内規格および国際規格に準拠した品質保証プログラムの下で設計および製造されています。
当社の Raychem 熱収縮部品およびキットは、原子力発電所の信頼性の高い電気接続を防水および絶縁します。この製品は、厚肉の難燃性放射線架橋ポリオレフィンから製造され、原子力級接着剤で予備コーティングされています。そして、原子力発電所の原子炉格納建造物内部で観測される放射線レベルと温度に耐えられるように設計されています。
カーボンフリーの未来に向けた取り組みを支援：原子力産業における当社の実績
380+
当社の Raychem 原子力ケーブル付属品を搭載した世界中の原子炉の数¹
25+
当社の Raychem 原子力ケーブル付属品を使用している原子力発電所を保有する国の数²
40+
原子力市場における実績年数³
コネクティビティのワンストップ パートナー
当社の使命は、原子力産業の重要なパートナーとして、米国および世界の規制法による厳しい要件に準拠した重要な部品の提供を通じて、お客様の電気接続ニーズに対応し、維持し、解決することです。
当社の信用は、原子力市場での 40 年以上にわたる経験が礎となっています。実際、当社の Raychem の革新的な熱収縮技術は、1950 年代の電子放射架橋の先駆けとなり、1970 年代から原子力産業にケーブル付属品を供給し続けています。現在、安全性に関連するほとんどの クラス 1E スプライスは、当社の Raychem 熱収縮部品を使用して製造されています。
当社の原子力ライン カードをダウンロードして、原子力発電所用途向けに提供しているソリューションの概要をご覧ください。
クラス 1E（K1）原子力認定を受けた LOCA/HELB 型式試験済みケーブル付属品
-

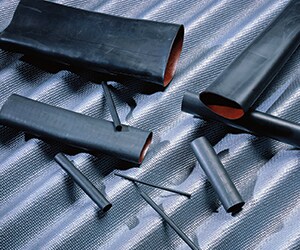

原子力ケーブル スリーブ WCSF
難燃性の肉厚チューブ製で、原子力用途に設計。 Raychem WCSF ケーブル スリーブは、電気的絶縁、機械的保護、および環境的に電気接続をシールするように設計されています。
-

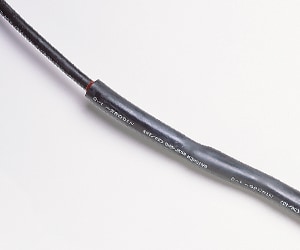

原子力発電所スプライス キット NPK
環境防水型で、機械的に保護された電気スプライス絶縁システムを提供します。当社のキットは、さまざまな電気スプライスの要件を満たすように設計されています。
-

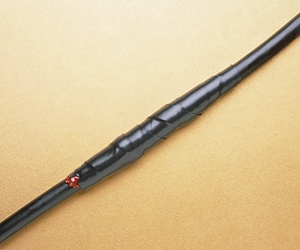

原子力用ジャケット修理および絶縁テープ NJRT / NWRT
ラップアラウンド製品は、ケーブル端部にアクセスできない場合に適しています。WCSF チューブと同じ材料で製造される当社の Raychem 原子力用テープは、事故の状況にさらされたクラス 1E 回路のケーブル ジャケットの損傷を修理する目的で設計されています。
-

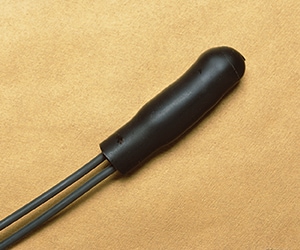

原子力発電所スタブ接続キット NPKV
取り付けスペースが最小限の小型ボックスや電線管本体（コンデュレット）内で、さまざまな電気接続部への V タイプ スタブ接続を絶縁および防水します。
-

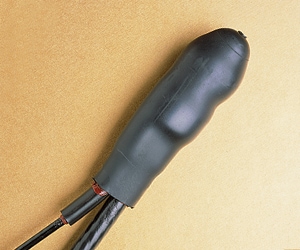

原子力モータ接続キット NMCK
低電圧モータ接続用に設計された当社の Raychem NMCK キットは、V スタブ、インライン、「Y」および「H」構成で利用できます。
-

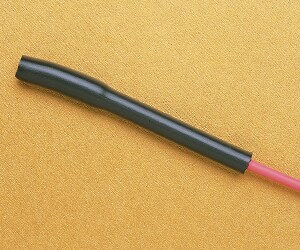

原子力エンド シーリング キット NESK
ケーブル端部と予備導体を環境防水型にできるように設計されています。
-

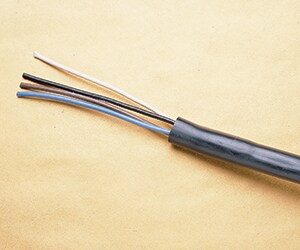

原子力ケーブル分岐キット NCBK
ケーブル ジャケットを環境防水型にしてケーブルへの湿気の侵入を防止するように設計されています。
-

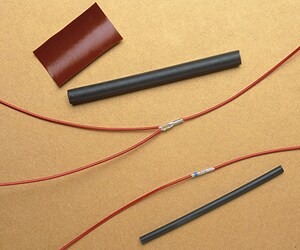

原子力端子台交換キット NTBR
端子台では十分に防水できない細いワイヤを絶縁し、環境防水型にします。
クラス 1E 中電圧チューブおよびキット
-
原子力高電圧用端末処理材 NHVT
5 ～ 15 kV の中電圧ケーブルを結線し、防水するためのシステムを提供します。当社の Raychem NHVT 結線は、事故の状況にさらされたクラス 1E 回路での使用について試験で確認されています（MSLB/HELB）。
-
原子力三分岐キット MOD-3-NHVT
相導体に再被覆チューブを追加し、3/C ケーブルのジャケットにシーリング分岐ブーツを追加することによって、3/C を三分岐するように設計されています。3 本の 1/C ケーブルを取り付けたら、標準の NHVT キットで結線します。
-
原子力モータ接続キット NMCK8
5/8 kV までのクラス 1E モータの接続部を絶縁し、防水化します。Raychem NMCK8キットは、インライン、V スタブ、および「Y」構成でご利用いただけます。NMCK8 の据え付け前にフィーダ ケーブルを結線する場合は、当社の NHVT キットをご利用いただけます。
-

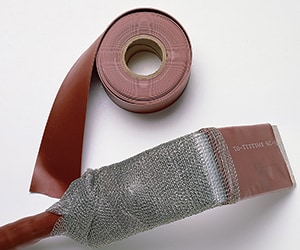

原子力熱収縮絶縁テープ HVBT-RN
チューブを使用できない、非事故クラス 1E（5 ～ 15 kV）改造用途において、ストレート バーおよび湾曲バス バーの絶縁に使われる、シール材コーティングされた汎用の熱収縮テープです。
-
原子力ブスバー絶縁チューブ BBIT-N
クリアランスの削減が求められるストレート バーまたは湾曲バーで使用するための厚肉バス絶縁チューブです。当社の Raychem BBIT-N チューブは 15 kV 用途向けの定格を持ち、HELB 条件下でクラス 1E 絶縁接続の試験を受けています。
-
原子力高電圧用スプライス キット NHVS
定格 5/8 kV の中電圧ケーブルを接合し、環境防水型にするように設計されています。NHVS キットは、さまざまなシールド構成で使用できます。このスプライスには当社の応力制御部品とシールド導通がスプライス全体にわたって組み込まれています。
クラス 1E ケーブル固定具、金具、および付属品
-
ファイバグラス スリーブ
外側 WCSF チューブを鋭利なエッジから保護し、接続領域にシール材が付着しないよう、Raychem スプライス キットで使用されます。
当社のファイバグラス スリーブは、事故の状況にさらされたクラス 1E サービスに対する試験を受けています。
-
アース クランプ付属品キット GCA
当社の GCA クランプは、アース トラップ上でケーブルに巻き付けるだけで取り付けられている定荷重スプリングを使用しています。クランプは、はんだでブロックされた錫メッキ銅編組とともにキットの形態で供給されます。
-
金具（ナット、ボルト、ワッシャ）
ほとんどすべてのケーブルまたは導線を結線するか、接合するか、またはその両方を行う必要があります。多くの場合、これらの電気接続は、小ねじ、ボルト、ワッシャ、ナットなどの締め金具で固定します。
クラス 1E 成形部品（非事故環境）
-
エンド キャップ
当社の Raychem クラス 1E エンド キャップは、非事故環境でのケーブルに適しています。
事故環境では、当社のエンド キャップをキットの一部として使用する必要があります。
-
分岐ブーツ
当社のクラス 1E 分岐ブーツは、非事故環境でのケーブルに適しています。
事故環境では、当社の分岐ブーツをキットの一部として使用する必要があります。
-
成形形状
当社のクラス 1E 熱収縮成形部品および形状は、非事故環境でのケーブルに適しています。
事故環境では、当社のエンド キャップをキットの一部として使用する必要があります。
設計
ベース 部品（チューブおよび成形部品）の供給に加えて、TE では、原子力発電所内で特有の接続を防水および絶縁するための幅広いキットを設計・製造しています。これらのキットには、型式試験済みの設計と一貫性を保つようにあらかじめ設計されており、設置に必要な部品がすべて含まれているという利点もあります。
あらかじめ設計済みのキットの利点:
- 設計の詳細と計算がレビューされ、文書化されています。
- 適切なキットの選択を確認するための複数のチェックポイントがドキュメントに記載されています。
- トレーサビリティーが提供され、維持されます。
- 詳細な取り付け手順が提供されるため、手順を追って作業を進めることができます。
認定試験
当社の原子力製品は、厳しい環境でも機能するように設計されており、原子力発電所の設計基本条件より厳しい条件で試験されています。
製品の原子力機器認定（EQ）には、IEC/IEEE 60780-323、IEEE 383 などの国際規格を含め、業界で広く採用されている規格への準拠が求められます。TE 製品の多くに使用されている材料は、プラントの耐用年数（通常、90℃ で 40 ～ 60 年）にわたり本来の機能を果たすことが試験され、証明されています。寿命の確認には、プラスチックの加速経時変化のアレニウス法など、多くの公認方法を使用しています。これらの材料は、部品として、単純なスプライス用のチューブとして、または複雑な用途向けに設計された「キット」と呼ばれるさまざまな組み合わせで個別に使用されます。
安全性に関連する過酷な環境向けのクラス 1E 製品は、意図する使用構成や最悪の条件において、当社独自の試験機関または独立認定試験機関で型式試験を受けています。これらの試験結果は、当社の適合性/コンプライアンス証明書で EQ に使用される Energy Division Reports（EDR）に提示しています。
IEEE 原子力規格認証プログラムの認定メーカとして、機器認定試験、報告された試験結果、および規制への準拠が、多方面にわたる独立技術監査チームによって検証され、IEEE 適合性評価プログラムによって承認されたていることをエンドユーザに対して保証します。このため、購入した製品が品質と安全性の必要な基準をすべて満たしているという信用と保証が得られます。
トレーニング
当社は、原子力認定を受けた Raychem 製品のトレーニングを据付業者、検査官、技術担当者に提供しています。これらのセッションでは、材料科学の基本要素、熱収縮ポリオレフィン技術、具体的な製品機能、および実地での取り付けについて説明します。
認定
当社の原子力認定を受けた製品はすべて、適合証明書が付いています。
出典：
1,2,3 実施済みプロジェクトおよび顧客からの入力に基づく TE 社内推定値
