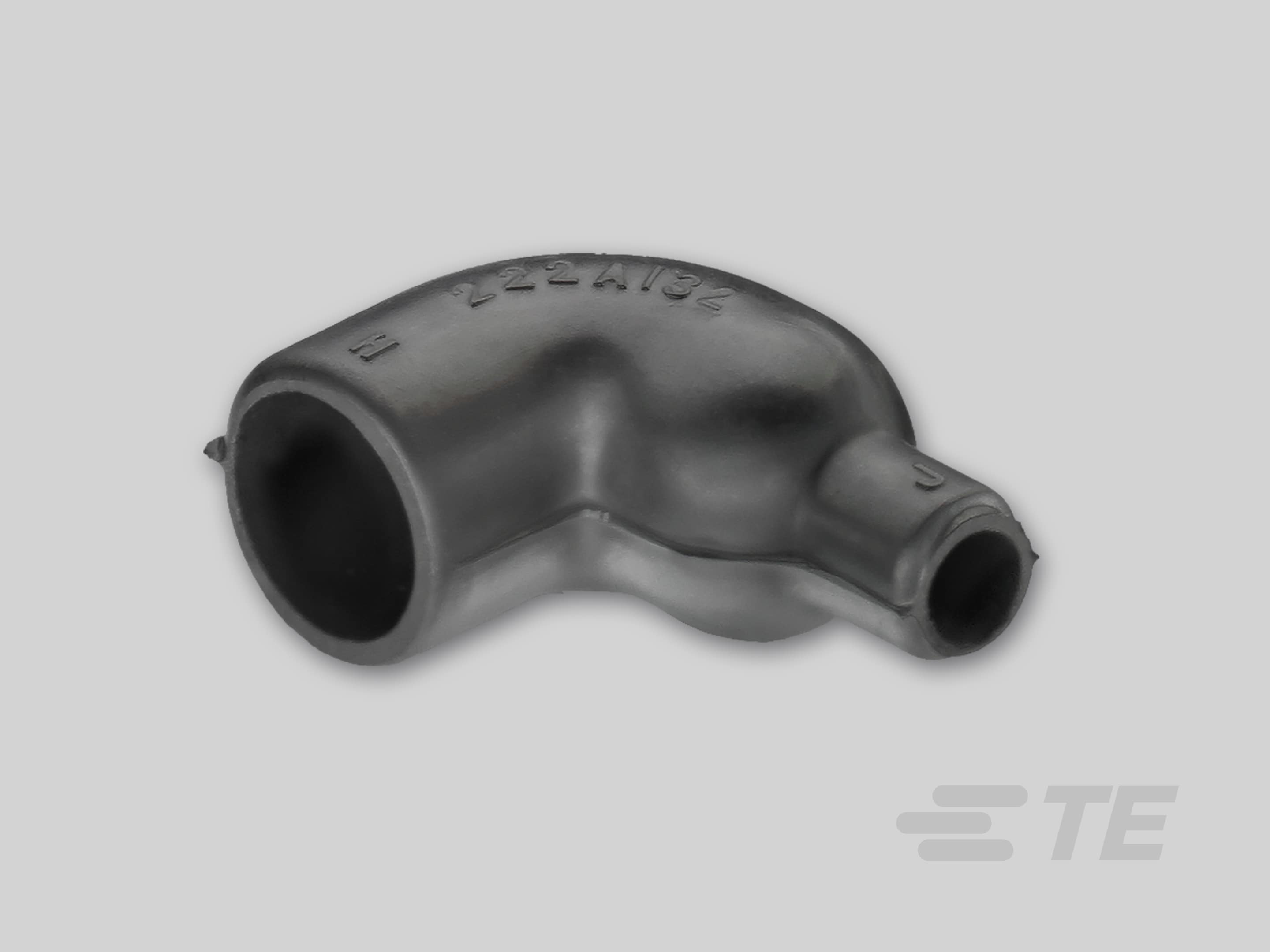

球状熱収縮ブーツ: リップ付き、ライト アングル

製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。

• リップ付き  はい

• 接着剤要件  接着剤は別途お求めください。 | 接着剤コーティング済み

• 一次製品の材料  セミリジッド変性ポリオレフィン | フレキシブル変性ポリオレフィン | 変性フルオロエラストマ | 火災の危険が少ない材質 | 耐流体性変性エラストマ

• 材質コード  3 | 4 | 12 | 25 | 100

• 材質システム コード  10 | 100 | 200 | 25

• 本体の向き  ライトアングル

• 伸張時の内径 (最小) (mm) 23.4 | 24 | 28.4 | 30 | 31 | 36 | 43 | 51.8 | 52 | 60 | 66 | 81.8

• 伸張時の内径 (最小) (in) .92 | .945 | 1.12 | 1.18 | 1.22 | 1.42 | 1.69 | 2.04 | 2.05 | 2.36 | 2.6 | 3.22

• 対応しているケーブル径 (最大) (mm) 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36

• 対応しているケーブル径 (最大) (in) .23 | .24 | .27 | .28 | .31 | .314 | .317 | .35 | .354 | .39 | .43 | .47 | .55 | .63 | .71 | .78 | .86 | .94 | 1.02 | 1.1 | 1.18 | 1.25 | 1.3 | 1.33 | 1.41 | 43 | 55 | 71

• コネクタまたはバックシェルの外径 (mm) 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 43 | 46 | 49 | 52 | 55 | 58 | 61 | 64

• コネクタまたはバックシェルの外径 (in) .47 | .55 | .62 | .63 | .71 | .79 | .87 | .94 | 1.02 | 1.1 | 1.18 | 1.26 | 1.34 | 1.41 | 1.42 | 1.5 | 1.57 | 1.7 | 1.81 | 1.93 | 2.04 | 2.05 | 2.16 | 2.28 | 2.4 | 2.52

• 対応しているケーブル径レンジ (mm) 5.6 – 13 | 5.6 – 12.4 | 5.9 – 14 | 6.6 – 14.7 | 7.1 – 16 | 8.4 – 19 | 8.4 – 18.5 | 9.9 – 22.1 | 9.9 – 22 | 10.4 – 23.4 | 10.4 – 24 | 14.2 – 30 | 15.7 – 35 | 15.7 – 35.3 | 16.8 – 38 | 17.9 – 31 | 18 – 31 | 20.3 – 45.7 | 22.4 – 36 | 28.2 – 43 | 35.1 – 52 | 35.1 – 51.8 | 35.1 – 60 | 44.5 – 66 | 60.5 – 81.8

• 対応しているケーブル径レンジ (in) .22 – .488 | .26 – .579 | .331 – .728 | .39 – .87 | .41 – .94 | .41 – .92 | .56 – 1.18 | .618 – 1.378 | .618 – 1.39 | .661 – 1.496 | .7 – 1.22 | .799 – 1.799 | .88 – 1.42 | 1.11 – 1.69 | 1.38 – 2.36 | 1.38 – 2.04 | 1.38 – 2.05 | 1.75 – 2.6 | 2.38 – 3.22 | 5.6 – 14 | 5.9 – 14 | 5.9 – 15 | 7.1 – 17 | 8.4 – 20 | 9.9 – 23 | 9.9 – 22 | 19 – 31

• 燃焼性性能  難燃性 | 難燃材

• 使用温度範囲 (°C) -75 – 150 | -67 – 392 | -55 – 135 | -30 – 105

• 使用温度範囲 (°F) -103 – 302 | -67 – 275 | -22 – 221

• 抵抗保護  液体への時々の暴露 | 長時間の高温での液体暴露 | 長時間の高温での液体浸漬

• 認可規格製品に適合  BR1326 認定済みクラス G | BS-G-198-5-DA | BS-G-198-5-DD | BS-G-198-5-DE | BS-G-198-5-DF | DEF Std 59-97 Issue 3 Type DA | DEF Std 59-97 Issue 3 Type DD | DEF Std 59-97 Issue 3 Type DE | DEF Std 59-97 Issue 3 Type DF | IEC 62329-3-101 | IEC 62329-3-102 | MIS-34867 | SAE AS81765/1 タイプ I | SAE AS81765/1 タイプ II | SAE AS81765/4 | SAE AS 85049/141 | SAE AS I 81765/1、タイプ I | SAE AS I 81765/1、タイプ II | SAE AS I 81765/4 | UL 224、ファイル E85381 | VG95343 Part 18 | VG95343 Part 6 | VG95343 Parts 29 および 30 | VG95343 Parts 6、7、8、9

• 成形部品の形状コード  222 | 222K | 222W

• 接着剤のコード  180 | 184 | 225 | 42 | 86
