Ligeros y con sellado hermético

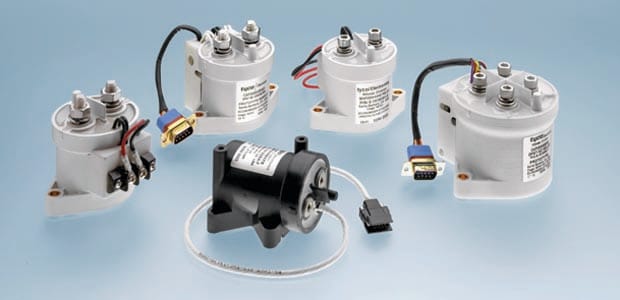

Los contactores de corriente continua ofrecen flexibilidad para distintas aplicaciones y requisitos de diseño. TE Connectivity cuenta con contactores HARTMAN y KILOVAC resistentes a altas vibraciones para aplicaciones aeroespaciales y de defensa, con capacidad de cierre, apertura y conducción de hasta 500 amperes y clasificaciones de sobrecarga de hasta 2,000 amperes. Para aplicaciones industriales, sistemas de almacenamiento de energía en baterías (BESS) e infraestructura de carga para vehículos eléctricos (EVI), las líneas ECK y ECP alcanzan tensiones nominales de 1000 a 1500 V de corriente continua y conducen hasta 800 amperes. Además, estos contactores están disponibles con economizadores electrónicos o mecánicos integrados, así como en versiones básicas para integrar circuitos economizadores personalizados.
Contactores de corriente continua HARTMAN
Para las condiciones ambientales más adversas, los contactores de corriente continua HARTMAN son ligeros y cuentan con sellado ambiental (con empaques); además, se ofrecen carcasas herméticamente selladas para las condiciones ambientales más extremas o altitudes superiores a 15,000 metros. Disponemos de múltiples configuraciones de contactos principales y auxiliares. Los contactores de corriente alterna y continuaestán diseñados para cumplir con los requisitos aplicables de MIL-PRF-6106 o las especificaciones del cliente.
Producto destacado

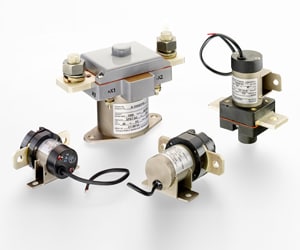

Contactores de corriente continua HARTMAN serie K
Los contactores de corriente continua HARTMAN funcionan a 28 voltios y se encuentran entre los contactores de 200 a 1,000 amperes más compactos y ligeros disponibles en la industria aeroespacial. Estas unidades, de alta flexibilidad y de montaje sobre barras colectoras o chasis, están diseñadas para aplicaciones de funcionamiento continuo o de arranque en los sistemas de distribución de energía de corriente continua de aeronaves militares y comerciales, así como de vehículos terrestres.
| Descripción | Disposición de contactos | Sellado | Corriente nominal en amperes |
| K200 | SPST NO. Doble interrupción | Empaque | Hasta 200 amperios |
| K400 | SPST NO. Doble interrupción | Empaque | Hasta 400 amperios |
| K500 | SPST NO. Doble interrupción | Empaque | Hasta 500 amperios |
| K-1000 | SPST NO. Doble interrupción | Empaque | Hasta 1,000 amperios |

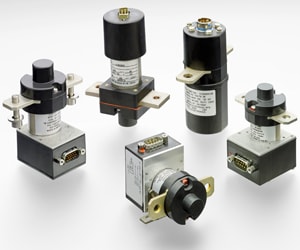

Contactores de corriente continua KILOVAC
Los contactores de corriente continua KILOVAC de TE Connectivity ofrecen el rendimiento de conmutación que exigen las aplicaciones aeroespaciales y de defensa. Estos ligeros contactores ofrecen intensidades nominales continuas de hasta 500 amperios a 900 voltios de corriente continua en carcasas muy compactas.
Contactores de corriente continua KILOVAC de alta tensión
Especificaciones del producto
| Series de productos | MAP101 | MAP100 | CAP202 | CAP200/ MAP200 | MAP201 | CAP200B | |
|---|---|---|---|---|---|---|---|
| Descripción | |||||||
| Corriente continua | A | 100 | 100 | 300 | 500 | 350 | 500 |
| Rango de tensión de contacto | V de corriente continua | 12-900 | 12-900 | 12-900 | 12-900 | 12-900 | 12-900 |
| Vida útil eléctrica a corriente mínima, 270 V de corriente continua, carga resistiva | Ciclos | 25,000 | 15,000 | 10,000 | 1,000 | 5,000 | 2,000 |
| Sobrecarga (apertura/cierre) a 350 V de corriente continua | A | 2,000/2,000 | 500/1,500 | 650/2,000 | 650/2,000 | 2,000/2,000 | 650/1,500 |
| Ruptura (solo cierre) a 350 V de corriente continua | A | 2,000 | 1,500 | 2,000 | 2,000 | 2,000 | 1,500 |
| Disposición de contactos | SPST | SPST | DPST | SPST | SPST | SPST | |
| Forma de contacto | Sujetador | X (NA) o dispositivo de sujeción | X (NA) | X (NA) o dispositivo de sujeción | X (NA) o dispositivo de sujeción | Y (NC) | |
| Resistencia de contacto a corriente nominal | milliohms | 0.75 | 0.5 | 0.2 | 0.2 | 0.3 | 0.2 |
| Datos del contacto auxiliar | |||||||
| Formulario de contacto / Cantidad de sets (máx.) | Formulario A/1 | Formulario A/1 | Formulario C/4 | Formulario A/2 | Formulario A/2 | Formulario A/1 | |
| Corriente nominal a 30 V de corriente continua (Ag/Au), máx. | A | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 |
| Nivel mínimo de señal | Vcc/mAcc | Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
| Rigidez dieléctrica | |||||||
| Contactos a bobina y a todos los demás puntos | Vrms | 1,500 | 1,500 | 2,200 | 2,200 | 2,200 | 2,200 |
| Resistencia eléctrica | |||||||
| Inicialmente a 500 V de corriente continua | megaohmios | 100 | 100 | 100 | 100 | 100 | 100 |
| Al final de la vida útil a 500 V de corriente continua | megaohmios | 50 | 50 | 50 | 50 | 50 | 50 |
| Datos ambientales | |||||||
| Rango de temperatura nominal | °C | -55 a +85 | -55 a +85 | -55 a +85 | -55 a +85 | -55 a +85 | -55 a +85 |
| Rango de la temperatura de almacenamiento | °C | -65 a +125 | -65 a +125 | -65 a +125 | -65 a +125 | -65 a +125 | -65 a +125 |
| Impacto, 11 ms, 1/2 sinusoidal | G's | 20 | 20 | 30 | 20 | 20 | 20 |
| Vibración, sinusoidal (55-2,000 Hz) | G's | 20 | 20 | 20 | 20 | 20 | 20 |
| Supresión de transitorios de bobina | No | X, Sí/Dispositivo de sujeción, No | Sí | Sí | Sí | Sí | |
| Datos mecánicos | |||||||
| Tiempo de funcionamiento a 25 °C (incluido el rebote), máx./típ. | ms | 40/20 | 40/20 | 40/20 | 40/20 | 40/20 | 40/20 |
| Tiempo de liberación, máx. | ms | 15 | 15 | 15 | 15 | 15 | 15 |
| Tiempo de rebote, máx. | ms | 5 | 5 | 5 | 5 | 5 | 5 |
| Vida útil mecánica, mín. | Ciclos | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
| Peso (nominal) | lb. (kg) | 0.79 (.35) | 0.79 (.35) | 1.3 (.59) | .95 (.43) | .95 (.43) | .95 (.43) |
| Tensión de la bobina (nominal) | V de corriente continua | 28 | 28 | 28 | 28 | 28 | 28 |
Relevadores de corriente continua de alta tensión destacados
Los relevadores de alta tensión ofrecen una resistencia de contacto baja y estable durante toda la vida útil del producto.
Contactores de corriente continua de alta tensión serie ECP
Los contactores de alta tensión de la serie ECP están diseñados para sistemas de almacenamiento de energía en baterías, inversores fotovoltaicos y cargadores de vehículos eléctricos. Gracias a la tecnología de sellado hermético cerámico y relleno con gas hidrógeno, alcanzan una excelente extinción de arco, lo que brinda mayor seguridad y funcionamiento confiable en sistemas de 1500 V de corriente continua.
Contactores de corriente continua de alta tensión serie ECP
Especificaciones del producto
| Tipo de relevador | ECP 40B | ECP 150B | ECP 250B | ECP 350B | ECK 600B |
|---|---|---|---|---|---|
| Terminales | |||||
| Disposición de contactos | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) |
| Corriente continua conducida [A] | 40 A | 350 A | 500 A | 500 A | 800 A |
| Corriente nominal [A] | 40 A | 150 A | 250 A | 350 A | 600 A |
| Tensión máxima de conmutación [V] | 1500 voltios de corriente continua | 1500 voltios de corriente continua | 1500 voltios de corriente continua | 1500 voltios de corriente continua | 1500 voltios de corriente continua |
| Polaridad del contacto principal | No polaridad | No polaridad | No polaridad | No polaridad | No polaridad |
| Vida útil | Hasta 200,000 ciclos | Hasta 200,000 ciclos | Hasta 200,000 ciclos | Hasta 200,000 ciclos | Hasta 200,000 ciclos |
| Datos del contacto auxiliar | |||||
| Formulario de contacto | Sin contacto auxiliar | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) |
| Corriente de contacto, máx. | Sin contacto auxiliar | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua |
| Corriente de contacto, mín. | Sin contacto auxiliar | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua |
| Datos de la bobina | |||||
| Tipo de bobina | Bobina simple | Bobina doble | Bobina doble | Bobina doble | Bobina doble |
| Tensiones de bobina de corriente continua [V] | 12, 24 | 12, 24 | 12, 24 | 12, 24 | 12, 24 |
| Potencia estable de la bobina [W] o potencia de arranque/mantenimiento [W/W] | 3 | 50 / 5 | 50 / 5 | 50 / 5 | 50 / 5 |
| Tensión máxima de funcionamiento de corriente continua [V] | 16, 32 | 16, 32 | 16, 32 | 16, 32 | 16, 32 |
| Tensión mínima de liberación de corriente continua [V] | 1, 2 | 1.2, 2.4 | 1.2, 2.4 | 1.2, 2.4 | 1.2, 2.4 |
| Rigidez dieléctrica inicial | |||||
| Tensión de ruptura [Vrms] Contactos principales abiertos Contactos principales-bobina Contacto principal-contactos auxiliares |
5400 Vrms |
5400 Vrms | 5400 Vrms | 5400 Vrms | 5400 Vrms |
| 5400 Vrms |
5400 Vrms | 5400 Vrms | 5400 Vrms | 5400 Vrms | |
| 5400 Vrms |
5400 Vrms | 5400 Vrms | 5400 Vrms | 5400 Vrms | |
| Datos generales | |||||
| Temperatura ambiente [°C] | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C |
| Conexión | Tornillo | Tornillo | Tornillo | Tornillo | Tornillo |
| Montaje | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel |
| Certificaciones | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE |
Contactores de corriente continua de alta tensión serie ECK
La serie ECK está diseñadas para el control en nuevas aplicaciones de energía. La línea de productos ECK es una solución avanzada y confiable para estaciones de carga de vehículos eléctricos, inversores solares, sistemas de almacenamiento de energía en baterías, vehículos autoguiados (AGV) y montacargas eléctricos. Estos productos manejan cargas bidireccionales y, gracias a la tecnología de sellado hermético cerámico y relleno con gas hidrógeno, alcanzan una excelente extinción de arco para brindar mayor seguridad y funcionamiento confiable. Estos contactores pueden utilizarse en aplicaciones de sistemas de 1,000 V de corriente continua.
Contactores de corriente continua de alta tensión serie ECK
Especificaciones del producto
| Series de productos | ECK 50B | ECK 100B | ECK 150B | ECK 200B | ECK 250B | ECK 150 | ECK 200 | ECK 250 |
|---|---|---|---|---|---|---|---|---|
| Disposición de contactos | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) | 1 tipo X (SPST-NO-DM) |
| Corriente continua conducida [A] |
100 A | 150 A | 200 A | 500 A | 500 A | 200 A | 500 A | 500 A |
| Corriente nominal [A] | 50 A | 100 A | 150 A | 200 A | 250 A | 150 A | 200 A | 250 A |
| Tensión máxima de conmutación [V] | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua | 1,000 voltios de corriente continua |
| Resistencia de contacto máxima [mΩ] | 1.2 mΩ (50 A, después de 1 minuto) |
0.8 mΩ (100 A, después de 1 minuto) | 0.4 mΩ (150 A, después de 1 minuto) |
0.4 mΩ (200 A, después de 1 minuto) |
0.4 mΩ (250 A, después de 1 minuto) |
0.4 mΩ (150 A, después de 1 minuto) |
0.4 mΩ (200 A, después de 1 minuto) |
0.4 mΩ (250 A, después de 1 minuto) |
| Polaridad del contacto principal | No polaridad | No polaridad | No polaridad | No polaridad | No polaridad | Polaridad | Polaridad | Polaridad |
| Vida útil | Hasta 250,000 ciclos | Hasta 250,000 ciclos | Hasta 500,000 ciclos | Hasta 500,000 ciclos | Hasta 500,000 ciclos | Hasta 500,000 ciclos | Hasta 500,000 ciclos | Hasta 500,000 ciclos |
| Datos del contacto auxiliar | ||||||||
| Formulario de contacto | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) | 1 tipo A (SPST-NO) |
| Corriente de contacto, máx. | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua | 2 A, 30 V de corriente continua |
| Corriente de contacto, mín. | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua | 10 mA / 24 V de corriente continua |
| Datos de la bobina | ||||||||
| Tipo de bobina | Bobina simple | Bobina simple | Control PWM | Control PWM | Control PWM | Control PWM | Control PWM | Control PWM |
| Tensiones de bobina de corriente continua [V] | 12, 24, 48 | 12, 24, 48 | 9 - 36 | 9 - 36 | 9 - 36 | 9 - 36 | 9 - 36 | 9 - 36 |
| Potencia estable de la bobina [W] o potencia de arranque/mantenimiento [W/W] |
5.5, 6, 6 | 5.5, 6, 6 | 27.7 / 1.7 | 27.7 / 1.7 | 27.7 / 1.7 | 27.7 / 1.7 | 27.7 / 1.7 | 27.7 / 1.7 |
| Tensión máxima de funcionamiento de corriente continua [V] | 13.2, 26.5, 52.8 | 13.2, 26.5, 52.8 |
36 | 36 | 36 | 36 | 36 | 36 |
| Tensión mínima de liberación de corriente continua [V] | 10 % de Un | 10 % de Un | 3 | 3 | 3 | 3 | 3 | 3 |
| Rigidez dieléctrica inicial | ||||||||
Tensión de ruptura [Vrms]
Contactos principales - bobina |
4300 Vrms |
4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms |
| 4300 Vrms |
4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | |
| 4300 Vrms |
4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | 4300 Vrms | |
| Datos generales | ||||||||
| Temperatura ambiente [°C] | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C | de -40 °C a 85 °C |
| Conexión | Tornillo | Tornillo | Tornillo | Tornillo | Tornillo | Tornillo | Tornillo | Tornillo |
| Montaje | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel | Montaje en panel |
| Certificaciones | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE | UL, TUV, CE |
