Los terminales MAG-MATE utilizan tecnología de contacto por desplazamiento del aislante para el procesamiento del alambre magneto de cobre o aluminio a alta velocidad sin pelar ni soldar cables. El sistema de procesamiento incluye el terminal de IDC y una cavidad de plástico compatible que está integrada en el cuerpo de la bobina o forma parte de una carcasa independiente. Los terminales MAG-MATE están diseñados para un ensamble automatizado por completo o semiautomatizado para proporcionar conexiones uniformes y estancas al gas a un bajo costo de instalación. La línea de productos incluye muchas opciones de accesorios de alambre conductor, como remachado, poke-in, terminal macho de conexión rápida, poste de soldadura y terminal hembra. Con la ranura IDC se pueden empalmar hasta dos alambres magnetos. Ejemplos de aplicaciones son bobinados de motores, conexiones de bobina y fuentes de alimentación.
| Área IDC (Altura de caja, pulgadas) | .187, .200, .300, .500 | Tipos de entrada o salida | Poke-In, macho FASTON, macho trenzado, remachado F, poste de soldadura, Multispring, ojo de aguja, resorte, pin redondo, hembra, borde de PCB |
| Calibre de cable (mm / AWG) | Cu: 0,16-2,05 / 34-12 AL: 0.18-2.30 / 33-11 |
Materiales y recubrimiento | Base: latón, CuNiSi, fosfato. bronce Recubrimiento: Estaño |
| Número máximo de alambres | 2 por ranura | Dimensiones de la cavidad (in) |
Caja de 187: .235 H x .175 W x .150 T |
| Relación diámetro-alambre máx. | 1:1 | Temperatura de funcionamiento máxima (°C) | 150 |
| Tipo de alambre | Alambre magneto (Cu o Al) | Certificaciones de agencia | UL |
Estos terminales ayudan a los fabricantes de motores eléctricos a diseñar sistemas más compactos. Cuentan con tecnología de contacto por desplazamiento del aislante (IDC) para crear un contacto confiable y hermético al gas que se puede aplicar de manera eficiente y rentable con herramientas automáticas.
Los terminales compactos IDC son para terminación de cable sencillo o doble para alambre magneto de 40 a 30 AWG (0.08-0.25 mm).
Terminales MAG-MATE con pin Multispring
En estos terminales, se combinan dos tecnologías clave para eliminar la necesidad de soldar en una conexión de motor. Además, con este producto se termina el alambre magneto sin soldadura en el terminal IDC MAG-MATE, así como la PCB sin soldadura con el pin Multispring de tecnología press-fit.

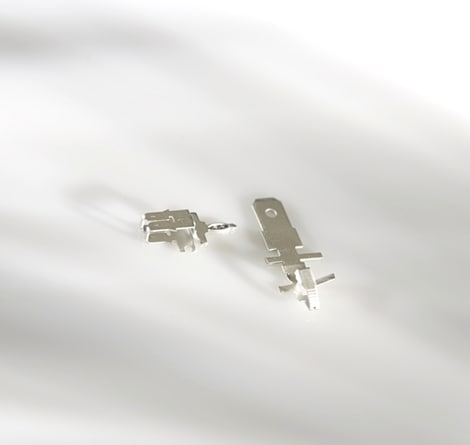

Terminales MAG-MATE de alambre magneto de aluminio con interfaz del terminal macho FASTON
Los terminales MAG-MATE para alambre magneto de aluminio se desarrollaron por el creciente uso del aluminio como una alternativa liviana y de bajo costo al alambre magneto de cobre. Cuentan con una ranura de contacto por desplazamiento del aislante (IDC) doble para una terminación de alto rendimiento de alambre magneto de aluminio o cobre sin preparación, soldadura o soldadura blanda del alambre. Ver productos: 2825663-3 2232555-3
Conoce cómo los fabricantes están optimizando los diseños de motores y reduciendo los costos con el robusto portafolio de terminales MAG-MATE y SIAMEZE de TE Connectivity para alambre magneto de aluminio. Nuestras innovadoras soluciones de terminación se adaptan a las necesidades actuales y mejoran procesos. Conoce las eficientes conexiones de alambre magneto para motores, compresores, transformadores y otros bobinados.

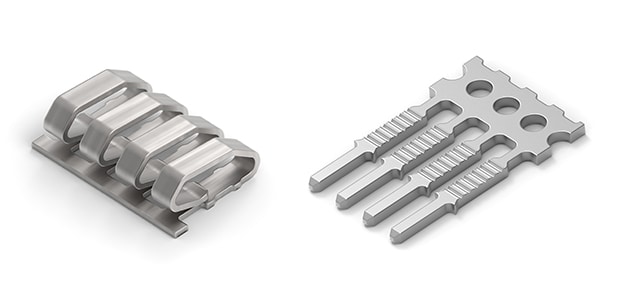

Los terminales Nano MAG-MATE son compactos, ahorran espacio y utilizan la tecnología IDC, lo que los convierte en una solución compacta que elimina la necesidad de soldadura o soldadura blanda para terminar los alambres magneto. Son ideales para motores pequeños, motores paso a paso u otras aplicaciones de bobinas pequeñas.
MAG-MATE es una marca comercial.
