Terminales hembra de bloqueo de fácil instalación

Los terminales y los conectores Positive Lock se diferencian por los terminales hembra de bloqueo de baja fuerza de inserción (LIF), la instalación sencilla y la confiable conexión de los terminales macho. El receptáculo Positive Lock logra una alta fuerza de retención, a la vez que mantiene una LIF al bloquearse en un orificio del terminal tab. Cuando el terminal está colocado de manera correcta, se escucha una señal con la que se confirma la correcta instalación, incluso en lugares de difícil acceso. La familia Positive Lock cuenta con las series de terminales de conexión rápida Mark I, Mark II y Mark III para aplicaciones de electrodomésticos, equipos industriales y automotrices.

positive lock

Características del producto

Ancho del terminal macho (in) .110, .187, .250, .312 Orientación Recta, bandera izquierda, bandera derecha
Grosor del terminal macho (in) .020, .025, .032 Tipo de remache F, Tab-lock
Calibre de cable (AWG) 26-10 Materiales y recubrimiento Base: latón, fosfato bronce, acero.
Recubrimiento: estaño, preestañado, plata, níquel
Corriente continua máxima (A) 24 Preaislamiento disponible No
Temperatura de funcionamiento máxima (°C) Estándar: 125
Alta temperatura: 250
Certificaciones de agencia UL, VDE, CSA
Fuerza de inserción (N) entre el terminal hembra y el macho ~30 N por contacto - varía según la serie Índice de flamabilidad del aislante UL 94 V-0 y V-2, resistente a la prueba del hilo incandescente

Productos destacados

Terminales hembra Positive Lock Mark II de baja fuerza de inserción (LIF)

Los terminales hembra Mark I tienen la fuerza de inserción más baja en el mercado. Para reducir las desconexiones accidentales, ofrecen una fuerza de retención con un clic mecánico que se puede oír y sentir. Los terminales hembra Mark I son una solución confiable y fácil de usar para aplicaciones de alta corriente.



Los terminales hembra Positive Lock Mark II ofrecen calidad y confiabilidad

La baja fuerza de inserción baja y la alta fuerza de retención hacen de la familia de productos Mark II una solución rentable y confiable. Los terminales hembra Mark II cuentan con una palanca de retención que se crea al perforar el material del área de transición del terminal. Los rollos de estos terminales hembra cuentan con bordes acampanados, lo que evita que el terminal macho se deslice sobre un borde desnudo y resulta en una fuerza de inserción baja. Se dispone de modelos que cumplen con los requisitos de alta temperatura.



Terminales hembra Positive Lock Mark III para flexibilidad de diseño

La familia de terminales hembra Mark III ofrece una baja fuerza de inserción y una alta fuerza de retención para una amplia gama de tamaños de terminales macho, como anchos .110, .187 y .250 in. Los terminales hembra Mark III cuentan con una palanca de retención en el área de transición posterior, similar a los Mark II.

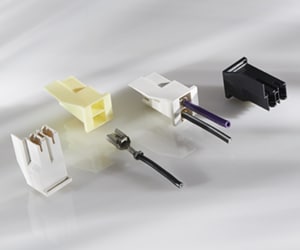

Conector Positive Lock de múltiples posiciones con terminal X-LIF

El conector de múltiples posiciones Positive Lock con terminales de extra baja fuerza de inserción (LIF) se desarrolló para satisfacer las demandas de la industria de mejorar la eficiencia en la manufactura y facilitar el acoplamiento de partes.



Conectores para interruptores Infinite

TE ofrece conectores hembra de tres y cuatro posiciones para los interruptores Infinite estilo M y de dos y tres posiciones para los interruptores Infinite estilo K. Los conectores estilo M están diseñados para los terminales hembra Positive Lock Mark II, pero también pueden utilizarse para los terminales hembra FASTON. Los conectores estilo K están diseñados para los terminales hembra Positive Lock Mark II.

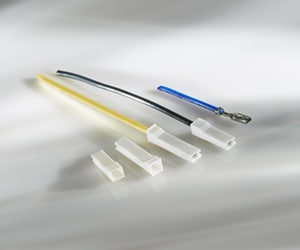

Terminales hembra y conectores de baja altura Positive Lock serie 110

Los terminales hembra Positive Lock serie 110 tienen un conector largo y de baja altura diseñado para cavidades profundas, como las aplicaciones de encendido de gas.
