DEUTSCH HD30 Housings

DEUTSCH HD30 Housings-CAT-H3930-CH8172
  • DEUTSCH
|
  • DEUTSCH HD
    • ,
  • DEUTSCH HD30

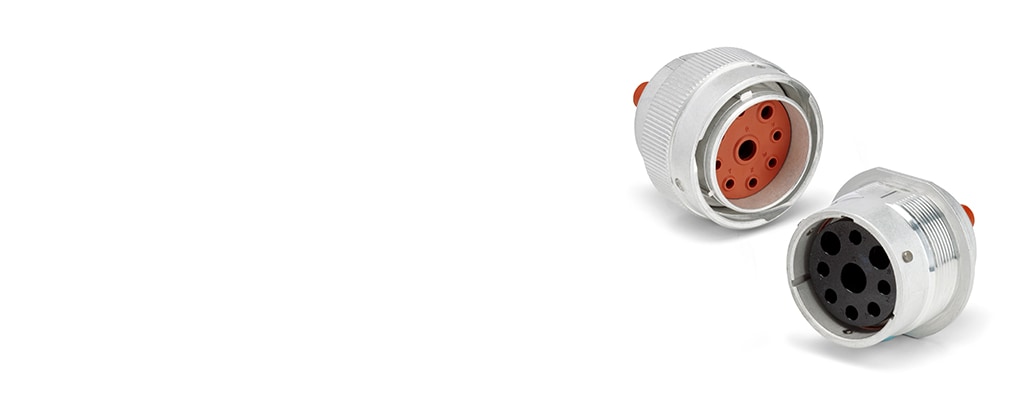

Las carcasas DEUTSCH HD30 son conectores metálicos de forma circular que se ofrecen en múltiples configuraciones de pines de 2 a 47 cavidades. Las carcasas HD30 cuentan con un anillo de conexión para el acoplamiento y son compatibles con tamaños de contacto DEUTSCH de 4 a 20 (100-7.5 amperios).
Más Menos
Contáctanos

Características del producto

  • Arquitectura del voltaje nominal (V): 12 | 24

  • Tipo de conector y de carcasa : Carcasa para terminales hembra | Carcasa para terminales macho | Conector macho | Receptáculo

  • Número de posiciones : 6 | 8 | 9 | 14 | 16 | 18 | 19 | 20 | 21 | 23 | 29 | 31 | 33 | 35 | 47

  • Sellable : Sí

  • Rango de temperatura de funcionamiento : '-55 – 125 °C [ -67 – 257 °F ]

Disponible en

LADD Inc
Descripción General
Las carcasas DEUTSCH HD30 ofrecen sellos de cable codificados por colores con paredes normales y extra delgadas.

Descripción general de la serie

  • Son compatibles con tamaños de contacto 4 (100 amperios), 8 (60 amperios), 12 (25 amperios), 16 (13 amperios) y 20 (7.5 amperios)
  • 6-22 AWG (13-0.35 mm2)
  • 2, 6, 8, 9, 14, 16, 18, 19, 20, 21, 23, 29, 31, 33, 35 y 47 disposiciones de cavidad
  • Montaje en línea o en brida
  • Carcasa circular de aluminio
  • Anillo de conexión para acoplamiento
  • Accesorios disponibles: carcasas posteriores, fundas, tapas antipolvo, empaques, herramientas de montaje, protección contra la tensión
  1. Descripción general del conector DEUTSCH HDP20 & HD30 e instrucciones de montaje (en inglés)

Conozca nuestros resistentes conectores termoplásticos DEUTSCH HDP20 y nuestros conectores HD30 de aluminio de alta resistencia. Vea este video para obtener una descripción general de los conectores e instrucciones paso a paso sobre la inserción y la remoción de los contactos, como así también sobre el acoplamiento y desacoplamiento.

Video instructivo para los conectores DEUTSCH HDP20 y HD30 de TE.

CONSULTA TODOS LOS PRODUCTOS DEUTSCH HD30

  • CONSULTA TODOS LOS PRODUCTOS DEUTSCH HD30

    Los conectores DEUTSCH HD30 están construidos a partir de una cubierta metálica desarrollada para satisfacer las necesidades de las industrias de equipos de alto rendimiento y transporte.

Preguntas frecuentes

Preguntas frecuentes

P:    ¿Qué es un conector HD30?

R:     Los conectores DEUTSCH HD30 sellados a prueba de factores ambientales están diseñados para aplicaciones de cable a cable. Los conectores HD30 se utilizan en aplicaciones en entornos hostiles, en los que incluso una pequeña degradación en la conexión podría ser crítica.

P:    ¿Cuáles son las aplicaciones adecuadas para los conectores HD30?

R:     Son aptos para camiones, autobuses, vehículos todoterreno, vehículos de emergencia, motocicletas y para aplicaciones recreativas y de la construcción, la agricultura, la minería y la silvicultura.



LEE MÁS PREGUNTAS FRECUENTES SOBRE LOS CONECTORES DEUTSCH HD30

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Conector mixto e híbrido  No | Sí

  • Forma del conector  Circular

  • Tipo de conector y de carcasa  Carcasa para terminales hembra | Carcasa para terminales macho | Conector macho | Receptáculo

  • Sellable  Sí

  • Función principal de bloqueo  Integrado en la carcasa | Retenedor de contacto

  • Sistema de conectores  Cable a cable | Cable a panel

  • El conector y el contacto se conectan a  Alambres y cables

Características de la configuración

  • Posición de cavidad ciega  0

  • Código de sellado de conector  Sello E | Sello N | Sello T

  • Modificación de conector  Abrazadera para cable | Adaptador roscado | Cavidades bloqueadas

  • Número de posiciones  6 | 8 | 9 | 14 | 16 | 18 | 19 | 20 | 21 | 23 | 29 | 31 | 33 | 35 | 47

Características eléctricas

  • Voltaje de funcionamiento (VDC) 250

  • Voltaje de funcionamiento (VAC) 250

  • Arquitectura del voltaje nominal (V) 12 | 24

Características del cuerpo

  • Ángulo de salida del cable  180°

Características del contacto

  • Tipo de contacto  Enchufe | Pin

  • Tamaño de contacto  Tamaño 12 | Tamaño 16 | Tamaño 20 | Tamaño 4 | Tamaño 8

  • Diámetro de pin de conexión (mm) 1 | 1.02 | 1.5 | 1.57 | 1.59 | 1.6 | 2.39 | 2.4 | 3.6 | 3.61 | 5.7 | 5.72

  • Diámetro de pin de conexión (in) .04 | .06 | .062 | .063 | .094 | 0.095 | .142 | .225

  • Corriente nominal de contacto (máx.) (A) 7.5 | 13 | 25 | 60 | 100

Fijación mecánica

  • Alineación de conexión  Con | Sin

  • Aseguramiento de la posición del terminal  No

  • Tipo de alineación de conexión  Nervaduras guía | Pin guía | Ranura de polarización | Ranura guía

  • Alivio de tensión  Añadir por accesorio | Con | Sin

  • Tipo de montaje del conector  Montaje de cable (colgante libre) | Montaje en panel

Características de la carcasa

  • Material de la carcasa  Aleación de aluminio | Aluminio

  • Distancia entre pines (mm) 5.5 | 12.7

  • Distancia entre pines (in) .216 | .5

Dimensiones

  • Rango de diámetro de aislamiento compatible (in) .04 – .083 | .04 – .095 | .05 – .125 | .051 – .085 | .051 – .125 | .053 – .103 | .053 – .12 | .053 – .106 | .055 – .15 | .055 – .149 | .055 – .15 | .055 – .098 | .075 – .138 | .075 – .14 | .075 – .125 | .097 – .158 | .1 – .134 | .113 – .176 | .114 – .177 | .114 – .17 | .134 – .17 | .135 – .22 | .14 – .204 | .141 – .204 | .19 – .24 | .26 – .292 | .261 – .292 | .28 – .292

  • Rango de diámetro de aislamiento compatible (mm) 1.02 – 2.41 | 1.02 – 2.1 | 1.3 – 2.2 | 1.3 – 3.2 | 1.35 – 2.62 | 1.35 – 3.05 | 1.35 – 2.69 | 1.4 – 3.8 | 1.4 – 2.5 | 1.9 – 3.5 | 1.9 – 3.2 | 2.46 – 4.01 | 2.5 – 3.4 | 2.54 – 3.4 | 2.9 – 4.5 | 3.4 – 4.32 | 3.43 – 5.59 | 3.6 – 5.2 | 4.83 – 6.1 | 6.6 – 7.4 | 6.6 – 7 | 7.11 – 7.42

  • Rango de diámetro de aislamiento compatible (in) .04 – .083 | .04 – .095 | .05 – .125 | .051 – .085 | .051 – .125 | .053 – .103 | .053 – .12 | .053 – .106 | .055 – .15 | .055 – .149 | .055 – .15 | .055 – .098 | .075 – .138 | .075 – .14 | .075 – .125 | .097 – .158 | .1 – .134 | .113 – .176 | .114 – .177 | .114 – .17 | .134 – .17 | .135 – .22 | .14 – .204 | .141 – .204 | .19 – .24 | .26 – .292 | .261 – .292 | .28 – .292

  • Ancho de producto (mm) 40.6 | 41.3 | 42.97 | 43 | 44.45 | 47.6 | 49.3 | 49.32 | 50.8

  • Ancho de producto (in) 1.6 | 1.62 | 1.69 | 1.692 | 1.75 | 1.87 | 1.94 | 1.942 | 2

  • Altura del conector (mm) 38.3 | 38.6 | 39.1 | 41.28 | 41.8 | 42.97 | 43.6 | 44.2 | 44.4 | 47 | 47.53 | 49.32 | 52.1 | 65.3 | 66.3 | 68.2 | 68.5 | 77.7 | 78.7 | 81 | 81.7 | 84.3

  • Altura del conector (in) 1.51 | 1.52 | 1.54 | 1.625 | 1.64 | 1.692 | 1.72 | 1.74 | 1.75 | 1.85 | 1.875 | 1.942 | 2.05 | 2.57 | 2.61 | 2.68 | 2.69 | 2.7 | 3.05 | 3.06 | 3.1 | 3.18 | 3.19 | 3.2 | 3.22 | 3.31 | 3.32

  • Longitud del producto (mm) 40.6 | 43 | 44.4 | 44.5 | 49.3 | 50.8 | 65.28 | 66.34 | 68.5 | 77.7 | 81.05 | 81.7 | 84.28

  • Longitud del producto (in) .2 | 1.6 | 1.69 | 1.75 | 1.94 | 2 | 2.57 | 2.612 | 2.697 | 3.059 | 3.191 | 3.217 | 3.318

Condiciones de uso

  • Rango de temperatura de funcionamiento  '-55 – 125 °C [ -67 – 257 °F ]

  • Temperatura de funcionamiento (máx.)  125 °C [ 257 °F ]

Operación/aplicación

  • Aplicación de circuitos  Potencia | Potencia y señal

Estándares de la industria

  • Índice de flamabilidad UL  UL 94V-0

  • Grado IP  IP67

Características del empaquetado

  • Método de empaque  Caja | Encapsulado | Paquete

  • Cantidad por empaque  1 | 40 | 80 | 100 | 120

Otro

  • Requiere mantenimiento  Sí

  • Posibilidad de asegurar la posición del conector  No

Número de referencia

  • Número interno de TE CAT-H3930-CH8172
