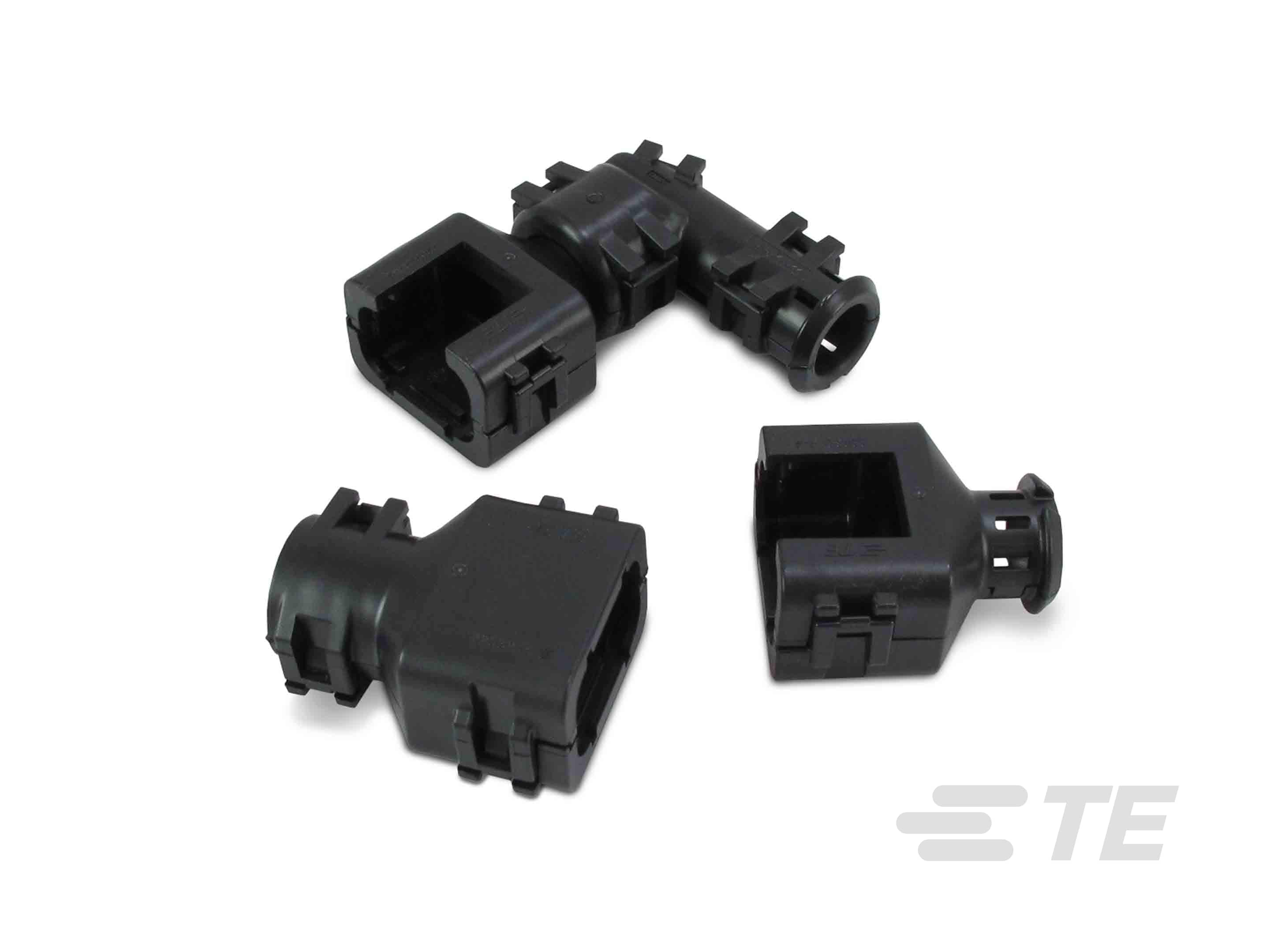

Carcasas posteriores para conectores AMPSEAL 16
- AMP
- AMPSEAL 16
Características del producto
-
Número de posiciones : 2 | 3 | 4 | 6 | 8 | 12
-
Color del producto : Negro
-
Tipo de accesorio de seguridad y alivio de tensión : Carcasa posterior
-
Material primario del producto : PA 66/6
-
Ángulo de salida del cable (°): 90
Características
- Ángulos de salida: recto a 180° o en ángulo a 90°
- Ángulo de 90°: el codo permite una rotación de 360°
- Tipos de salida: salida de cable liso con ranuras para bridas o salida con tubo corrugado para el tendido de conductos
- Número de posiciones: 2, 3, 4, 6, 8, 12
- Material y seguridad: termoplástico, UL 94 V-0
- Rango de temperatura nominal indicado para esta categoría: de -40 °C a 125 °C
Ventajas principales
- Mejor tendido del cableado en espacios reducidos
El kit de carcasa posterior de 90° utiliza un codo giratorio que le permite orientar el cableado sin forzar una curva pronunciada en la parte posterior del conector.
- Características de alivio de tensión en la salida posterior del cable
Las carcasas posteriores de salida lisa incluyen ranuras para bridas que ayudan a estabilizar el arnés de cables cerca del conector.
- Opciones preparadas para conductos para el control de la abrasión
Las carcasas posteriores con salida para tubos corrugados son compatibles con una amplia gama de tamaños de conductos, de modo que estos puedan encajarse en la salida de la carcasa.
- Opciones de la familia de conectores AMPSEAL 16
Los kits de carcasa posterior son compatibles con los conectores hembra y macho AMPSEAL 16, con un número de posiciones que va de 2 a 12.
- Control más sencillo de la lista de materiales
El catálogo destaca un sistema de numeración de partes con Alias que facilita la identificación del conector hembra o macho, el número de posiciones y la opción de conducto.
Selecciona una carcasa posterior en 4 pasos
- Elige el kit de carcasa posterior para conector hembra o macho que se adapte a la mitad de tu conector.
- Selecciona el ángulo de salida: 180° para un tendido recto, 90° para girar en espacios reducidos.
- Elige el tipo de salida: salida de cable liso para el alivio de tensión con bridas, o salida con tubo corrugado para el tendido de conductos.
- Haz coincidir las posiciones y el tamaño del conducto: de 2 a 12 posiciones y tamaño NC o NW, según el conducto.
Nuestras carcasas posteriores están disponibles para todos los conectores hembra y macho AMPSEAL 16.
Solicitar una muestra
Solicita muestras para comprobar el espacio
Un kit de muestra de la carcasa posterior hace posible verificar el ángulo de salida, el espacio libre, el ajuste del conducto y la ubicación de las bridas antes de que el arnés se envíe a fabricación. Selecciona un número de parte, abre la página de detalles y solicita muestras cuando estén disponibles.
Características principales
| Características | Detalles |
|---|---|
| Producto | Carcasas posteriores para conectores AMPSEAL 16 |
| Ángulos de salida | Opciones rectas de 180° y en ángulo de 90° |
| Tendido a 90° | Codo giratorio de 360° en el diseño de 90° |
| Estilos de salida | Salida de cable liso con ranuras para bridas o salida con tubo corrugado |
| Compatibilidad del conector | Kits de carcasa posterior para conector hembra y macho; 2, 3, 4, 6, 8 y 12 posiciones |
| Tamaños de los conductos en el sistema Alias | NC08/NW7.5, NC12/NW10, NC16/NW13, NC20/NW17 |
| Opción de perfil bajo | Tipos de kits de carcasas de 90° de perfil bajo en el catálogo |
| Materiales y seguridad | Termoplástico; aprobado según la norma UL 94 V-0 |
| Temperatura nominal | De -40 °C a 125 °C (de -40 °F a 257 °F) |
Aplicaciones reales
Tendido del arnés de cables en el compartimento del motor
Utiliza opciones de conectores con carcasa angular o de perfil bajo cuando el arnés de cables necesite un giro inmediato y desees reducir la tensión en la salida posterior.
Uniones entre el riel del bastidor y los bajos
Las carcasas posteriores de los tubos corrugados facilitan el tendido de los conductos en zonas donde son habituales salpicaduras, escombros y labrasión.
Nodos de arneses de cables en la zona de la transmisión y el sistema hidráulico
Las carcasas posteriores pueden ayudar a estabilizar los arneses de cables en zonas con fuertes vibraciones, donde el movimiento de los arneses puede ejercer presión sobre la salida posterior.
Maquinaria agrícola y de construcción
Utiliza kits de carcasa posterior cuando el lavado, el polvo y las vibraciones formen parte del ciclo de trabajo diario y sea necesario mantener el tendido de los cables bajo control.
Puntos de separación del arnés que facilitan el mantenimiento
Los diseños de salida lisa con ranuras para bridas ayudan a mantener los arneses organizados cuando se desconectan y vuelven a conectar los conectores durante el mantenimiento.
Sistema de conectores AMPSEAL 16
e
e
e
e
e
e
e
Conector AMPSEAL 16 con terminales coaxiales
Preguntas frecuentes
P: ¿Qué es una carcasa posterior para conector AMPSEAL 16?
R: Se trata de un accesorio de encaje a presión que se acopla a la parte posterior de un conector AMPSEAL 16 y ayuda a guiar la salida del arnés. Los diseños de salida lisos incluyen ranuras para cinchos, y las salidas corrugadas permiten el tendido con cables corrugados.
P: ¿Cuál es la diferencia entre los kits de carcasa posterior de 180° y los de 90°?
R: los kits de 180° dirigen el arnés directamente hacia fuera por la parte posterior del conector. los kits de 90° dirigen el arnés hacia un lado y cuentan con un diseño acodado que permite una rotación de 360°.
P: ¿Qué significa perfil bajo en el caso de la opción de 90°?
R: El catálogo incluye un kit de carcasa posterior en ángulo recto de perfil bajo. Los ingenieros suelen utilizarlo cuando el espacio alrededor del conector es limitado y el arnés de cables sigue necesitando una salida lateral.
P: ¿Cómo elijo entre una salida de cable lisa y una salida de tubo corrugado?
R: Elige una salida de cable lisa cuando agrupe cables con bridas cerca del conector. Selecciona la salida de tubo corrugado cuando el arnés utilice conductos para el tendido y la protección contra la abrasión.
P: ¿Qué tamaños de conductos son compatibles?
R: El sistema de catálogos Alias incluye los modelos NC08/NW7.5, NC12/NW10, NC16/NW13 y NC20/NW17 como opciones de conductos. Selecciona la salida de la carcasa posterior que se adapte al tamaño de tu conducto.
P: ¿Cuál es el rango de temperatura de estas carcasas?
R: Para esta familia de carcasas posteriores, se indica un rango de temperatura nominal de -40 °C a 125 °C .
P: ¿Las carcasas posteriores modifican el índice de protección contra la entrada de agua y polvo?
R: Las carcasas posteriores proporcionan protección en la parte posterior y facilitan la organización de los cables. La protección general contra la entrada de elementos externos depende de la configuración completa del conector y de cómo se aplique la protección posterior en el arnés.
P: ¿Cómo puedo solicitar muestras de un kit de carcasa posterior?
R: Selecciona un número de referencia de carcasa posterior de la lista de productos que aparece en esta página. Abre la página de detalles del producto y utiliza la opción de solicitud de muestra, si está disponible.
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Tipo de accesorio de seguridad y alivio de tensión Carcasa posterior
Características de la configuración
-
Número de posiciones 2 | 3 | 4 | 6 | 8 | 12
Características del cuerpo
-
Color del producto Negro
-
Material primario del producto PA 66/6
-
Ángulo de salida del cable (°) 90
Fijación mecánica
-
Alivio de tensión Sin
Condiciones de uso
-
Temperatura de funcionamiento (máx.) 125 °C [ 257 °F ]
-
Rango de temperatura de funcionamiento -40 – 125 °C [ -40 – 257 °F ]
Estándares de la industria
-
Índice de flamabilidad UL UL 94V-0
Características del empaquetado
-
Método de empaque Encapsulado
