Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

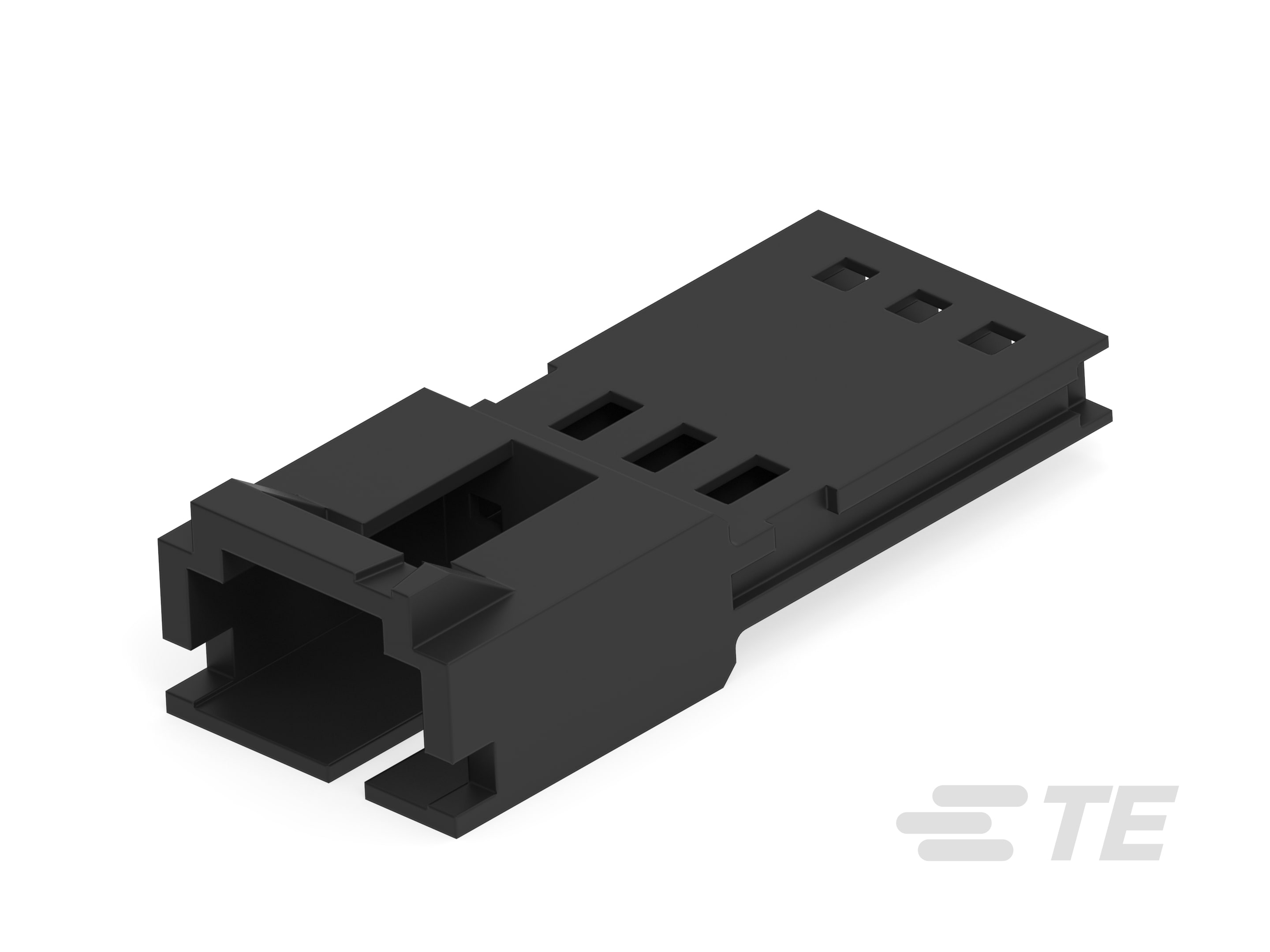

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Tipo de producto del conector :
Carcasa
-
Tipo de conector y de carcasa :
Conector macho
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Sellable :
No
-
El conector y el contacto terminan en :
Alambres y cables
Características de la configuración
-
Cantidad de posiciones :
3
-
Cantidad de filas :
1
Características eléctricas
-
Voltaje de operación (VAC):
250
-
Voltaje de resistencia del material dieléctrico (máx.) (VACrms):
600
-
Resistencia del aislamiento (MΩ):
5000
Características del cuerpo
-
Color primario del producto :
Negro
Características del contacto
-
Material base del contacto :
Bronce fosfórico
-
Tipo de contacto :
Receptáculo
-
Diseño de contactos :
En línea
-
Clasificación de la corriente del contacto (máx.) (A):
3
Características de la terminación
-
Método de terminación al hilo y el cable :
Desplazamiento de aislamiento (IDC), Engarzadora
Fijación mecánica
-
Tipo de retención de la conexión :
Enganche de retén
-
Alivio de tensión :
Sin
-
Retención de la conexión :
Con
-
Tipo de montaje del conector :
Montaje de cable (colgante libre)
Características de la carcasa
-
Material de la carcasa :
Termoplástico
-
Línea central (inclinación longitudinal) :
2.54 mm [ .1 in ]
Dimensiones
-
Alto del conector :
6.6 mm [ .26 in ]
-
Espaciado de fila a fila :
2.54 mm [ .1 in ]
-
Longitud del conector :
10.03 mm [ .39 in ]
Condiciones de uso
-
Intervalo de temperatura de operación :
-65 – 105 °C [ -85 – 221 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Señal
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación conforme a la prueba de hilo incandescente :
Pieza estándar (no se sometió a la prueba de hilo incandescente).
Características del empaquetado
-
Tipo de empaque :
Encapsulado
-
Cantidad de bultos :
500
