Sehen Sie sich die Produkte unten an, um Preisdetails zu erhalten.

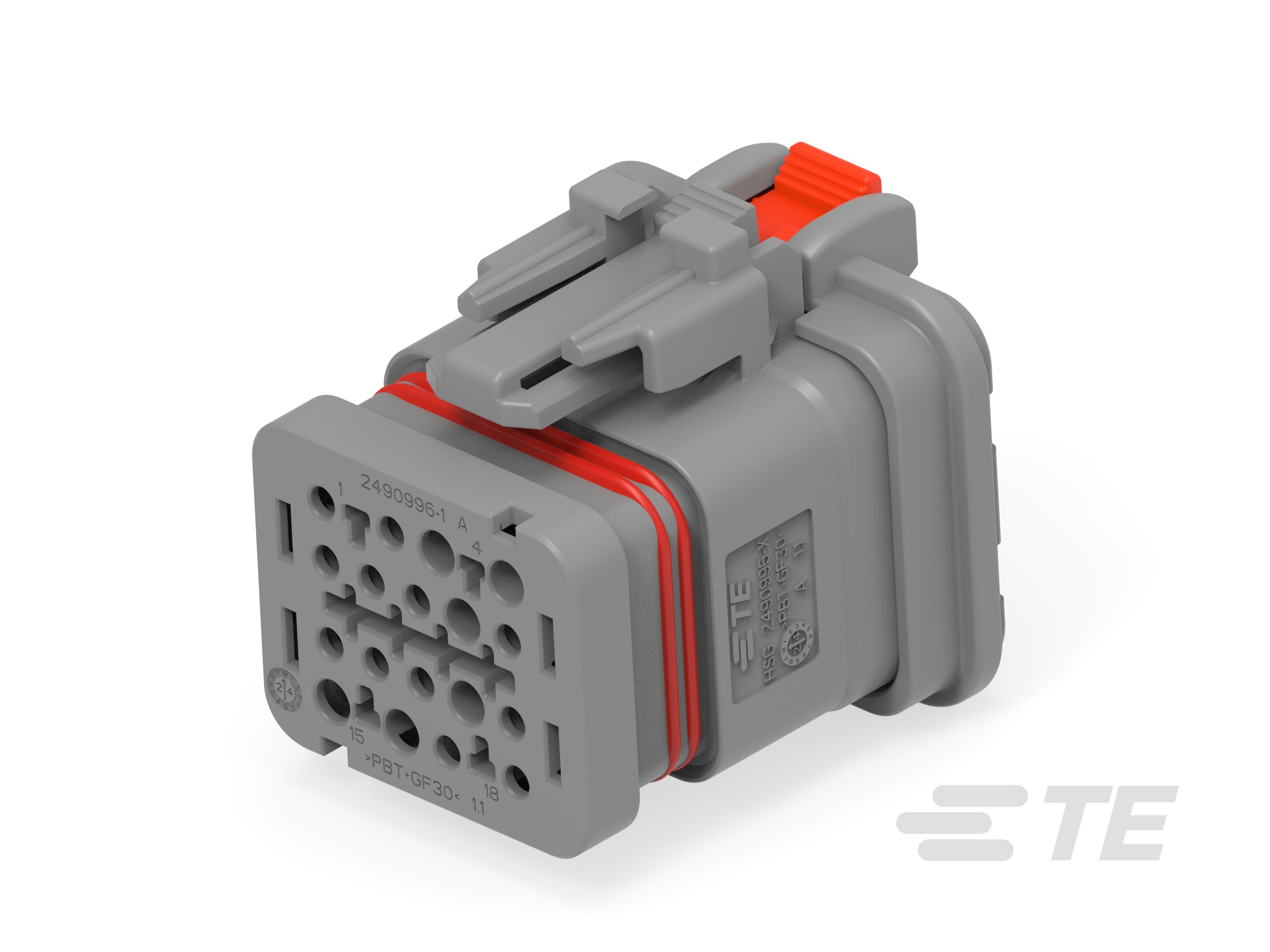

NTSEAL Buchsengehäuse

Mehr Weniger

Bildergalerie |

Kontakt aufnehmen

Produktmerkmale

Nominalspannungs-Architektur (V): 12 | 24
Steckverbinder- und Gehäusetyp : Buchsengehäuse | Stecker
Anzahl der Positionen : 18 | 20 | 26 | 36 | 38 | 48
Abdichtbar : Ja
Betriebstemperaturbereich : -40 – 125 °C [ -40 – 257 °F ]

Erhältlich von

Produkt	TE Teilenr.:	Dokumente	Nominalspannungs-Architektur	Steckverbinder- und Gehäusetyp	Anzahl der Positionen	Anzahl der Reihen	Steckverbinder-Positionssicherung (CPA)	Primäre Verriegelungsfunktion	Steckverbindersystem	Mitte-Mitte-Abstand (Pitch)	Stiftdurchmesser	Primäre Produktfarbe	Kontaktnennstrom (max.)	Stromkreis Anwendung	Steckverbinder und Kodierungscode
20POS,HYBRID,SOC HSG ASSY,SLD,COD A	2350890-1	Produktzeichnung 3D PDF	12 V	Buchsengehäuse	20	5	Ja	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Schwarz	13 A	Leistung	A
20POS,HYBRID,SOC HSG ASSY,SLD,COD B	2350890-2	Produktzeichnung 3D PDF	12 V	Buchsengehäuse	20	5	Ja	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Grau	13 A	Leistung	B
20POS,HYBRID,SOC HSG ASSY,SLD,COD C	2350890-3	Produktzeichnung 3D PDF	12 V	Buchsengehäuse	20	5	Ja	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Grün	13 A	Leistung	C
20POS,HYBRID,SOC HSG ASSY,SLD,COD D	2350890-4	Produktzeichnung 3D PDF	12 V	Buchsengehäuse	20	5	Ja	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Blau	13 A	Leistung	D
20POS,HYBRID,SOC HSG ASSY,SLD,COD A	1-2350890-1	Produktzeichnung 3D PDF	12 V	Buchsengehäuse	20	5	Nein	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Schwarz	13 A	Leistung	A
20POS,HYBRID,SOC HSG ASSY,SLD,COD B	1-2350890-2	3D PDF	12 V	Buchsengehäuse	20	5	Nein	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Grau	13 A	Leistung	B
20POS,HYBRID,SOC HSG ASSY,SLD,COD C	1-2350890-3	3D PDF	12 V	Buchsengehäuse	20	5	Nein	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Grün	13 A	Leistung	C
20POS,HYBRID,SOC HSG ASSY,SLD,COD D	1-2350890-4	3D PDF	12 V	Buchsengehäuse	20	5	Nein	Ins Gehäuse integriert	Draht-an-Draht	3.5 mm	1 mm, 1.55 mm	Blau	13 A	Leistung	D
48POS,HYBRID,SOC HSG ASSY,SLD,COD A	2366494-1	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	48	6	Ja	Rastfeder	Draht-an-Draht	1.75 mm	-	-	Schwarz	-	-	-	-	A
48POS,HYBRID,SOC HSG ASSY,SLD,COD B	2366494-2	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	48	6	Ja	Rastfeder	Draht-an-Draht	1.75 mm	-	-	Grau	-	-	-	-	B
48POS,HYBRID,SOC HSG ASSY,SLD,COD C	2366494-3	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	48	6	Ja	Rastfeder	Draht-an-Draht	1.75 mm	-	-	Grün	-	-	-	-	C
48POS,HYBRID,SOC HSG ASSY,SLD,COD D	2366494-4	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	48	6	Ja	Rastfeder	Draht-an-Draht	1.75 mm	-	-	Blau	-	-	-	-	D
26POS,HYBRID,SOC HSG ASSY,SLD,COD A	2405007-1	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	26	8	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Schwarz	-	-	Strom und Signale	A
26POS,HYBRID,SOC HSG ASSY,SLD,COD B	2405007-2	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	26	8	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grau	-	-	Strom und Signale	B
26POS,HYBRID,SOC HSG ASSY,SLD,COD C	2405007-3	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	26	8	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grün	-	-	Strom und Signale	C
26POS,HYBRID,SOC HSG ASSY,SLD,COD D	2405007-4	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	26	8	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Blau	-	-	Strom und Signale	D
36POS,HYBRID,SOC HSG ASSY,SLD,COD A	2445859-1	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	36	7	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Schwarz	25 A	Strom und Signale	A
36POS,HYBRID,SOC HSG ASSY,SLD,COD B	2445859-2	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	36	7	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grau	25 A	Strom und Signale	B
36POS,HYBRID,SOC HSG ASSY,SLD,COD C	2445859-3	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	36	7	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grün	25 A	Strom und Signale	C
36POS,HYBRID,SOC HSG ASSY,SLD,COD D	2445859-4	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	36	7	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Blau	25 A	Strom und Signale	D
38POS,Sz16,SOC HSG ASSY,SLD,COD A	2455359-1	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	38	6	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Schwarz	13 A	Strom und Signale	A
38POS,Sz16,SOC HSG ASSY,SLD,COD B	2455359-2	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	38	6	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grau	13 A	Strom und Signale	B
38POS,Sz16,SOC HSG ASSY,SLD,COD C	2455359-3	3D PDF	12 V, 24 V	Stecker	38	6	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grün	13 A	Strom und Signale	C
38POS,Sz16,SOC HSG ASSY,SLD,COD D	2455359-4	Produktzeichnung 3D PDF	12 V, 24 V	Stecker	38	6	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Blau	13 A	Strom und Signale	D
18POS,Sz16,SOC HSG ASSY,SLD,COD A	2490856-1	Produktzeichnung 3D PDF	24 V	Stecker	18	4	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Schwarz	-	-	Strom und Signale	A
18POS,Sz16,SOC HSG ASSY,SLD,COD B	2490856-2	3D PDF	24 V	Stecker	18	4	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grau	-	-	Strom und Signale	B
18POS,Sz16,SOC HSG ASSY,SLD,COD C	2490856-3	3D PDF	24 V	Stecker	18	4	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Grün	-	-	Strom und Signale	C
18POS,Sz16,SOC HSG ASSY,SLD,COD D	2490856-4	3D PDF	24 V	Stecker	18	4	Ja	Rastfeder	Kabel-an-Kabel	-	-	-	-	Blau	-	-	Strom und Signale	D

Eigenschaften

Bitte lesen Sie die Produktunterlagen oder kontaktieren Sie uns, wenn Sie aktuelle Informationen zu Zulassungen oder Freigaben benötigen.

Produktmerkmale

Gemischte und Hybrid-Steckverbinder Ja
Steckverbinderform Rechteckig
Steckverbinder- und Gehäusetyp Buchsengehäuse | Stecker
Abdichtbar Ja
Primäre Verriegelungsfunktion Ins Gehäuse integriert | Rastfeder
Steckverbindersystem Draht-an-Draht | Kabel-an-Kabel
Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Positionen 18 | 20 | 26 | 36 | 38 | 48
Anzahl der Reihen 4 | 5 | 6 | 7 | 8

Elektrische Kennwerte

Nominalspannungs-Architektur (V) 12 | 24

Sonstige Eigenschaften

Primäre Produktfarbe Blau | Grau | Grün | Schwarz
Steckverbinder und Kodierungscode A | B | C | D

Kontaktmerkmale

Kontakttyp Buchse | Stecksockel
Kontaktgröße Größe 12 | Größe 16 | Größe 20
Stiftdurchmesser (mm) 1 | 1.55
Stiftdurchmesser (in) .039 | .061
Kontaktnennstrom (max.) (A) 13 | 25

Montage und Anschlusstechnik

Gegensteckführung Mit
Gegensteckführungstyp Kodiert
Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) (mm) 1.75 | 3.5
Mitte-Mitte-Abstand (Pitch) (in) .068 | .138

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 125 °C [ -40 – 257 °F ]
Betriebstemperatur (max) 125 °C [ 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Leistung | Strom und Signale

Weitere

Steckverbinder-Positionssicherung (CPA) Ja | Nein

Literatur

Keine Dokumentation verfügbar.

NTSEAL Buchsengehäuse

Produktmerkmale

Nominalspannungs-Architektur (V): 12 | 24

Steckverbinder- und Gehäusetyp : Buchsengehäuse | Stecker

Anzahl der Positionen : 18 | 20 | 26 | 36 | 38 | 48

Abdichtbar : Ja

Betriebstemperaturbereich : -40 – 125 °C [ -40 – 257 °F ]

Produktmerkmale

Gemischte und Hybrid-Steckverbinder Ja

Steckverbinderform Rechteckig

Steckverbinder- und Gehäusetyp Buchsengehäuse | Stecker

Abdichtbar Ja

Primäre Verriegelungsfunktion Ins Gehäuse integriert | Rastfeder

Steckverbindersystem Draht-an-Draht | Kabel-an-Kabel

Steckverbinder/Kontakt-Anschluss an Leitungen und Kabel

Konfigurationsmerkmale

Anzahl der Positionen 18 | 20 | 26 | 36 | 38 | 48

Anzahl der Reihen 4 | 5 | 6 | 7 | 8

Elektrische Kennwerte

Nominalspannungs-Architektur (V) 12 | 24

Sonstige Eigenschaften

Primäre Produktfarbe Blau | Grau | Grün | Schwarz

Steckverbinder und Kodierungscode A | B | C | D

Kontaktmerkmale

Kontakttyp Buchse | Stecksockel

Kontaktgröße Größe 12 | Größe 16 | Größe 20

Stiftdurchmesser (mm) 1 | 1.55

Stiftdurchmesser (in) .039 | .061

Kontaktnennstrom (max.) (A) 13 | 25

Montage und Anschlusstechnik

Gegensteckführung Mit

Gegensteckführungstyp Kodiert

Steckverbinderbefestigungs-Typ Kabelbefestigung (freihängend)

Gehäusemerkmale

Mitte-Mitte-Abstand (Pitch) (mm) 1.75 | 3.5

Mitte-Mitte-Abstand (Pitch) (in) .068 | .138

Verwendungsbedingungen

Betriebstemperaturbereich -40 – 125 °C [ -40 – 257 °F ]

Betriebstemperatur (max) 125 °C [ 257 °F ]

Betrieb/Anwendung

Stromkreis Anwendung Leistung | Strom und Signale

Weitere

Steckverbinder-Positionssicherung (CPA) Ja | Nein
