Demo: Montage eines einwandigen Warmschrumpfschlauchs
Schnelle Isolierung und Schutz

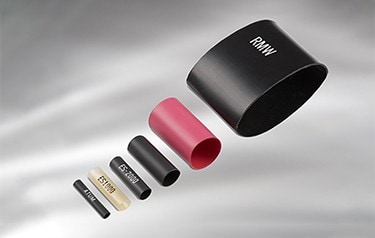

Der einwandige Warmschrumpfschlauch bietet Isolation sowie Zugentlastung und schützt vor mechanischen Schäden und Abrieb. Unsere Warmschrumpfschläuche sind eine leistungsstarke Alternative zu Standardtechniken der Isolation wie Band oder Spritzguss. Die Warmschrumpfschläuche sind in einer Vielzahl von Größen, Farben und Materialien erhältlich. Durch Erwärmen schrumpft der Schlauch und passt sich so der Größe und Form des darunterliegenden Materials an. Dadurch wird die Montage vereinfacht und beschleunigt.
Wärmeschrumpfschläuche: Engineering & Tech-Ressourcen
Willkommen im TE Engineering Resource Hub für Wärmeschrumpfschläuche – Ihre zentrale Quelle für Engineering-Insights, technische Dokumentation und Anwendungsempfehlungen zu den führenden Wärmeschrumpfschlauchlösungen von TE Connectivity.
Produkteigenschaften
Einwandige Warmschrumpfschläuche
- Muffenschutz zur Abschirmung
- Elektrische Isolation
- Mechanischer Schutz für Schläuche
- Geräuschreduzierung für Rohrleitungen
- Isolierung und Zugentlastung für Feinmessdraht und Glasfaserkabel
- Feuchtigkeits-, schimmel- und witterungsbeständig für Außenanwendungen
- Thermische Isolierung von Substraten, Rohrleitungen, Schläuchen und Kabeln
Raten und Prüfungen
Einwandige Warmschrumpfschläuche
- Schrumpfrate von 2:1 bis 4:1
- Zahlreiche Farboptionen
- Verschiedene Grade an Flammbeständigkeit sowie Beständigkeit gegenüber Hitze, Chemikalien und mechanischen Beschädigungen.
- Anerkennung durch verschiedene Prüfbehörden
- Mehrere Produkte werden in flammwidrigen FR-Versionen (Flame-Retardant) angeboten
- Die meisten Produkte sind UL recognized (UL-anerkannt)/CSA-zertifiziert
- Neue gekennzeichnete Versionen ermöglichen eine einfache Kennzeichnung
- Laufende Längen und Zuschnitte in Sonderlängen
- Kundenspezifische Spezifikationstoleranzen und Lieferlängen
- Sonder-Innendurchmesser im gedehnten und/oder rückverformten Zustand
- Einhaltung der AMS-DTL-23053- und MIL-PRF-46846-Normen
Erweitertes Portfolio an einwandigen Warmschrumpfschläuchen
Anwendungsbereiche
Produktspezifikationen
Einwandige Warmschrumpfschläuche
| Flexibilität | Podukt | Betriebstemperatur (°C) | Mindesttemp. (C) | Mindesttemp. für vollständige Rückverformung (°C) | Schrumpfrate |
|---|---|---|---|---|---|
| Sehr flexibel | LSTT |
40 bis 125 |
65 |
110 |
2:1 |
| Sehr flexibel | SWFR X2 | –30 bis 125 | 70 | 90 | 2:1 |
| Sehr flexibel | SWFR X4 | –30 bis 125 | 70 | 90 | 2:1 |
| Sehr flexibel | Versafit | 55 bis 135 |
70 |
90 |
2:1 |
| Sehr flexibel | Versafit 3X |
55 bis 135 |
70 |
90 |
3:1 |
| Sehr flexibel | Versafit V2 |
–30 bis 125 |
70 |
90 |
2:1 |
| Sehr flexibel | Versafit V4 |
–30 bis 125 |
70 |
90 |
2:1 |
| Flexibel | BRST |
–40 bis 120 |
95 |
130 |
2:1 |
| Flexibel | CGPE 105 |
–70 bis 105 |
85 |
110 |
2:1 |
| Flexibel | CGPT | –40 bis 135 |
80 |
120 |
2:1 |
| Flexibel | DCPT | 55 bis 135 |
95 |
120 |
2:1 |
| Flexibel | RNF-100 |
55 bis 135 |
95 |
121 |
2:1 |
| Flexibel | RNF-3000 |
55 bis 135 |
80 |
120 |
3:1 |
| Flexibel | RP-4800 |
55 bis 135 |
95 |
121 |
4:1 |
| Flexibel | TUGA | –55 bis 125 |
85 |
110 |
2:1 |
| Halbstarr | CRN |
55 bis 135 |
110 |
135 |
2:1 |
| Halbstarr | RT-3 |
55 bis 135 |
110 |
135 |
2,5:1 |
