Elektrische Steckverbinder für die Stromversorgung verbinden elektrische Leiter miteinander und können so Stromnetze reparieren oder erweitern. Sie können auch zur Erdung eingesetzt werden, um das Netz, die Anlagen und letztlich Menschen zu schützen. Die elektrischen Steckverbinder von TE sind für Nieder-, Mittel- und Hochspannungsleiter erhältlich – sowohl für freie als auch für isolierte Leiter. Sie sind in verschiedenen Materialien erhältlich und für ein breites Anwendungsspektrum geeignet, beispielsweise für erdverlegte, Freileitungs-, Umspannwerks- und Erdungsanwendungen. Unser Sortiment an elektrischen Verbindern wurde nach höchsten Qualitäts- und Designstandards entwickelt und zeichnet sich durch Eigenschaften wie Korrosionsbeständigkeit, Isolation, Materialfestigkeit, Langlebigkeit, Flexibilität und mehr aus.
Verbindungstechnik
Umspannwerke sind ein neuralgischer Punkt der elektrischen Stromversorgung und müssen sehr zuverlässig sein, um den wachsenden Anforderungen zu entsprechen. Für Hochspannungsumspannwerke von 60 kV bis 550 kV bieten wir an:
- Hochspannungsklemmen und-verbinder: Unser Sortiment an SIMABUS- und SIMAFLEX Klemmen und Verbindern ist für AC- und DC-Anwendungen bis 500 kV ausgelegt. Sie dienen der Verbindung von Aluminiumröhren und Freileitungssteckern.
- Erdungsbügel, Endkappen und Distanzstücke

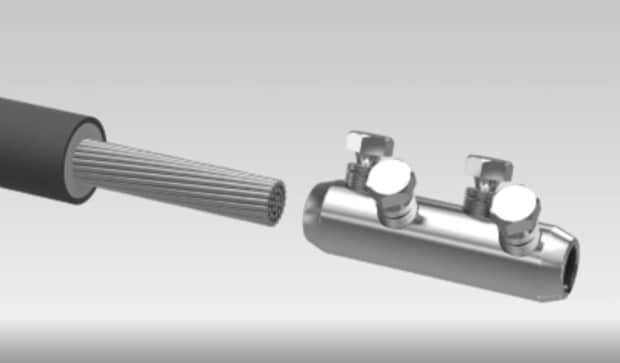

Stellen Sie bei der Montage eines Schraubverbinders für Mittelspannungsmuffen sicher, dass der Leiter vollständig im Verbinder sitzt: zwischen Kabelisolierung und Verbinder darf kein Platz sein. Entfernen Sie andernfalls den Leiter wieder aus dem Schraubverbinder und schneiden Sie ihn auf die richtige Länge zu.
-

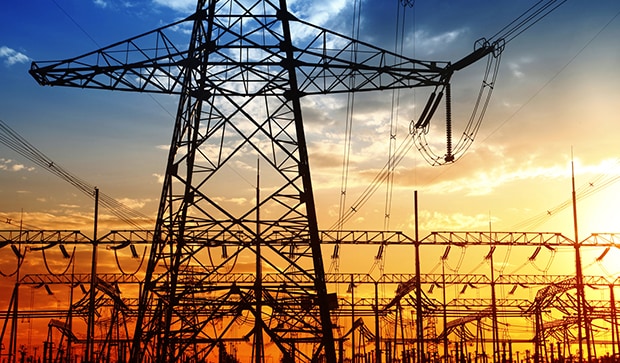

Die Zukunft der Hochspannungsübertragung (Englisch)
Erdverbindungen
Erdverlegte Energienetze erfordern zuverlässige Garnituren, die einfach zu montieren sind, um Effizienz und Netzausfallsicherheit zu unterstützen. Unser Angebot an Kabelgarnituren umfasst Warmschrumpf-, Kaltschrumpf-, Gießarz- und Gel-Technologien. Das Sortiment beinhaltet:
- Schraubkabelschuhe mit Abreißköpfen und Kabelschuhe: Unsere aus Aluminiumlegierungen und/oder Kupfer gefertigten und universell einsetzbaren Verbinder und Kabelschuhe sind mit Scherbolzentechnologie ausgestattet. Diese sorgt für eine optimale Kontaktkraft und trägt dazu bei, den Übergangswiderstand zu minimieren.
- Schraubverbinder und Kabelschuhe: Unsere UTILUX und SIMEL Baureihen sind in Aluminium, Kupfer und bimetallischer Ausführung erhältlich. Diese Produkte sollten mit Werkzeugen gecrimpt werden, die wir auch in unserem Portfolio anbieten.
- Piercing-Verbinder (IPC): Vollisolierte Klemmen aus hochfestem Kunststoff mit eingepressten Kontaktzähnen für die Montage unter Spannung. Diese Verbinder können in Niederspannungsnetzen unter Spannung eingesetzt werden. Mit der Isolierungsdurchdringungs-Technologie ist kein Abisolieren der Kabelisolierung notwendig. Unsere Verbinder sind für alle Arten von Leitern, Sektor- oder Rundform, massive oder mehrlitzige Aluminium- und Kupferleiter geeignet.
Freileitungsklemmen
Freileitungsverbindungen müssen rauen Umgebungsbedingungen standhalten, ohne die Leistungsfähigkeit des Netzes zu beeinträchtigen. Unser Angebot für Freileitungsstromnetze umfasst:
- Kabelklemmen für Stromkabel Die Hänge- und Abspannklemmen von TE sind flexibel einsetzbar und beständig gegen Korrosion und Temperaturschwankungen.
- AMPACT Freileitungsklemmen Dieser Bereich ist für Kabel bis 3000 mm für Verteiler-, Umspann- und Übertragungsanwendungen bis 500 kV geeignet. Mithilfe einer Keilklemme aus Metall befestigen die AMPACT Freileitungsklemmen die beiden Leiter an den gegenüberliegenden Enden der C-Klemme. Ihre Federkraft verhindert zudem Kriechstrom, indem die Ausdehnung und die Kontraktion der Baugruppe während eines Temperaturwechsels kompensiert werden.
- AMPACT In-line Schalter (ILD): Diese kombinieren die Zuverlässigkeit von Kupferkontaktkomponenten und einer doppelten Kette aus Polymerisolatoren mit der AMPACT Jochbaugruppe. Das Ergebnis ist ein Reihenschalter für Verteilungsleitungen von 15 kV bis 69 kV.
- Piercing-Verbinder (IPC): Unsere IPCs bieten elektrische Anschlüsse für Aluminium- und Kupferlitzenleiter. In spritzgegossenen Kunststoffträgern eingebettete und von einem Abdichtungsgemisch umgebene Metallummantelungen sichern elektrischen Kontakt in Freileitungsstromnetzen mit Niederspannung. Eine einzige Abreißkopfschraube zieht die zwei Teile des Verbinders zusammen und durchtrennt sie, wenn die Zähne die Isolierung durchdrungen und Kontakt mit den Leiterlitzen hergestellt haben.
- Herausnehmbare Leistungsschalter: Diese ermöglichen eine Trennstelle in isolierten Niederspannungsleitungen bis maximal 60 A.
Erdungslösungen
Die richtige Erdung ist entscheidend für den effektiven Betrieb aller elektrifizierten Systeme: Strom, Telekommunikation und Datenaustausch. Unser Angebot:
- Erdungsverbinder: Diese Verbinderkategorie wird für Erdungsanwendungen für Geräteerde, System-Erde, Bodenelektroden-Systeme sowie Blitzschutzerdanwendungen eingesetzt. Vor kurzem haben wir exothermische Schweißverbindungen von AMP Weld zu unserer bestehenden Produktlinie hinzugefügt, die WRENCH-LOK, SHEAR-LOK und AMPACT Kupferfreileitungsklemmen umfasst. Unser exothermer Schweißprozess von AMP Weld verbindet Leiter und schafft so Erdungsverbindungen.
- Linkboxen: Unsere Linkboxen bieten eine abgedichtete und trockene Umgebung für Hochspannungs-Erdungssteckverbinder mit Kabelmantel. Sie reduzieren Spannungen und Ausgleichsströme.
Kabelwerkzeuge
Um Sie bei der Montage unserer Kabelgarnituren zu unterstützen, bieten wir verschiedene Werkzeuge für die Kabelbearbeitung an.
