Descripción general del conector DEUTSCH STRIKE e instrucciones de montaje (en inglés)

Obtenga información sobre nuestros conectores DEUTSCH STRIKE de servicio pesado que cuentan con un bloqueo de palanca para el acoplamiento. Vea este video para obtener una descripción general de los conectores e instrucciones paso a paso sobre la inserción y la remoción de los contactos, como así también sobre el acoplamiento y desacoplamiento.

Inserción del contacto

  1. Asegúrese de que el bloqueo de TPA esté abierto.
  2. Sostenga el conector con la arandela trasera o el enrutador de alambre frente a usted.
  3. Empuje el contacto directamente en la arandela hasta que se sienta un tope positivo. Un ligero tirón confirmará que está debidamente bloqueado en su lugar.
  4. Presione para cerrar el TPA. El TPA no se cerrará a menos que todos los contactos estén completamente asentados en el conector.

Remoción del contacto

  1. Quite el TPA con las herramientas de remoción adecuadas.
  2. Desbloquee los contactos y tire del alambre.
  1. Instrucciones para el remachado de contactos DEUTSCH (inglés)

En este video, se mostrará en detalle cómo remachar los contactos DEUTSCH con herramientas manuales.

Video instructivo para el remachado de contactos de la serie DEUTSCH de TE Connectivity.

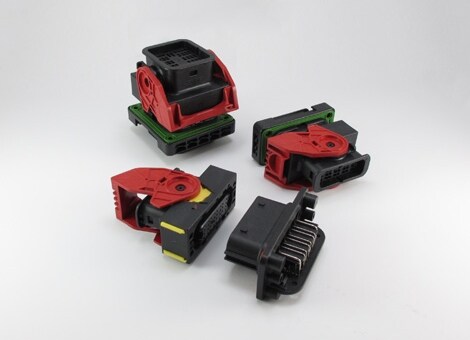

Ver todos los conectores DEUTSCH STRIKE

Nuestros conectores DEUTSCH STRIKE están disponibles en dos carcasas resistentes de diferentes tamaños. Estos conectores están disponibles en 32 y 64 cavidades y aceptan contactos DEUTSCH de tamaño 16 y 20.
Contactos resistentes DEUTSCH

Contactos resistentes DEUTSCH

Los contactos sólidos de DEUTSCH terminan cables de 4 AWG a 22 AWG (25 - 0,35 mm²) y están disponibles en 5 tamaños cada uno de los pines y zócalos. Están disponibles con un acabado de niquelado o chapado en oro.

Contactos estampados y modelados DEUTSCH

Contactos estampados y formados de estilo DEUTSCH terminan con cable de 10 AWG a 22 AWG (6,0 - 0,35 mm²). Están disponibles en níquel, estaño o chapado en oro opcional y en múltiples tamaños para acomodar una amplia gama de aislamiento de alambre.

Grupo de productos

Conectores DEUTSCH DT

Nuestros conectores DEUTSCH DT cuentan con confiabilidad probada en la práctica y resistencia de calidad. Algunos puntos fuertes de la serie DT son el montaje opcional de bridas, las disposiciones de múltiples pines y la flexibilidad de diseño.

Grupo de productos

CONECTORES DEUTSCH HDP20

Nuestros conectores DEUTSCH HDP20 son conectores de varios pines con carcasa de material compuesto, sellados a prueba de factores ambientales y de servicio pesado.

Grupo de productos

Conectores DEUTSCH DRC

Nuestros conectores DEUTSCH DRC están diseñados para aplicaciones de alto número de pines y entornos hostiles.
