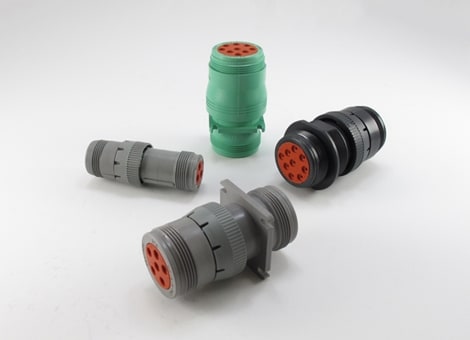

Descripción general del conector DEUTSCH HD10 e instrucciones de montaje (en inglés)
Inserción del contacto
- Sostenga el conjunto de alambre y contacto entre el pulgar y el índice en el alambre, aproximadamente una pulgada detrás del cilindro de engarce del contacto.
- Sostenga el conector con la arandela trasera frente a usted.
- Empuje el contacto directamente en la arandela del conector hasta que se sienta un tope positivo. Los dedos de retención en el conector se ajustarán detrás del hombro del contacto y lo bloquearán en su lugar. Un ligero tirón confirmará que está debidamente sellado.
Remoción del contacto
- Con un inserto trasero frente a usted, coloque la herramienta de plástico del tamaño correcto sobre el cable del contacto que se va a quitar.
- Deslice la herramienta a lo largo del alambre en la cavidad del inserto hasta que enganche el contacto y se sienta la resistencia. El clip de retención del contacto estará en la posición desbloqueada.
- Extraiga el conjunto de alambre y contacto del conector.
En este video, se mostrará en detalle cómo remachar los contactos DEUTSCH con herramientas manuales.
