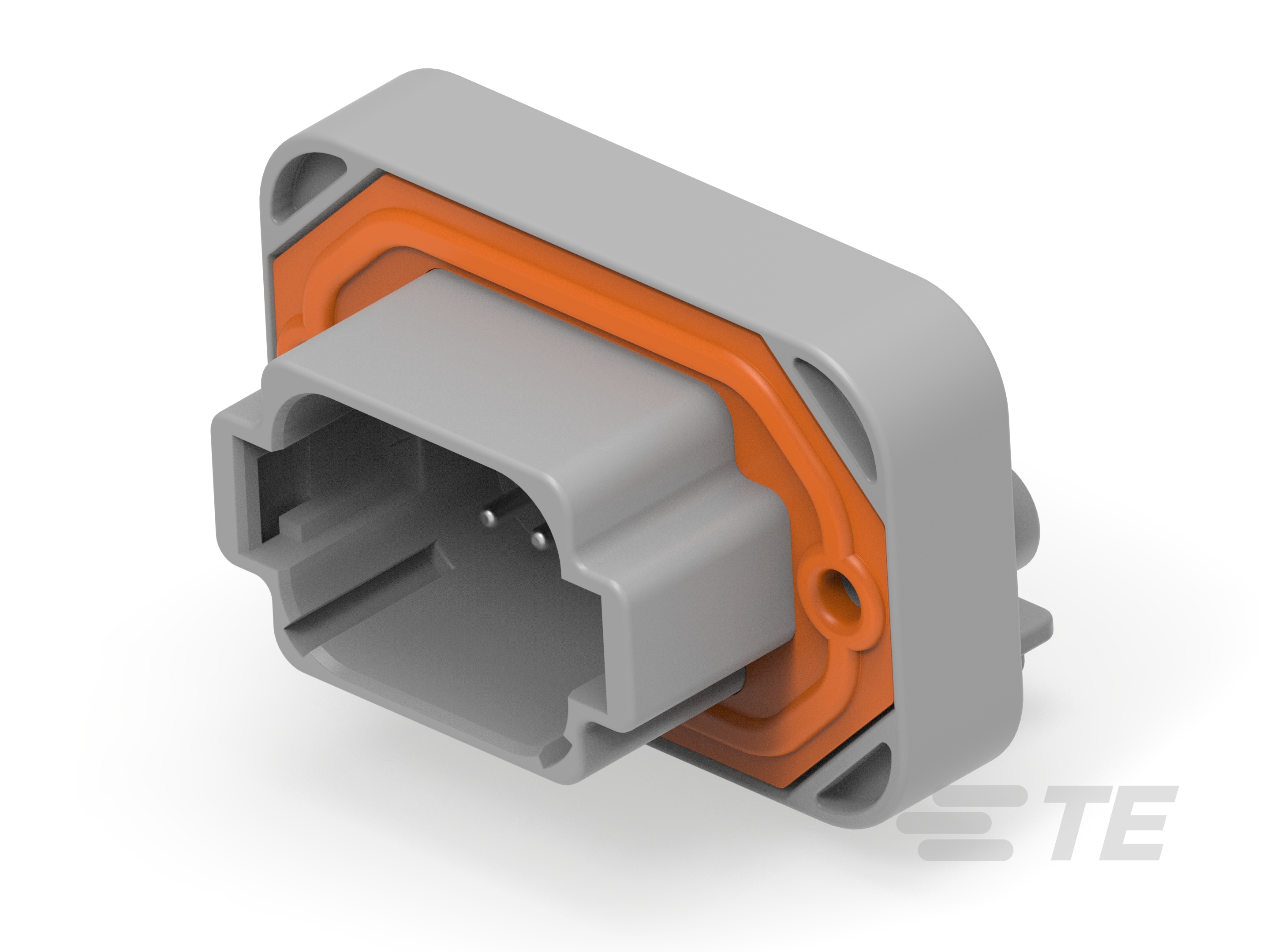

Características del tipo de producto
-
Tipo de cabezal :
Totalmente blindado
-
Tipo de montaje del conector PCB :
Cabezal para montaje PCB
-
Forma del conector y de la carcasa :
Rectangular
-
Sistema de conectores :
Cable a placa, Cable a placa
-
Sellable :
Sí
-
El conector y el contacto terminan en :
Alambres y cables
-
Cabezal mixto e híbrido :
No
Características de la configuración
-
Cantidad de posiciones de señal :
8
-
Cantidad de posiciones :
8
-
Orientación del soporte para placas para circuitos impresos :
Ángulo recto
-
Cantidad de filas :
2
-
Cantidad de secciones :
1
Características eléctricas
-
Voltaje de operación (VAC):
250
-
Voltaje de operación (VDC):
250
-
Arquitectura del voltaje nominal (V):
12, 24
-
Clasificación de voltaje (máx.) (VAC):
250
-
Clasificación de voltaje (máx.) (VDC):
250
Características del cuerpo
-
Color primario del producto :
Gris
-
Código del conector :
A
Características del contacto
-
Tipo de contacto :
Pin
-
Tamaño del contacto :
Tamaño 16
-
Diámetro del pin de conexión :
1.59 mm [ .063 in ]
-
Material del enchapado que se utilizó en el área de conexión del contacto :
Níquel
-
Clasificación de la corriente del contacto (máx.) (A):
13
Características de la terminación
-
Método de terminación de la placa para circuitos impresos :
Orificio pasante: soldadura
Fijación mecánica
-
Tipo de retención de la conexión :
Interfaz de bloqueo
-
Tipo de retención del soporte para placas para circuitos impresos :
Tornillo de montaje
-
Retención del soporte para placas para circuitos impresos :
Con
-
Característica del montaje en panel :
Con
-
Alineación de montaje de la placa para circuitos impresos :
Sin
-
Alineación de conexión :
Con
-
Retención de la conexión :
Con
-
Tipo de alineación de conexión :
Con código
-
Tipo de montaje del conector :
Montaje en placa
-
Orificios de montaje :
Con
Características de la carcasa
-
Línea central (inclinación longitudinal) :
5.46 mm [ .215 in ]
Dimensiones
-
Alto del perfil desde la placa para circuitos impresos :
35.48 mm [ 1.397 in ]
-
Grosor de la placa para circuitos impresos (recomendado) :
.78 – 2.36 mm [ .031 – .093 in ]
-
Ancho del conector :
55.12 mm [ 2.17 in ]
-
Longitud del conector :
39.24 mm [ 1.545 in ]
Condiciones de uso
-
Temperatura de operación (máx.) :
125 °C [ 257 °F ]
-
Intervalo de temperatura de operación :
-55 – 125 °C [ -67 – 257 °F ]
Operación/aplicación
-
Apantallado :
No
-
Aplicación de circuitos :
Potencia y señal
Estándares de la industria
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación de UL :
Reconocido
-
Grado de protección :
No probado
Características del empaquetado
-
Tipo de empaque :
Caja, Caja
-
Cantidad de bultos :
125
Otro
-
Número de interfaz :
DT04-08PA
