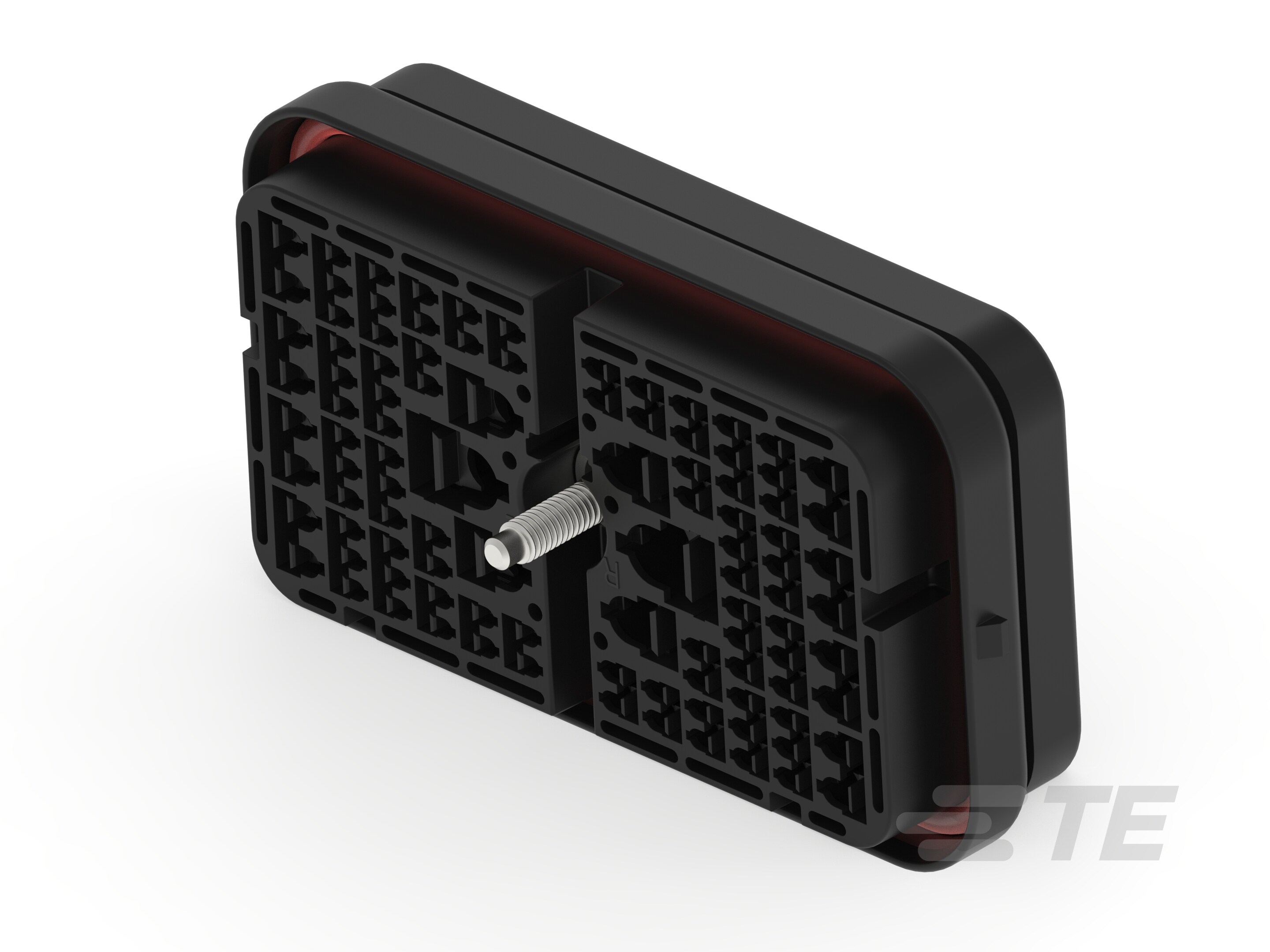

Características del tipo de producto
-
Forma del conector y de la carcasa :
Rectangular
-
Sistema de conectores :
Cable a cable, Cable a cable
-
Tipo de conector y de carcasa :
Carcasa para terminales hembra
-
Sellable :
Sí
-
El conector y el contacto terminan en :
Alambres y cables
-
Característica de bloqueo primario :
Integrado en la carcasa
-
Conector mixto e híbrido :
Sí
Características de la configuración
-
Código del sello del conector :
Sello E
-
Cantidad de posiciones :
102
-
Cantidad de filas :
16
-
Posición de la cavidad en blanco :
0
Características eléctricas
-
Voltaje de operación (VAC):
250
-
Voltaje de operación (VDC):
250
-
Arquitectura del voltaje nominal (V):
12, 24, 48
Características del cuerpo
-
Ángulo de salida del cable :
180°
-
Color primario del producto :
Negro
-
Código del conector :
B
Características del contacto
-
Tipo de contacto :
Enchufe
-
Tamaño del contacto :
Tamaño 12, Tamaño 16, Tamaño 4, Tamaño 8
-
Diámetro del pin de conexión (mm):
1.59, 2.39, 3.61, 5.72
-
Diámetro del pin de conexión (in):
.063, .094, .142, .225
-
Clasificación de la corriente del contacto (máx.) (A):
13, 25, 60, 100
Fijación mecánica
-
Alineación de conexión :
Con
-
Tipo de alineación de conexión :
Con código
-
Alivio de tensión :
Con
-
Tipo de montaje del conector :
Montaje de cable (colgante libre), Montaje en panel
-
Tecnología de aseguramiento de la posición del terminal :
Sí
Características de la carcasa
-
Material de la carcasa :
PA GF
-
Línea central (inclinación longitudinal) (mm):
4.45, 6.71, 22.5
-
Línea central (inclinación longitudinal) (in):
.175, .264, .886
Dimensiones
-
Intervalo del diámetro del material aislante compatible (mm):
1.35 – 3.05, 2.46 – 4.01, 3.43 – 5.59, 6.63 – 7.42
-
Intervalo del diámetro del material aislante compatible (in):
.053 – .12, .097 – .158, .135 – .22, .261 – .292
-
Espaciado de fila a fila (mm):
3.81, 4.83, 6.6, 7.62, 8.61, 8.63
-
Espaciado de fila a fila (in):
.15, .19, .26, .3, .339, .34
-
Longitud del producto :
45.16 mm [ 1.778 in ]
-
Ancho del producto :
125.75 mm [ 4.951 in ]
-
Alto del conector :
75.34 mm [ 2.966 in ]
Condiciones de uso
-
Temperatura de operación (máx.) :
125 °C [ 257 °F ]
-
Intervalo de temperatura de operación :
-55 – 125 °C [ -67 – 257 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia y señal
Estándares de la industria
-
Compatible con organizaciones o normas :
SAE J2030
-
Grado de protección :
IP68, IP6K9K
Características del empaquetado
-
Tipo de empaque :
Caja, Caja
-
Cantidad de bultos :
72
Otro
-
Capacidad de la tecnología de aseguramiento de posición del conector :
No
-
Con capacidad de reparación :
Sí
