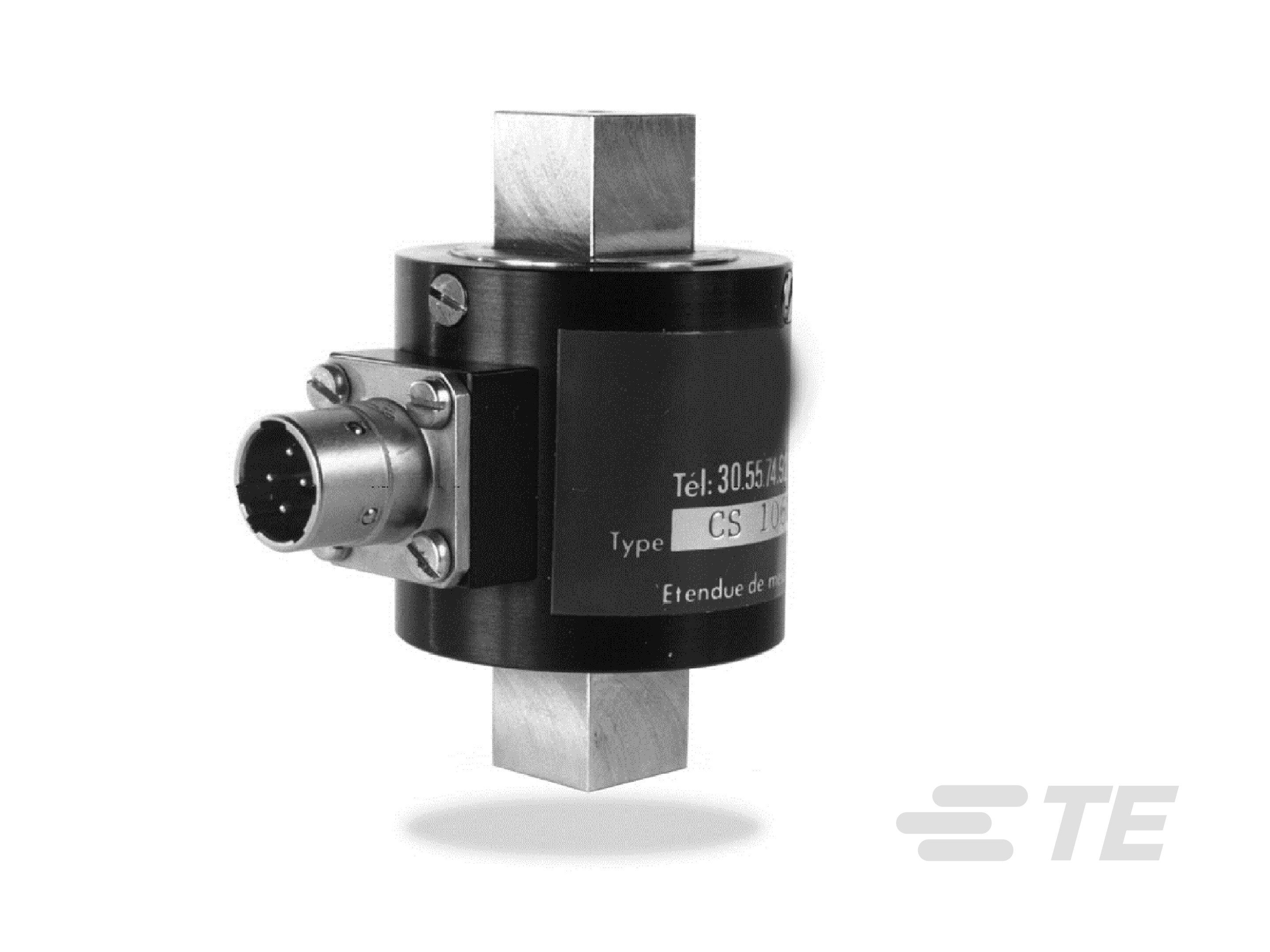

SENSOR DE TORQUE DE REACCIÓN - ACOPLADOR MACHO CUADRADO

MEAS

MEAS CS

El medidor CS1060 fue diseñado para medir el par de reacción.

Más Menos

Hoja de datos |
Ficha técnica|

Contáctanos

Características del producto

Tipo de sensor de par : Sensores de par de torsión estático
Dirección de fuerza : Sentido antihorario | Sentido horario
Rango total (Nm): 5 | 15 | 20 | 50 | 100 | 160 | 300 | 800 | 5000
Rango total (lbf): 4 | 12 | 16 | 40 | 80 | 128 | 240 | 640 | 4000
Velocidad de rotación (RPM): Estático

Disponible en

Producto	Núm. de pieza de TE	Dirección de fuerza	Rango total	Rango total	Voltaje de suministro	Tipo de señal de salida	Conformidad con la directiva RoHS de la UE	En conformidad con las normas VFU de la UE
CS1060-A2-100Nm	20017047-00	Sentido antihorario, Sentido horario	100 Nm	80 lbf	'-15 – 15 VDC	±5 V	-	-
CS1060-5KNm-/PE	10219212-00	Sentido antihorario, Sentido horario	5000 Nm	4000 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-20Nm	ECS106-20-C20001	Sentido antihorario, Sentido horario	20 Nm	16 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-100NM	ECS106-100-C20001	Sentido antihorario, Sentido horario	100 Nm	80 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-160Nm	ECS106-160-C00001	Sentido antihorario, Sentido horario	160 Nm	128 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-5NM	ECS106-5-C20001	Sentido antihorario, Sentido horario	5 Nm	4 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-A2-20Nm-/Z14/PE	10219598-00	Sentido antihorario, Sentido horario	20 Nm	16 lbf	'-15 – 15 VDC	±5 V	-	-
CS1060-A1-300Nm	20020544-00	Sentido antihorario, Sentido horario	300 Nm	240 lbf	10 – 30 VDC	±2 V	-	-
CS1060-A1-100Nm	20020543-00	Sentido antihorario, Sentido horario	100 Nm	80 lbf	10 – 30 VDC	±2 V	-	-
CS1060-A1-800Nm	20020545-00	Sentido antihorario, Sentido horario	800 Nm	640 lbf	10 – 30 VDC	±2 V	-	-
CS1060-15NM	ECS106-15-C00001	Sentido antihorario, Sentido horario	15 Nm	12 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-50NM	ECS106-50-C20001	Sentido antihorario, Sentido horario	50 Nm	40 lbf	1 – 10 VDC	±2 mV/V	-	-
CS1060-A1-3000Nm	20007562-00	Sentido antihorario, Sentido horario	300 Nm	240 lbf	10 – 30 VDC	±2 V	-	-

Descripción General

Su elemento de detección se basa en galgas extensométricas de capa delgada en una configuración de puente de Wheatstone que proporciona una excelente estabilidad de temperatura. Opcionalmente, el sensor de par puede recibir un amplificador integrado para una salida de alto nivel. Las gamas intermedias están disponibles sin costo adicional. Con muchos años de experiencia en el diseño y la fabricación de sensores, trabajamos con los clientes para diseñar o personalizar sensores destinados a usos y entornos de prueba específicos. Para satisfacer tus necesidades, también ofrecemos sistemas completos con instalación incluida. Los componentes correspondientes (sensor, potencia, amplificador y pantalla digital) están formateados, calibrados y listos para su uso inmediato.

VENTAJAS

Acoplamiento macho cuadrado
De ±5 a ±7000 Nm
(de ±4 a ±5600 ft lbf).
Acero inoxidable
Salida de prensacables o conector
Amplificador incorporado a pedido
Adecuado para aplicaciones estáticas

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de sensor de par Sensores de par de torsión estático

Características eléctricas

Rango total (Nm) 5 | 15 | 20 | 50 | 100 | 160 | 300 | 800 | 5000
Rango total (lbf) 4 | 12 | 16 | 40 | 80 | 128 | 240 | 640 | 4000
Voltaje de suministro (VDC) 1 – 10 | 10 – 30 | '-15 – 15

Condiciones de uso

Rango de temperatura de funcionamiento -20 – 80 °C [ '-4 – 176 °F ]
Precisión (% of FS) ±.25

Operación/aplicación

Velocidad de rotación (RPM) Estático
Tipo de señal de salida ±2 mV/V | ±2 V | ±5 V

Otro

Dirección de fuerza Sentido antihorario | Sentido horario

Número de referencia

Número interno de TE CAT-TOR0005
