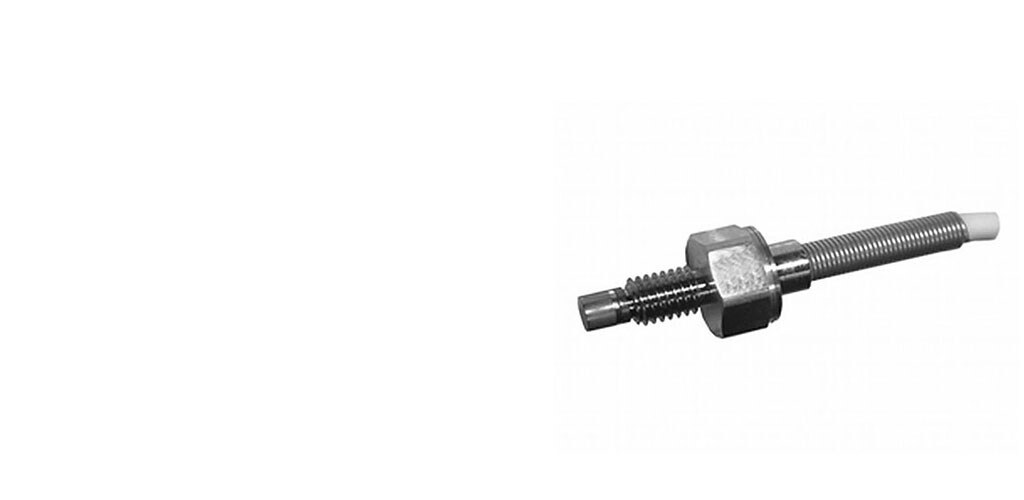

Transductor de presión miniatura con rosca M6x1

Transductor de presión miniatura con rosca M6x1-CAT-PTT0034
  • MEAS
|
  • MEAS XPM6
El transductor de presión miniatura con rosca M6x1 serie XPM6 está hecho de acero inoxidable y mide la presión estática y dinámica en una amplia variedad de condiciones, aun en entornos difíciles. Está disponible en rangos estándar de 0-20 a 1,000 bares [de 300 psi hasta 15,000 psi].
Más Menos
Contáctanos

Características del producto

  • Tipo de sensor de presión : Transductor de presión miniatura

  • Tipo de presión : Absoluto | Medidor | Sellado

  • Detalles de la señal de salida : .5 – 4.5 V | 100 mV

  • Presión (bar): 35 | 100 | 200 | 350 | 500 | 1000

  • Presión (psi): 500 | 1500 | 3000 | 5000 | 7500 | 15000

  • Rango de voltaje de alimentación (V): 10 | 10 – 30

Disponible en

LADD Inc
Descripción General

El elemento sensor del transductor de presión miniatura M6 de la serie XPM6 es un puente de Wheatstone con compensación de temperatura, fabricado con galgas extensométricas de silicio micromaquinadas de alta estabilidad. Para la protección contra pruebas de choques térmicos o explosiones de hasta 1,000 °C [1832 °F], el modelo MH opcional ofrece protección adicional gracias a su diafragma con forma de "H". El XPM6 incorpora la tecnología de vanguardia SanShiftTM de TE Connectivity, la cual elimina prácticamente los desplazamientos a cero causados por el torque de instalación.

Características

  • Rangos de presión sellada y manométrica de 100 a 1,000 bar (de 1,500 a 15,000 psi)
  • Carcasa de acero inoxidable
  • Salida de voltaje de alto nivel disponible
  • Para aplicaciones estáticas y dinámicas
  • Linealidad máxima de ± 0.25 %
  • Rosca M6 x 1
  • Diafragma rasante
  • Baja sensibilidad al par de instalación

Aplicaciones

  • Banco de pruebas de explosión
  • Dispositivos ultraminiatura
  • Robótica y actuadores
  • Presión del sistema de frenos
  • Laboratorio e investigación
Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Tipo de sensor de presión  Transductor de presión miniatura

  • Tipo de presión  Absoluto | Medidor | Sellado

Características de la configuración

  • Conexión eléctrica  Cable de 10 m | Cable de 2 m | Cable de 3 m | Cable de 5 m | Cable de 7 m | Conector integral | Sin conector

Características eléctricas

  • Rango de voltaje de alimentación (V) 10 | 10 – 30

Características del cuerpo

  • Material del puerto  Acero inoxidable

Dimensiones

  • Diámetro del producto  9.3 mm [ 0.366 in ]

  • Ancho del plano hexagonal tomado entre las superficies planas  12 mm [ 0.472 in ]

  • Altura de producto (mm) 6 | 12 | 16 | 17 | 23 | 26 | 28.95

  • Altura de producto (in) .236 | .472 | .63 | .67 | .905 | 1.024 | 1.14

Condiciones de uso

  • Presión (bar) 35 | 100 | 200 | 350 | 500 | 1000

  • Presión (psi) 500 | 1500 | 3000 | 5000 | 7500 | 15000

  • Rango de temperatura de funcionamiento (°C) -40 – 150 | -40 – 120

  • Rango de temperatura de funcionamiento (°F) -40 – 302 | -40 – 248

Operación/aplicación

  • Detalles de la señal de salida  .5 – 4.5 V | 100 mV

  • Rango de presión de prueba  2X FS

  • Precisión de presión  ±0.25% FSO | Hasta ±.25 % FSO

Otro

  • Opciones de sensor  Cable blindado | Longitud del cable | Protección IP67 | Rango de temperatura de compensación | Sin opciones

  • Conexión a puerto  Macho M6x1
