Transductor de presión miniatura roscado M4x0.7

Transductor de presión miniatura roscado M4x0.7-CAT-PTT0033
  • MEAS
|
  • MEAS XPM4

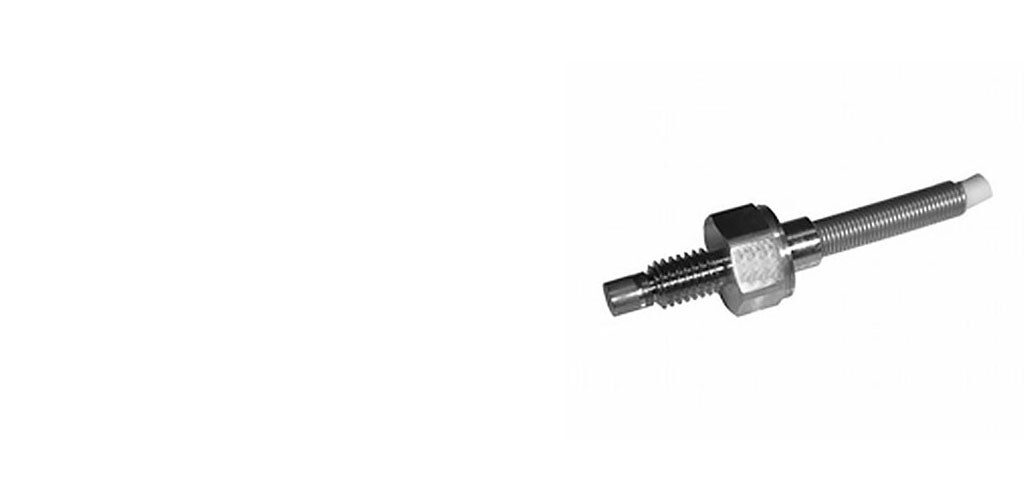

El transductor de presión miniatura roscado M4×0.7 serie XPM4 está fabricado completamente en titanio e incorpora un diafragma al ras para proteger el sensor en la mayoría de los entornos corrosivos. El XPM4 viene con una salida de cable reforzada por un resorte de alivio de tensión.
Más Menos
Contáctanos

Características del producto

  • Tipo de sensor de presión : Transductor de presión miniatura

  • Tipo de presión : Absoluto | Medidor | Sellado

  • Detalles de la señal de salida : 100 mV | 30 mV | 60 mV

  • Presión (bar): 5 | 10 | 20 | 35 | 50 | 100 | 200 | 300

  • Presión (psi): 75 | 150 | 300 | 500 | 750 | 1500 | 3000 | 4300

  • Rango de voltaje de alimentación (V): 10

Disponible en

LADD Inc
Descripción General

La fabricación en titanio y el diafragma rasante del transductor de presión miniatura serie XPM4 protegen el sensor contra la mayoría de los entornos corrosivos. El diseño con rosca de la serie XPM4 prácticamente elimina los desplazamientos cero causados por el par de instalación. Su elemento sensor es una configuración de puente de Wheatstone con compensación térmica total y está fabricado con galgas micromecanizadas extensométricas de silicio de alta estabilidad que optimizan el rendimiento. De serie, el XPM4 viene con una salida de cable reforzada por un resorte de alivio de tensión. Opción de tomacorriente para conector eléctrico.

Características

  • Rangos de presión absoluta, manométrica y manométrica sellada de 5 a 200 bar [de 75 psi a 3,000 psi]
  • Salida de cable o conector
  • Linealidad máxima de hasta ± 0.35 %
  • Diafragma rasante, fabricado en titanio
  • Baja sensibilidad al par de instalación
  • Rosca M4x0.7

Aplicaciones

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Tipo de sensor de presión  Transductor de presión miniatura

  • Tipo de presión  Absoluto | Medidor | Sellado

Características de la configuración

  • Conexión eléctrica  Cable de 2 m | Cable de 3 m | Cable de 4 m | Cable de 5 m | Conector integral | Sin conector

Características eléctricas

  • Rango de voltaje de alimentación (V) 10

Características del cuerpo

  • Material del puerto  Titanio

Dimensiones

  • Diámetro del producto  8 mm [ 0.315 in ]

  • Ancho del plano hexagonal tomado entre las superficies planas (mm) 8 | 20.3

  • Ancho del plano hexagonal tomado entre las superficies planas (in) 0.315 | 0.8

  • Altura de producto (mm) 6.5 | 9.5 | 15.5 | 16.76

  • Altura de producto (in) .256 | .374 | .61 | .66

Condiciones de uso

  • Presión (bar) 5 | 10 | 20 | 35 | 50 | 100 | 200 | 300

  • Presión (psi) 75 | 150 | 300 | 500 | 750 | 1500 | 3000 | 4300

  • Rango de temperatura de funcionamiento  -40 – 120 °C [ -40 – 248 °F ]

Operación/aplicación

  • Detalles de la señal de salida  100 mV | 30 mV | 60 mV

  • Rango de presión de prueba  2X FS

  • Precisión de presión  ±0.35% FSO | Hasta ±.35 % FSO

Otro

  • Opciones de sensor  Alta precisión | Cable blindado | Longitud del cable | Ninguno | Protección IP67 | Rango de temperatura de compensación | Salida del conector | Sin opciones

  • Conexión a puerto  Macho M4x0.7
