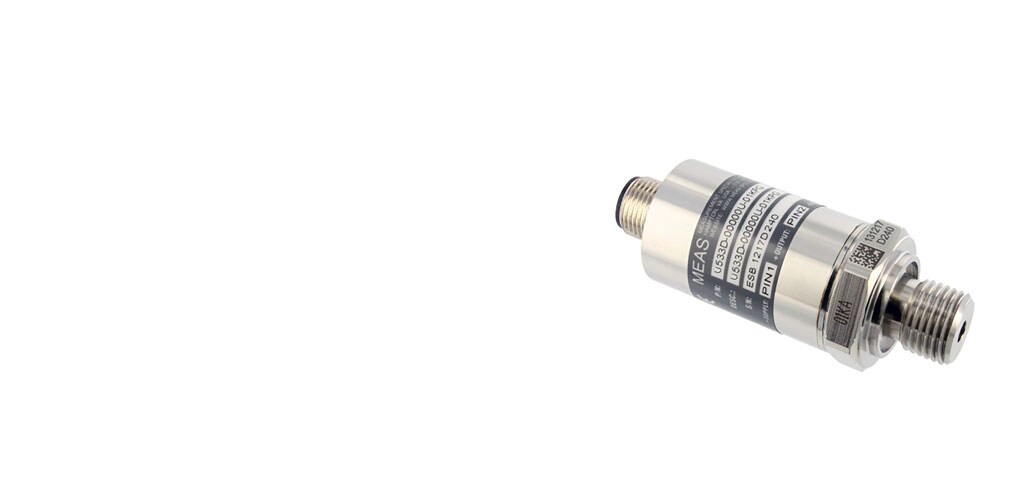

Transductor de presión con margen de error total de +/-0.5 %
- MEAS
- MEAS U5300
Características del producto
-
Tipo de sensor de presión : Transductor de presión industrial
-
Presión (bar): 1.034 | 2 | 14 | 206.84
-
Presión (psi): 15 | 29 | 203.05 | 3000
-
Tipo de presión : Absoluto | Medidor
-
Rango de voltaje de alimentación (V): 9 - 30 | 12 – 30
-
Tipo de señal de salida : 0 – 10 V | 4 – 20 mA
El transductor de presión de la serie U5300 presenta una precisión superior y una banda de error total para aplicaciones comerciales e industriales exigentes de servicio pesado.
El transductor de presión de la serie U5300 presenta una precisión superior y una banda de error total para aplicaciones comerciales e industriales exigentes de servicio pesado. Este transductor de presión es adecuado para medir la presión de líquidos o gases, incluso para medios difíciles como agua contaminada, vapor y fluidos ligeramente corrosivos. El material del sensor está hecho de acero inoxidable 316L y la durabilidad del transductor es excelente sin juntas tóricas ni compuestos orgánicos expuestos al medio de presión. El U5300 es impermeable y supera los últimos requisitos industriales de CE, como la protección contra sobrevoltaje. El circuito está protegido contra el cableado inverso en la entrada y el cortocircuito en la salida. Este transductor de presión está dirigido al cliente del OEM para volúmenes bajos a medios. Estamos listos para proporcionar un diseño personalizado del U5300 para los casos en los que el volumen y la aplicación lo justifiquen. Hay disponibles o son posibles configuraciones adicionales que no se mencionan. Pregunta para más información.
Ventajas
- Precisión de ±0.1 %
- Banda de error total de ±0.5 %
- Grado del instrumento y compacto
- Variedad de puertos de presión y configuraciones eléctricas
- Amortiguador de acero inoxidable opcional
- Compatible con CE y resistente a la intemperie
- Calibrado, sellado, absoluto, compuesto
- Configuraciones rápidas disponibles (10 días)
- Protección EMI de 10 V/m
- Protección de polaridad inversa en la entrada
- Protección contra cortocircuitos en la salida
- Temperatura de funcionamiento: -40 °C a +125 °C
- Resistente a la intemperie
Aplicaciones
- Bancos de pruebas militares/aeroespaciales
- Bancos de pruebas automotrices
- Equipos de calibración
- Aplicaciones de alta precisión
- Control fijo de combustible del motor
- Maquinaria industrial de gama alta
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Tipo de sensor de presión Transductor de presión industrial
-
Tipo de presión Absoluto | Medidor
Características de la configuración
-
Conexión eléctrica Conector
Características eléctricas
-
Rango de voltaje de alimentación (V) 9 - 30 | 12 – 30
Características del cuerpo
-
Material del puerto 316L
Dimensiones
-
Ancho del plano hexagonal tomado entre las superficies planas 24 mm [ 0.944 in ]
-
Altura de producto 57.15 mm [ 2.25 in ]
Condiciones de uso
-
Presión (bar) 1.034 | 2 | 14 | 206.84
-
Presión (psi) 15 | 29 | 203.05 | 3000
-
Rango de temperatura de funcionamiento -40 – 125 °C [ -40 – 257 °F ]
Operación/aplicación
-
Tipo de señal de salida 0 – 10 V | 4 – 20 mA
-
Rango de presión de prueba Con clasificación 3X
-
Precisión de presión ±0.1% FSO
Otro
-
Opciones de sensor Etiqueta adhesiva | Sin amortiguación
-
Conexión a puerto 1/4 MNPT | MBSPP 1/4
Número de referencia
-
Número interno de TE CAT-PTT0026
