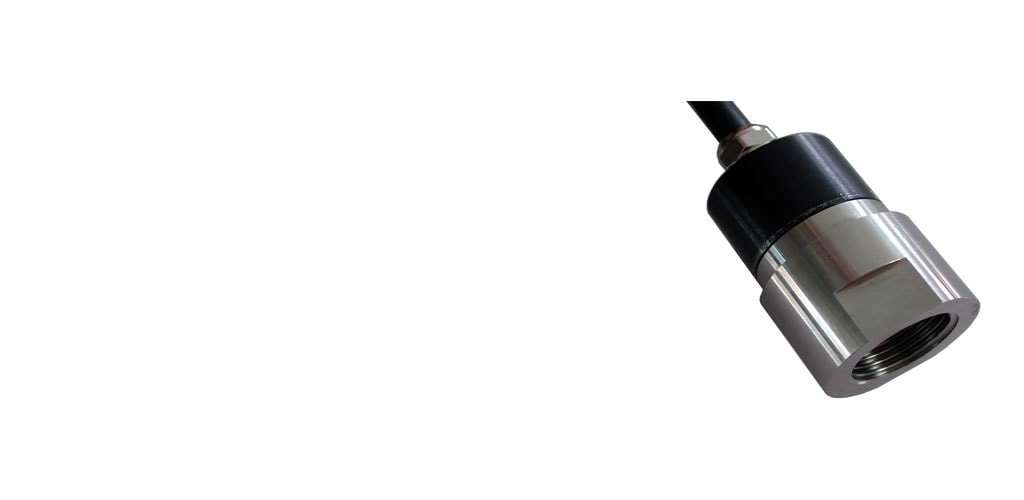

Transductor de alta presión M16x1.5 serie P125

Transductor de alta presión M16x1.5 serie P125-CAT-PTT0021
  • MEAS
|
  • MEAS P125
El P125 es un transductor de alta presión que mide presiones estáticas y dinámicas de hasta 7,000 bar (100 kpsi). El diseño mecánico y la construcción en acero inoxidable hacen posible que el sensor resista los líquidos más agresivos y las pruebas de fatiga.
Más Menos
Contáctanos

Características del producto

  • Tipo de sensor de presión : Transductor de presión industrial

  • Tipo de presión : Medidor

  • Detalles de la señal de salida : 16±0.3 mA | 4±0.2 V | 5±0.25 V

  • Presión (bar): 4000 | 7000

  • Presión (psi): 60000 | 100000

  • Rango de voltaje de alimentación (V): 10 – 26 | 10 – 30 | '-15 – 15

Disponible en

LADD Inc
Descripción General

El diseño mecánico y de acero inoxidable hacen posible que el sensor de presión P125 resista los líquidos más agresivos y las pruebas de fatiga. El elemento sensor cuenta con un puente de Wheatstone con compensación de temperatura, equipado con galgas extensométricas delgadas. TESS ofrece versiones con salida analógica amplificada de 0.5 a 4.5 V, de 0 a 5 V y de 4 a 20 mA. En el caso de los diseños en miniatura con diafragma a ras, el modelo XPM6 puede medir hasta 1,000 bar (15 kpsi). TE Connectivity, con larga experiencia en diseño y fabricación de sensores, colabora con clientes para desarrollar o personalizar sensores para aplicaciones y entornos de prueba. Si se solicita, se pueden proporcionar instructivos para facilitar la selección y el uso de nuestros sensores, así como sugerencias útiles.

Características

  • Presiones de 2,000 a 7,000 bar
  • Acero inoxidable
  • Linealidad máxima de hasta ± 0.3 %
  • Rosca M16x1.5 para conexión de alta presión
  • Salidas analógicas de tensión y corriente

Aplicaciones

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Tipo de sensor de presión  Transductor de presión industrial

  • Tipo de presión  Medidor

Características de la configuración

  • Conexión eléctrica  Cable de 10 m | Sin conector

Características eléctricas

  • Rango de voltaje de alimentación (V) 10 – 26 | 10 – 30 | '-15 – 15

Características del cuerpo

  • Material del puerto  Acero inoxidable

Dimensiones

  • Diámetro del producto  29 mm [ 1.14 in ]

  • Altura de producto  53 mm [ 2.08 in ]

Condiciones de uso

  • Presión (bar) 4000 | 7000

  • Presión (psi) 60000 | 100000

  • Rango de temperatura de funcionamiento  -20 – 80 °C [ '-4 – 176 °F ]

Operación/aplicación

  • Detalles de la señal de salida  16±0.3 mA | 4±0.2 V | 5±0.25 V

  • Rango de presión de prueba  1.2X FS | 1.5X FS

  • Precisión de presión  ±0.5% FSO

Otro

  • Opciones de sensor  Longitud del cable de 10 m | Salida del conector

  • Conexión a puerto  M16x1.5
