Descripción General

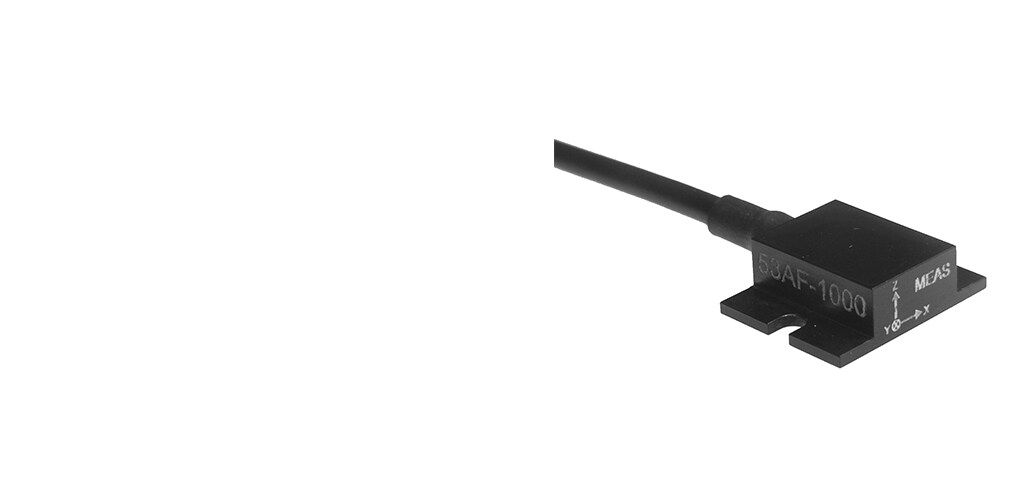

Acelerómetro de prueba triaxial con montaje de brida
- MEAS
- MEAS serie 53
El acelerómetro para pruebas de montaje en brida triaxial de la serie modelo 53AF es un dispositivo triaxial pequeño y compacto diseñado para pruebas de impacto de vehículos y en carretera. Cuenta con rangos que van desde +-50 g hasta +-2000 g, así como respuesta de frecuencia a 5000 Hz.
Características del producto
-
Tipo de acelerómetro : MEMS DC
-
Tipo de producto del sensor de vibración : Acelerómetro MEMS
-
Número de ejes de detección : Triaxial
-
Respuesta de frecuencia (Hz): De 0-1000 a 0-4500
-
Tensión de salida máxima (VDC): ±.1
Descripción General
El acelerómetro para pruebas de montaje en brida triaxial de la serie modelo 53AF cuenta con topes mecánicos de sobrecarga que proporcionan alta protección contra golpes en aplicaciones difíciles.
El acelerómetro modelo 53AF se puede montar con facilidad en lugares de difícil acceso en vehículos bajo prueba. Está diseñado para pruebas de impacto de vehículos y en carretera. Además, los topes mecánicos de sobrecarga proporcionan alta protección contra golpes en aplicaciones difíciles en rangos que van desde +-50 g hasta +-2000 g, así como respuesta de frecuencia a 5000 Hz.
Beneficios
- Acelerómetro triaxial de CC
- Bajo costo y alto rendimiento
- Perfil bajo y montaje en brida
- Rango dinámico de ±50 g a ±2000 g
- Excitación de 2 a 10 V de CC
- Rango de funcionamiento de -20 °C a +85 °C
- Salida de medición cero ±50 mV
- Amortiguador de gas
- Topes mecánicos de sobrecarga
- Diseñado para montaje con tornillos
Aplicaciones
- Pruebas de choque
- Pruebas de impacto
- Pruebas fuera de la carretera
- Pruebas en carretera
Características
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Tipo de empaque Plug & Play
-
Tipo de acelerómetro MEMS DC
-
Tipo de producto del sensor de vibración Acelerómetro MEMS
Características de la configuración
-
Conexión eléctrica Cable integral
Características eléctricas
-
Salida de aceleración nula (mV) ±50
-
Rango de voltaje de excitación (VDC) 2 – 10
-
Tensión de salida máxima (VDC) ±.1
Características de la señal
-
Respuesta de frecuencia (Hz) De 0-1000 a 0-4500
Características del cuerpo
-
Material primario del producto Aluminio anodizado
-
Peso del producto 3.5 g [ .122 oz ]
-
Número de ejes de detección Triaxial
Fijación mecánica
-
Tipo de montaje de sensor Montaje de tornillo
Condiciones de uso
-
Rango de temperatura de funcionamiento -20 – 85 °C [ -4 – 185 °F ]
Operación/aplicación
-
Tipo de corriente de salida CC
Estándares de la industria
-
Grado IP IP65
Otro
-
No linealidad (FSO) (%) ±1
-
Rango de aceleración (±) (g) 50, 100, 200, 500, 1000, 2000
-
Sensibilidad (mV/g) .15, .4, .9, 2
Número de referencia
-
Número interno de TE CAT-PPA0060
