Descripción General

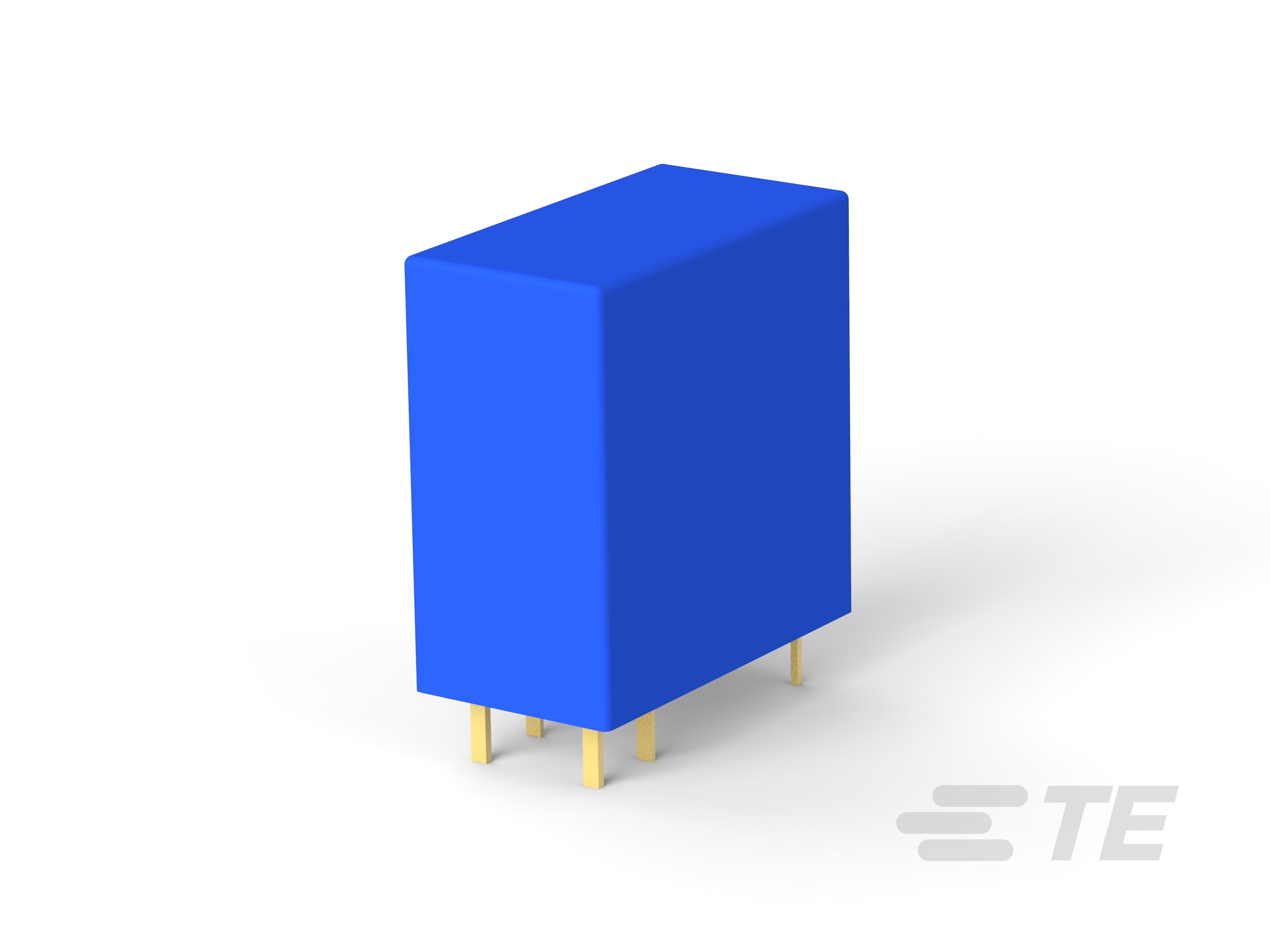

Relé de potencia estándar de PCB OEG OMI/OMIH  El relé de potencia tiene 1 polo, 10/16 A, 1 contacto de forma A (normalmente abierto) o 1 contacto de forma C (contacto de cambio). Cumple  con el voltaje dieléctrico de 5000 V, así como con el voltaje de sobretensión de 10 000 V entre la bobina y los contactos. Hay una versión antiexplosión disponible.



Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Tipo de relé de potencia  Norma

Características eléctricas

  • Corriente de apertura limitante de contacto (A) 3, 5

  • Sistema magnético de bobina  Monoestable, CC

  • Clasificación de potencia de CC de la bobina (mW) 540

  • Resistencia de la bobina (Ω) 47, 68, 155, 270, 1100, 4400

  • Características de especialidad de la bobina  Aislamiento de bobina Clase A según UL

  • Clasificación de voltaje de la bobina (VDC) 5, 6, 9, 12, 24, 48

  • Carga de conmutación del contacto (mín.)  100 mA a 5 V

  • Voltaje de conmutación del contacto (máx.) (VAC) 240

  • Voltaje de conmutación del contacto (máx.) (VDC) 30

  • Clasificación de voltaje del contacto (VAC) 240

  • Holgura de fuga entre el contacto y la bobina  7 mm [ .276 in ]

  • Resistencia inicial del material aislante (MΩ) 1000, 1000000

  • Aislamiento inicial del material dieléctrico entre los contactos y la bobina (Vrms) 4000

  • Aislamiento inicial del material dieléctrico entre los contactos adyacentes (Vrms) 2500

  • Clasificación de potencia de la bobina (mW) 500 – 600

  • Clase de holgura de fuga del material aislante (mm) 5.5 – 8

  • Corriente continua limitante de contacto (A) 3, 5

  • Contacto limitación de la corriente a corto plazo (A) 3, 5

  • Corriente de marcado limitante de contacto (A) 3, 5

  • Aislamiento inicial del material dieléctrico entre los contactos abiertos (Vrms) 1000

  • Aislamiento inicial del material dieléctrico entre la bobina y la clase de contacto (V) 3500 – 4000

Características del cuerpo

  • Peso del producto  13 g [ .459 oz ]

  • Características especiales del material aislante  Voltaje inicial de resistencia a sobretensiones entre los contactos y la bobina: 7000 V

Características del contacto

  • Disposición de los contactos  2 forma A (normalmente abiertos)

  • Clase de corriente del contacto (A) 16

  • Clasificación de la corriente del contacto (máx.) (A) 3, 5

  • Material del contacto  Aleación de plata (Ag), Plata y óxido de estaño (AgSnO)

  • Cantidad de polos del contacto  2

Dimensiones

Condiciones de uso

Características del empaquetado

  • Tipo de empaque  Caja y cartón, Encapsulado, Haz, Tubo

Número de referencia

  • Número interno de TE CAT-OE4-OS11
