SENSOR TERMISTOR NTC AXIAL DISCRETO DE VIDRIO

MEAS

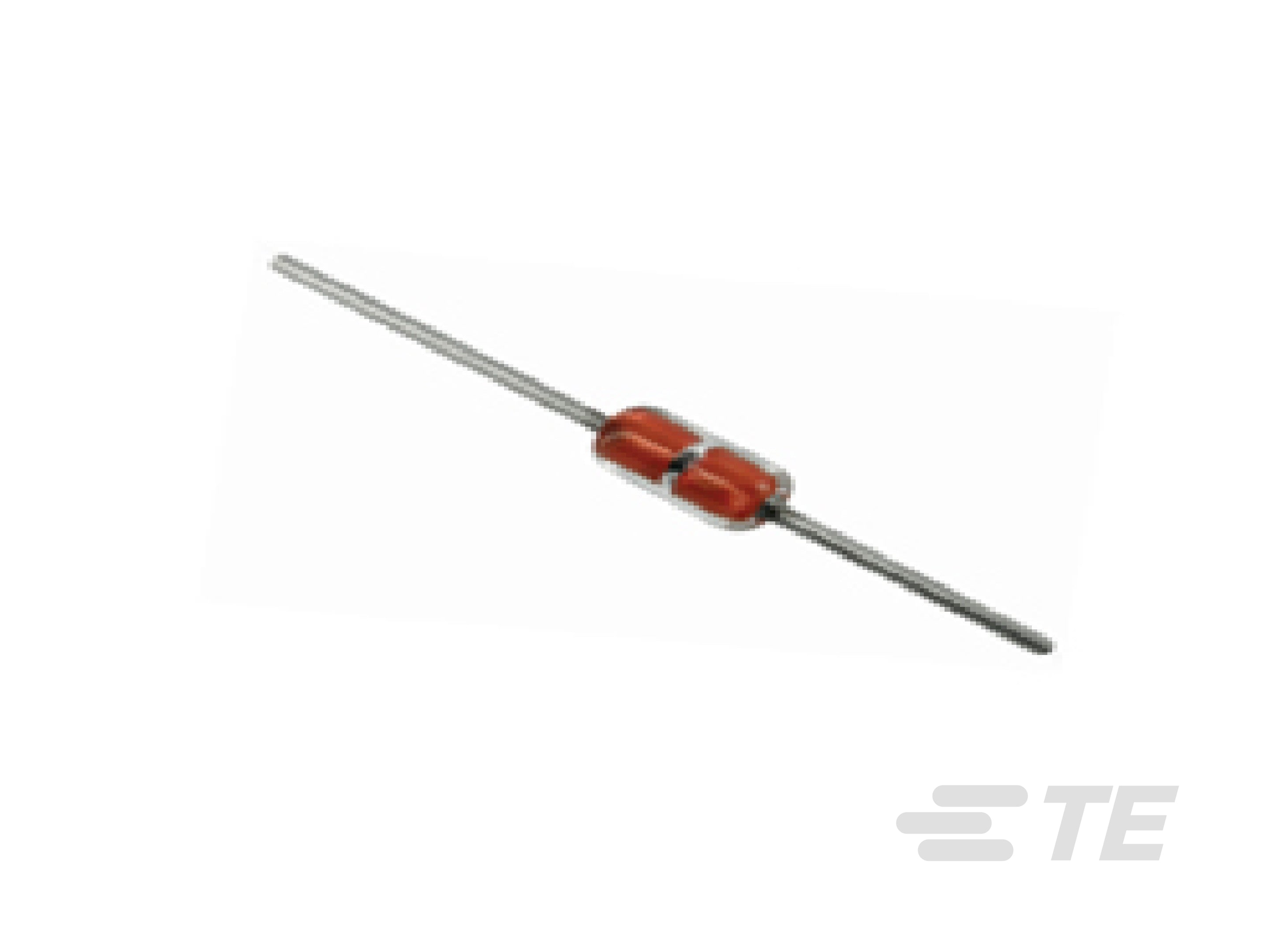

El sensor termistor axial de vidrio con coeficiente de temperatura negativo (NTC) DO-35 está herméticamente sellado en un módulo encapsulado de vidrio estilo diodo de la serie DO-35.

Más Menos

Hoja de datos |
Ficha técnica|

Características del producto

Resistencia (a 25 °C)(kΩ): 10
Tolerancia de β valor(%): ±1

Producto	Núm. de pieza de TE	Tipo de sensor del distor NTC	Lead Wire Length	Resistance Tolerance (at 25°C)	β valor (25/85)	Intervalo de temperatura de operación	Temperatura de operación (máx.)
DO-35 GLASS AXIAL,10K OHM,+/-0.2C	GA10KF3960DPGN	Termistor NTC encapsulado de vidrio	35 mm	-	3960 K	-40 – 250 °C	300 °C
DO-35 GLASS AXIAL,10K OHM,+/-0.2C	GA10KF3975DPGS	Termistor NTC encapsulado de vidrio	36 mm	-	3975 K	-40 – 250 °C	300 °C
RSEN-HD DO-35 SERIES	GA10KF3977DPHFN	Termistor NTC	28 mm	± 1 %	3977 K	-40 – 300 °C	300 °C
RSEN-HD DO-35 SERIES	GA10KF3977DPHFS	Termistor NTC	28 mm	± 1 %	3977 K	-40 – 200 °C	200 °C

Descripción General

El módulo resistente se puede utilizar en diversas aplicaciones, con un rango de temperatura de -40 °C a +250 °C. Los cables se pueden soldar. Los cables axiales hacen que este sensor sea adecuado para el montaje en placa de circuito impreso.

Ventajas

Resistencia de 5000 a 200,000 ohmios a +25 °C

Estabilidad y fiabilidad demostradas

Encapsulado de vidrio

Cables de cobre estañados o niquelados, de 24 AWG

Rango de temperatura de -40 °C a +250 °C

Cumple con la directiva RoHS

Usos

Conjuntos de sensores de bajo costo

Electrónica de consumo

Detección de temperatura en PCB

Sistemas de climatización

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de sensor del distor NTC Termistor NTC encapsulado de vidrio, Termistor NTC
Resistance Tolerance (at 25°C) (%) ± 1
Tolerancia de β valor (%) ±1

Características eléctricas

β valor (25/85) (K) 3435, 3450, 3550, 3950, 3960, 3975, 3977, 4050

Dimensiones

Lead Wire Length (mm) 28, 29, 31, 32, 35, 36, 39, 40
Lead Wire Length (in) 1.102, 1.142, 1.221, 1.26, 1.378, 1.417, 1.535, 1.575

Condiciones de uso

Resistencia (a 25 °C) (kΩ) 5, 10, 50, 100
Intervalo de temperatura de operación (°C) -40 – 200, -40 – 250, -40 – 300
Intervalo de temperatura de operación (°F) -40 – 392, -40 – 482, -40 – 572
Temperatura de operación (máx.) (°C) 200, 300
Temperatura de operación (máx.) (°F) 392, 572

SENSOR TERMISTOR NTC AXIAL DISCRETO DE VIDRIO

Características del producto

Resistencia (a 25 °C)(kΩ): 10

Tolerancia de β valor(%): ±1

Descripción General

Ventajas

Usos

Características

Características del tipo de producto

Tipo de sensor del distor NTC Termistor NTC encapsulado de vidrio, Termistor NTC

Resistance Tolerance (at 25°C) (%) ± 1

Tolerancia de β valor (%) ±1

Características eléctricas

β valor (25/85) (K) 3435, 3450, 3550, 3950, 3960, 3975, 3977, 4050

Dimensiones

Lead Wire Length (mm) 28, 29, 31, 32, 35, 36, 39, 40

Lead Wire Length (in) 1.102, 1.142, 1.221, 1.26, 1.378, 1.417, 1.535, 1.575

Condiciones de uso

Resistencia (a 25 °C) (kΩ) 5, 10, 50, 100

Intervalo de temperatura de operación (°C) -40 – 200, -40 – 250, -40 – 300

Intervalo de temperatura de operación (°F) -40 – 392, -40 – 482, -40 – 572

Temperatura de operación (máx.) (°C) 200, 300

Temperatura de operación (máx.) (°F) 392, 572

Número de referencia

Número interno de TE CAT-NTC0025
