Ve los productos a continuación para obtener precios detallados

Tubos termorretráctiles de grosor de pared mediano

RAYCHEM

RAYCHEM MWTM

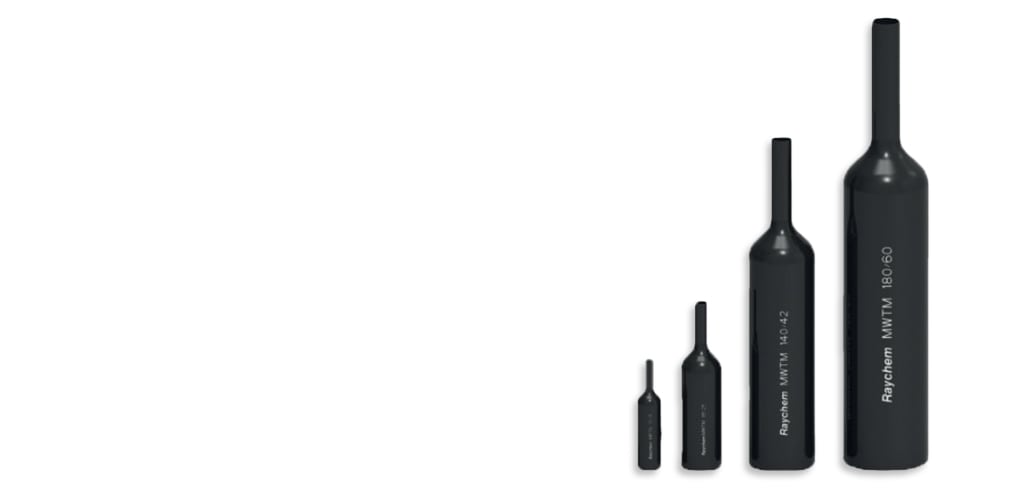

Nuestros tubos de pared media termocontraíbles MWTM Raychem de TE están diseñados para el aislamiento en accesorios para cables de bajo voltaje, así como para fines de sellado y protección en cables de voltaje bajo y promedio y accesorios para cables.

Más Menos

Contáctanos

Características del producto

Disponibilidad del producto : América | Asia | Australia, Nueva Zelanda e Islas del Pacífico | China | Europa, Medio Oriente y África | Mundial
Comportamiento ante la flamabilidad : Sin retardante de fuego
Recubrimiento adhesivo : Con | Sin
Diámetro de cables compatible (máx.) (mm): 9 | 14.5 | 22.5 | 27 | 31.5 | 45 | 57 | 68 | 77 | 86 | 104 | 126 | 144 | 162 | 220 | 255
Diámetro de cables compatible (máx.) (in): .354 | 0.57 | 0.885 | 1.062 | 1.24 | 1.771 | 2.244 | 2.677 | 3.031 | 3.385 | 4.094 | 4.96 | 5.669 | 6.377 | 8.661 | 10.039
Diámetro de cables compatible (mín.) (mm): 3.5 | 5.5 | 8.8 | 9 | 13 | 18 | 21 | 24 | 28 | 32 | 37 | 46 | 55 | 66 | 88 | 149
Diámetro de cables compatible (mín.) (in): 0.137 | 0.216 | 0.346 | 0.354 | 0.511 | 0.708 | 0.826 | 0.944 | 1.102 | 1.259 | 1.456 | 1.811 | 2.165 | 2.598 | 3.464 | 5.866

Disponible en

Producto	Núm. de pieza de TE	Documentos	Disponibilidad del producto	Recubrimiento adhesivo	Diámetro de cables compatible (máx.)	Diámetro de cables compatible (mín.)	Diámetro interno expandido (mín.)	Diámetro interno contraído (máx.)	Longitud del producto	Grosor de la pared contraída (máx.)	Rango de contracción	Tipo de pared (sin considerar adhesivo)	Grosor de pared	Conformidad con la directiva RoHS de la UE	En conformidad con las normas VFU de la UE
MWTM-115/34-1200/S-(C70)	164440-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	104 mm	37 mm	115 mm	34 mm	1200 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-1000-23/S(S10)	162738-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	45 mm	18 mm	50 mm	16 mm	1000 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-35/12-400/S(S30)	614504-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	31.5 mm	13 mm	35 mm	12 mm	400 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-140/42-1000/U(S5)	149759-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	126 mm	46 mm	140 mm	42 mm	1000 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-75/22-300/S(S15)	166566-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	68 mm	24 mm	75 mm	22 mm	300 mm	2.7 mm	> 3:1	Simple	Medio	-	-
MWTM-25/8-1500/U(S10)	169727-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, China, Europa, Medio Oriente y África	Sin	22.5 mm	9 mm	25 mm	8 mm	1500 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-150/S(S50)	664140-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	45 mm	18 mm	50 mm	16 mm	150 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-25/8-1500/S(S10)	142782-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	22.5 mm	9 mm	25 mm	8 mm	1500 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-1500/S(S10)	195494-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	45 mm	18 mm	50 mm	16 mm	1500 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-16/5-1200/S(S25)	712124-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	14.5 mm	5.5 mm	16 mm	5 mm	1200 mm	1.4 mm	> 3:1	Simple	Medio	-	-
MWTM-25/8-500/S(S30)	221284-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	22.5 mm	9 mm	25 mm	8 mm	500 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-85/25-300/S(S20)	052632-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	77 mm	28 mm	85 mm	25 mm	300 mm	2.8 mm	> 3:1	Simple	Medio	-	-
MWTM-85/25-700/S-(C70)	009974-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	77 mm	28 mm	85 mm	25 mm	700 mm	2.8 mm	> 3:1	Simple	Medio	-	-
MWTM-25/8-250/S(S50)	068088-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	22.5 mm	9 mm	25 mm	8 mm	250 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-10/3-1500/S	213538-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	9 mm	3.5 mm	10 mm	3 mm	1500 mm	1 mm	> 3:1	Simple	Medio	-	-
MWTM-16/5-1000/S(S25)	262852-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	14.5 mm	5.5 mm	16 mm	5 mm	1000 mm	1.4 mm	> 3:1	Simple	Medio	-	-
MWTM-10/3-A/U-4(S40)	283807-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	9 mm	3.5 mm	10 mm	3 mm	1200 mm	1 mm	> 3:1	Simple	Medio	-	-
MWTM-16/5-A/U-C(350)	258905-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	14.5 mm	5.5 mm	16 mm	5 mm	1200 mm	1.4 mm	> 3:1	Simple	Medio	-	-
MWTM-35/12-500/S(S30)	287420-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	31.5 mm	13 mm	35 mm	12 mm	500 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-160/50-350/S(S10)	295816-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	144 mm	55 mm	160 mm	50 mm	350 mm	3.2 mm	> 3:1	Simple	Medio	-	-
MWTM-10/3-1000/S	259696-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	9 mm	3.5 mm	10 mm	3 mm	1000 mm	1 mm	> 3:1	Simple	Medio	-	-
MWTM-85/25-A/U-C(60)	896796-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, China, Europa, Medio Oriente y África	Sin	77 mm	28 mm	85 mm	25 mm	1200 mm	2.8 mm	> 3:1	Simple	Medio	-	-
MWTM-16/5-1500/S(S15)	830732-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	14.5 mm	5.5 mm	16 mm	5 mm	1500 mm	1.4 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-150/U(S50)	860465-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	45 mm	18 mm	50 mm	16 mm	150 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-10/3-100/S(S100)	834936-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	9 mm	3.5 mm	10 mm	3 mm	100 mm	1 mm	> 3:1	Simple	Medio	-	-
MWTM-75/22-300/U(S15)	597044-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	68 mm	24 mm	75 mm	22 mm	300 mm	2.7 mm	> 3:1	Simple	Medio	-	-
MWTM-85/25-250/S(S20)	551202-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	77 mm	28 mm	85 mm	25 mm	250 mm	2.8 mm	> 3:1	Simple	Medio	-	-
MWTM-115/34-1200-S-(B5)	519633-000	Ilustraci\u00F3n del producto	América	Con	104 mm	37 mm	115 mm	34 mm	1200 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-160/50-1500/S(S5)	663016-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	144 mm	55 mm	160 mm	50 mm	1500 mm	3.2 mm	> 3:1	Simple	Medio	-	-
MWTM-75/22-1000-23/S(S5)	667027-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, China, Europa, Medio Oriente y África	Con	68 mm	24 mm	75 mm	22 mm	1000 mm	2.7 mm	> 3:1	Simple	Medio	-	-
MWTM-30/8-1000/S(S10)	637660-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, China, Europa, Medio Oriente y África	Con	27 mm	8.8 mm	30 mm	8 mm	1000 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-140/42-1000/S(S5)	679696-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	126 mm	46 mm	140 mm	42 mm	1000 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-180/60-1200/S(S5)	675042-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	162 mm	66 mm	180 mm	60 mm	1200 mm	3.2 mm	> 3:1	Simple	Medio	-	-
MWTM-115/34-850/S-(C70)	642836-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	104 mm	37 mm	115 mm	34 mm	850 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-180/60-500/S(S5)	693332-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	162 mm	66 mm	180 mm	60 mm	500 mm	3.2 mm	> 3:1	Simple	Medio	-	-
MWTM-10/3-1500/U(S15)	650419-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, China, Europa, Medio Oriente y África	Sin	9 mm	3.5 mm	10 mm	3 mm	1500 mm	1 mm	> 3:1	Simple	Medio	-	-
MWTM-95/29-1000/S(S5)	756612-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	86 mm	32 mm	95 mm	29 mm	1000 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-85/25-750/S-(C70)	706588-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	77 mm	28 mm	85 mm	25 mm	750 mm	2.8 mm	> 3:1	Simple	Medio	-	-
MWTM-140/42-900/S-(C70)	709130-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	126 mm	46 mm	140 mm	42 mm	900 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-95/29-800/S-(C60)	688702-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	86 mm	32 mm	95 mm	29 mm	800 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-16/5-A/S-C(350)	685578-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	14.5 mm	5.5 mm	16 mm	5 mm	1200 mm	1.4 mm	> 3:1	Simple	Medio	-	-
MWTM-85/25-500/S(C60)	530056-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	77 mm	28 mm	85 mm	25 mm	500 mm	2.8 mm	> 3:1	Simple	Medio	-	-
MWTM-140/42-1200/S(S5)	536808-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	126 mm	46 mm	140 mm	42 mm	1200 mm	3.1 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-1200-23/S(S10)	590224-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	45 mm	18 mm	50 mm	16 mm	1200 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-A/U-C(150)	521595-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	45 mm	18 mm	50 mm	16 mm	1200 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-25/8-1500/S	596462-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	22.5 mm	9 mm	25 mm	8 mm	1500 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-1000/U(S10)	738765-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Sin	45 mm	18 mm	50 mm	16 mm	1000 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-50/16-1000-23/S	668572-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	45 mm	18 mm	50 mm	16 mm	1000 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-35/12-1200/S	771126-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	31.5 mm	13 mm	35 mm	12 mm	1200 mm	2 mm	> 3:1	Simple	Medio	-	-
MWTM-25/8-400/S(S50)	759024-000	Ilustraci\u00F3n del producto	América, Asia, Australia, Nueva Zelanda e Islas del Pacífico, Europa, Medio Oriente y África	Con	22.5 mm	9 mm	25 mm	8 mm	400 mm	2 mm	> 3:1	Simple	Medio	-	-

Descripción General

Nuestros tubos termocontraíbles de pared media MWTM Raychem cumplen con las regulaciones RoHS y REACH y están aprobados para aplicaciones en alta mar.

Nuestro tubo termocontraíble de pared media MWTM Raychem combina las propiedades eléctricas y físicas del cable sobre la cubierta y el aislamiento del núcleo de los cables de bajo voltaje con la robustez y la fácil instalación. Esto se utiliza ampliamente para aislar, proteger y sellar juntas y terminaciones de cables de alimentación de bajo voltaje, así como muchas otras aplicaciones en accesorios para cables y conexiones eléctricas. El tubo termocontraíble de pared media está fabricado con nuestro polímero termocontraíble Raychem que no tiene halógenos y está estabilizado contra la irradiación UV. Durante el calentamiento, el tubo de pared media se contrae hasta el diámetro original menor para ajustarse firmemente a una amplia gama de tamaños y accesorios para cables. Al mismo tiempo, la pared selladora interna del tubo proporciona un sello hermético confiable incluso sobre las formas más irregulares. El tubo termocontraíble de pared media está disponible con un sellador de fusión en caliente, tanto sin recubrimiento como recubierto. Se ha demostrado que este tubo tiene confiabilidad a largo plazo en condiciones climáticas adversas y en entornos contaminados y tiene una vida útil ilimitada cuando se almacena en condiciones normales.

Características principales

Características altamente eléctricas y alta resistencia mecánica para aplicaciones de bajo voltaje
Poliolefina reticulada de pared media. Estabilizado contra la irradiación UV y la intemperie
Contenido de material sin halógenos ni silicio, no corrosivo, no tóxico, sin plomo ni aluminio

Disponible en línea recubierto con adhesivo de fusión en caliente o sin recubrimiento
Color negro, proporción de contracción de 3:1
Vida útil ilimitada.

Tubos termocontraíbles de pared media

Mejora de la fiabilidad de la red

Nuestros tubos termocontraíbles Raychem

Preguntas frecuentes

Pregunta: ¿Para qué aplicación se puede utilizar el tubo termocontraíble de pared media MWTM Raychem de TE?

Respuesta: Nuestro tubo termocontraíble de pared media Raychem es un tubo termocontraíble de uso general que normalmente se utiliza como protección del núcleo en kits de terminación de bajo voltaje. Cumple con las regulaciones RoHS y REACH. Está aprobado para aplicaciones en alta mar. Aceptado por RUS como restauración de la cubierta del cable JCN. Tubos MWTM sin recubrimiento (-U o -A/U) o para recubrimiento de cables únicamente.

Pregunta: ¿Con qué tipo de cable puedo usar el tubo termocontraíble de pared media?
Respuesta: Nuestro tubo termocontraíble de pared media se puede utilizar con juntas y empalmes eléctricos de voltaje bajo, promedio y alto y terminaciones de una amplia gama de diámetros de tamaño de cable, gracias a una alta proporción de contracción.

Pregunta: ¿Con qué están fabricados los tubos termocontraíbles de pared media?

Respuesta: Este tubo termocontraíble de pared media está fabricado con nuestro material termocontraíble Raychem. Es una poliolefina reticulada de pared media especialmente formulada que se encoge a su diámetro extruido original menor cuando se aplica el calor.

El material termocontraíble está compuesto por materiales poliméricos expuestos a un haz de electrones de alta energía que causa una reticulación permanente, o una unión intermolecular, de las moléculas adyacentes. Debido a la reticulación, el material termocontraíble pierde sus propiedades de fusión, lo que le permite calentarse a temperaturas más allá del punto de fusión cristalino sin derretirse. Por encima de esta temperatura, la contracción térmica se puede expandir y moldearse en formas que permanecerán en posición mientras la temperatura disminuye por debajo del punto de fusión cristalino nuevamente.

Cuando se instalan correctamente, los tubos termocontraíbles Raychem de TE son productos de larga duración que te ayudarán a mejorar tu conectividad y confiabilidad de la red durante décadas.

Pregunta: ¿Es el tubo termocontraíble de pared media Raychem de TE parte del programa de capacitación de instalación de TE?

Respuesta: Sí, nuestro tubo termocontraíble de pared media Raychem es parte de nuestro programa de capacitación. Obtén más información en TE.com/trainingcenter.

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Técnica de instalación Termocontráctil
Estilo de recubrimiento En línea
Recubrimiento adhesivo Con | Sin
Tipo de pared (sin considerar adhesivo) Simple

Características del cuerpo

Color del producto Negro
Material primario del producto Poliolefina reticulada
Flexibilidad Semirrígido
Rango de contracción > 2.5:1 | > 3:1

Dimensiones

Diámetro de cables compatible (máx.) (mm) 9 | 14.5 | 22.5 | 27 | 31.5 | 45 | 57 | 68 | 77 | 86 | 104 | 126 | 144 | 162 | 220 | 255
Diámetro de cables compatible (máx.) (in) .354 | 0.57 | 0.885 | 1.062 | 1.24 | 1.771 | 2.244 | 2.677 | 3.031 | 3.385 | 4.094 | 4.96 | 5.669 | 6.377 | 8.661 | 10.039
Diámetro de cables compatible (mín.) (mm) 3.5 | 5.5 | 8.8 | 9 | 13 | 18 | 21 | 24 | 28 | 32 | 37 | 46 | 55 | 66 | 88 | 149
Diámetro de cables compatible (mín.) (in) 0.137 | 0.216 | 0.346 | 0.354 | 0.511 | 0.708 | 0.826 | 0.944 | 1.102 | 1.259 | 1.456 | 1.811 | 2.165 | 2.598 | 3.464 | 5.866
Diámetro interno expandido (mín.) (mm) 10 | 16 | 25 | 30 | 35 | 50 | 63 | 75 | 85 | 95 | 115 | 140 | 160 | 180 | 245 | 285
Diámetro interno expandido (mín.) (in) .393 | .629 | .984 | 1.18 | 1.37 | 1.96 | 2.48 | 2.95 | 3.34 | 3.74 | 4.52 | 5.51 | 6.29 | 7.08 | 9.64 | 11.2
Diámetro interno contraído (máx.) (mm) 3 | 5 | 8 | 12 | 16 | 19 | 22 | 25 | 29 | 34 | 42 | 50 | 60 | 80 | 135
Diámetro interno contraído (máx.) (in) .118 | .196 | .314 | .472 | 0.629 | .748 | .866 | .984 | 1.14 | 1.33 | 1.65 | 1.96 | 2.36 | 3.14 | 5.31
Longitud del producto (mm) 50 | 60 | 70 | 75 | 80 | 100 | 125 | 130 | 150 | 200 | 225 | 230 | 250 | 300 | 350 | 400 | 425 | 450 | 500 | 525 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | 1200 | 1300 | 1400 | 1500
Longitud del producto (in) 1.969 | 2.362 | 2.756 | 2.953 | 3.15 | 3.937 | 4.921 | 5.118 | 5.906 | 7.874 | 8.858 | 9.055 | 9.843 | 11.811 | 13.78 | 15.748 | 16.732 | 17.717 | 19.685 | 20.669 | 21.654 | 23.622 | 25.591 | 27.559 | 29.528 | 31.496 | 33.465 | 35.433 | 39.37 | 47.244 | 51.181 | 55.118 | 59.055
Grosor de la pared contraída (máx.) (mm) 1 | 1.4 | 2 | 2.4 | 2.7 | 2.8 | 3.1 | 3.2
Grosor de pared Medio

Condiciones de uso

Tipo de hidrófugo Aceite para transformadores | Hidrocarburos | Resistencia a líquidos y aceites
Resistencia ambiental Agua contaminada | Agua salada | Corrosión atmosférica | Humedad | Lluvia
Comportamiento ante la flamabilidad Sin retardante de fuego

Operación/aplicación

Resistencia mecánica Contra el impacto o daño mecánico | Gran elongación
Resistencia térmica Aplicable en bajas temperaturas, aplicable en altas temperaturas, retardante de fuego | Aplicable para bajas temperaturas
Certificado para construcción naval, en altar mar y marítima Sí
Estabilizado por UV Sí

Estándares de la industria

Compatible con productos aprobados HD631.2 | IEC 60684-3-214 | IEC 60684-3-246 | IEC 60684-3-247

Disponibilidad del producto

Disponibilidad del producto América | Asia | Australia, Nueva Zelanda e Islas del Pacífico | China | Europa, Medio Oriente y África | Mundial

Características del empaquetado

Longitud de carrete (ft) 40
Longitud de carrete (m) 40 | 50 | 60 | 70 | 200
Longitud de carrete (m) 40 | 50 | 60 | 70 | 200
Longitud de carrete (ft) 40

Número de referencia

Número interno de TE CAT-MWTM

Documentos Relacionados

Páginas de catálogo y hojas de datos

HEAT SHRINK TUBING MWTM IEC pdf Inglés
HEAT SHRINK TUBING MWTM IEEE pdf Inglés
