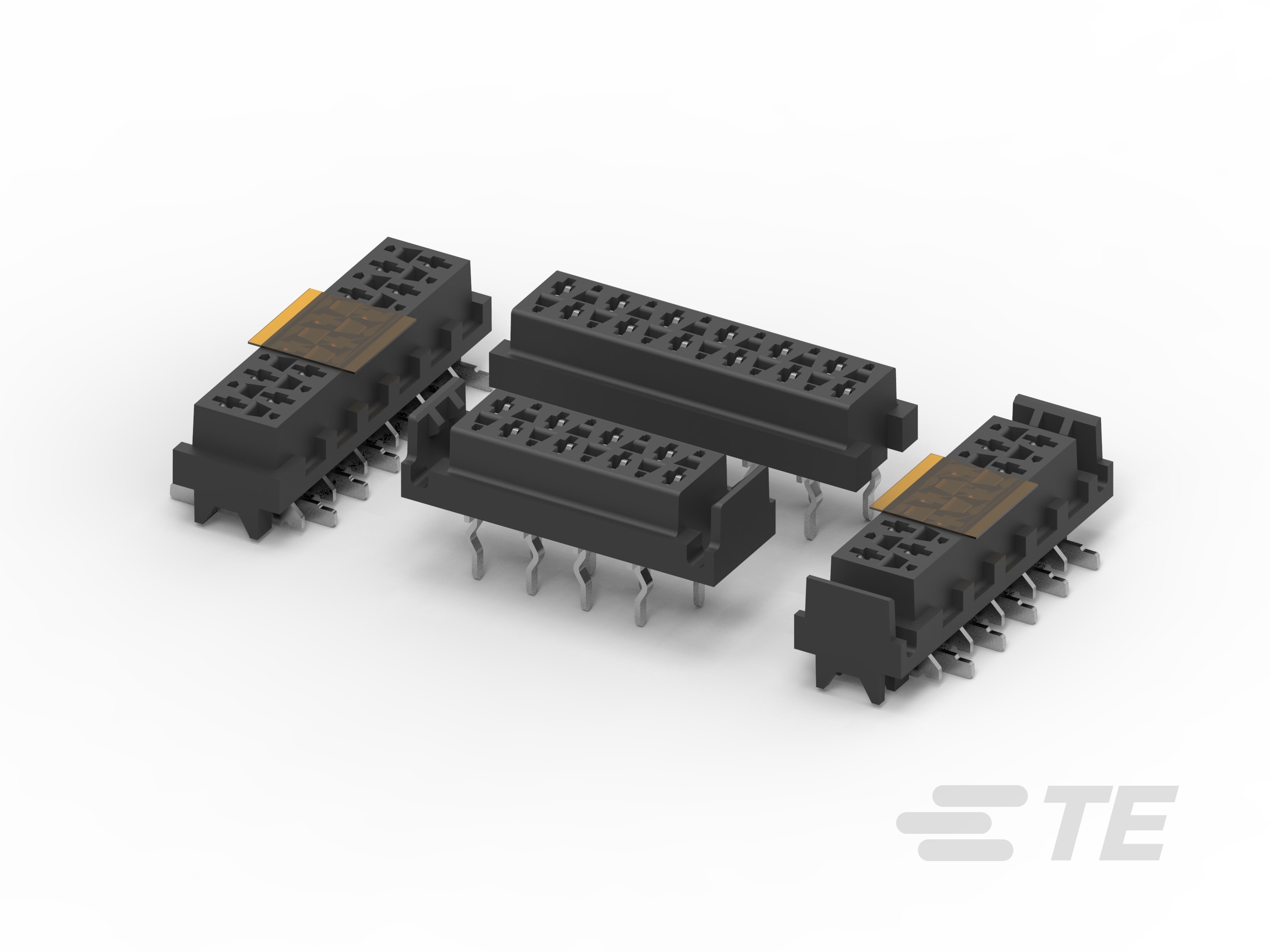

Female-on-Board Connector, Top Entry, Value-Line

Female-on-Board Connector, Top Entry, Value-Line-CAT-M5833-F3492B
  • Micro-MaTch
|
  • Micro-MaTch Industrial
La serie de línea de valor presenta un diseño más económico para aplicaciones menos exigentes. Distancia entre pines de 1.27 mm. Sistema de resorte de contacto Micro-MaTch.
Más Menos

Características del producto

  • Sistema de conectores : Cable a placa | De placa a placa

  • Número de posiciones : 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20

  • Distancia entre pines : 1.27 mm [ .05 in ]

  • Retención de montaje en PCB : Con | Sin

  • Tipo de retención de montaje en PCB : Con pliegue

Disponible en

LADD Inc

Construye y fija el precio del producto ahora

Descripción General

La serie de línea de valor Micro-MaTch  presenta un diseño más económico que satisface las necesidades de las aplicaciones menos exigentes en el sector industrial, de consumo y de comunicación de datos. Con una distancia entre pines de 1.27 mm, la línea de valor Micro-MaTch permite realizar diversas interconexiones de cable a placa.

Características

  • Sistema cable a placa rentable con diseño de contactos estañados.
  • Sistema de conectores en miniatura para ahorrar espacio en la placa de circuito impreso.
  • Todos los conectores se suministran en cinta y son adecuados para la colocación y terminación automáticas.
  • Conexiones herméticas al gas, altamente confiables, entre el cable y los contactos de desplazamiento de aislamiento.
  • Gama completa de maquinaria y herramientas, desde herramientas portátiles hasta equipos totalmente automatizados.
  • Conectores de cable compatibles con todos los cables encintados estándar.

Aplicaciones

  • Equipos de automatización y de alarmas para el hogar
  • Dispositivos GPS móviles
  • Iluminación
  • Unidades de control de aire acondicionado y climatización
  • Circuitos cerrados de televisión (CCTV)
  • Control de superficie de construcción
  • Decodificadores, equipos de audio y video
  • Máquinas de votación electrónica
  • Terminales de pago
Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Tipo de conector de pines para PCB para cable cinta  Blindado | Cabezal de pines

  • Tipo de conector para cable cinta  Hembra en placa

  • Tipo de producto del conector  Conjunto de conector

  • Sistema de conectores  Cable a placa | De placa a placa

  • Tipo de conector y de carcasa  Receptáculo

  • El conector y el contacto se conectan a  Placa de circuito impreso

Características de la configuración

  • Número de posiciones  4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20

  • Orientación del montaje en PCB  Vertical

Características eléctricas

  • Resistencia de aislamiento (MΩ) 1000

  • Voltaje de funcionamiento (VDC) 100

  • Voltaje de funcionamiento (VAC) 100

Características del cuerpo

  • Color del producto  Negro

  • Conexión en margarita  Sin

  • Tamaño de conector  Bajo | Norma

Características del contacto

  • Tipo de contacto  Enchufe | Pin

  • Material de recubrimiento para área de conexión de contacto de PCB  Estaño

  • Material base de contacto  Aleación de cobre | Latón enchapado en estaño

  • Material de recubrimiento para área de conexión de contacto  Estaño (Sn)

  • Forma de contacto  Doble haz

  • Grosor de material de recubrimiento para área de conexión de contacto  .003 – .005 µm [ .118 – .196 µin ]

  • Material de recubrimiento base de contacto  Níquel

  • Corriente nominal de contacto (máx.) (A) .95 | 1.4

Características de la terminación

  • Longitud de pin (mm) 3.1 | 5.3

  • Longitud de pin (in) .122 | .208

  • Método de conexión a PCB  Montaje en superficie

Fijación mecánica

  • Alineación de montaje en PCB  Con | Sin

  • Alineación de conexión  Con | Sin

  • Característica del montaje en panel  Sin

  • Retención de montaje en PCB  Con | Sin

  • Tipo de retención de montaje en PCB  Con pliegue

  • Tipo de alineación de conexión  Polarización

  • Retención de la conexión  Sin

  • Tipo de retención de la conexión  Cerrojo

Características de la carcasa

  • Material de la carcasa  PA 4.6 GF | Poliamida (PA) 4.6 | Poliéster | Poliéster con fibra de vidrio (GF)

  • Entrada de acoplamiento  Superior

  • Distancia entre pines  1.27 mm [ .05 in ]

Dimensiones

  • Longitud del conector (mm) 7.1 | 9.7 | 12.2 | 14.7 | 17.3 | 19.71 | 19.8 | 22.25 | 22.4 | 24.79 | 24.9 | 27.33 | 27.4 | 30

  • Longitud del conector (in) .28 | .38 | .381 | .382 | .48 | .578 | .681 | .775 | .779 | .875 | .881 | .976 | .98 | 1.07 | 1.076 | 1.18 | 1.181

  • Altura del conector (mm) 4 | 5.3 | 6.9

  • Altura del conector (in) .16 | .21 | .27

  • Grosor de la PCB (recomendado)  1.6 mm [ .062 in ]

Condiciones de uso

  • Temperatura nominal de carcasa  Norma

  • Rango de temperatura de funcionamiento (°C) -40 – 105 | -30 – 85

  • Rango de temperatura de funcionamiento (°F) -30 – 85

Operación/aplicación

  • Aplicación de circuitos  Señal

Estándares de la industria

  • Compatible con productos aprobados  UL E28476

  • Índice de flamabilidad UL  UL 94V-0

  • Grado UL  Reconocido

Características del empaquetado

  • Método de empaque  Carrete

  • Cantidad por empaque  900 | 2500

Número de referencia

  • Número interno de TE CAT-M5833-F3492B
