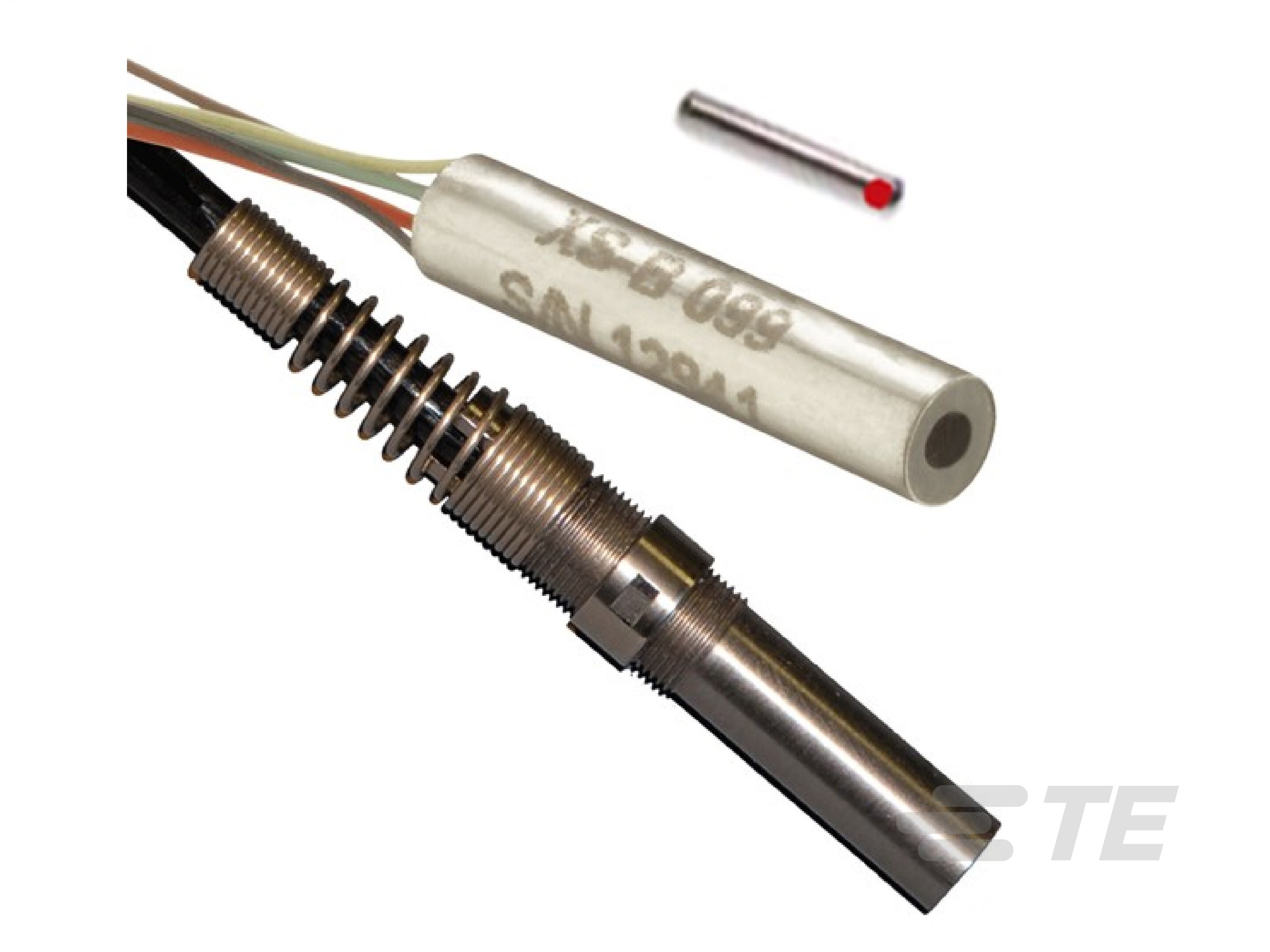

SENSOR DE POSICIÓN LVDT SUBMINIATURA

SENSOR DE POSICIÓN LVDT SUBMINIATURA-CAT-LVDT0026
  • MEAS
|
  • MEAS XS
La serie XS-B de LVDT subminiaturas se diseñó específicamente para micro aplicaciones, donde un tamaño físico pequeño es el requisito principal.
Más Menos

Características del producto

  • Error de linealidad (rango completo) (%): ±.2 | ±.25 | ±.5

  • Material de caja : Acero inoxidable

  • Forma del producto : Cilíndrico

  • Rango de voltaje de alimentación (V): 1

  • Rango de temperatura de funcionamiento (°C): -55 – 150 | -40 – 60

  • Rango de temperatura de funcionamiento (°F): -40 – 140 | '-67 – 302

Disponible en

LADD Inc

Construye y fija el precio del producto ahora

Descripción General

Con un peso de núcleo extremadamente bajo, la serie XS-B es la opción perfecta para mediciones de desplazamiento a alta velocidad, medición de materiales y películas delicadas, o donde núcleos más pesados influirían en el resultado de la medición. La serie XS-B está disponible en rangos de carrera de ±0,1 pulgadas (±2,54 mm) o ±0,25 pulgadas (±6,35 mm), configuraciones de montaje estándares o roscadas y con una terminación de conductor volante o de conductor con revestimiento de poliuretano (todo depende del modelo). Todos los modelos incorporan una carcasa de acero inoxidable ferromagnética que proporciona protección electromagnética y electrostática.

VENTAJAS

  • Tamaño micro
  • Núcleo de baja masa
  • Diámetro de la carcasa de 3/16 o 1/4 de pulgada
  • Rangos de carrera ±0,1 y ±0,25 pulgadas
  • Frecuencia de operación de hasta 20 kHz
  • Montaje en mamparo estándar o roscado
  • Carcasa de acero inoxidable
  • Protección magnética
Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Forma del producto  Cilíndrico

Características de la configuración

  • Conexión eléctrica  Conductores

Características eléctricas

  • Rango de voltaje de alimentación (V) 1

Características de la señal

  • Frecuencia de excitación (kHz) 2.5 – 20

Características del cuerpo

  • Material de caja  Acero inoxidable

  • Configuración de conductor  Núcleo independiente

Dimensiones

  • Diámetro del producto (mm) 1.57 | 4.78 | 6.27

  • Diámetro del producto (in) 0.06 | 0.188 | 0.246

Condiciones de uso

  • Rango de temperatura de funcionamiento (°C) -55 – 150 | -40 – 60

  • Rango de temperatura de funcionamiento (°F) -40 – 140 | '-67 – 302

Estándares de la industria

  • Grado IP  IP61

Otro

  • Error de linealidad (rango completo) (%) ±.2 | ±.25 | ±.5

Número de referencia

  • Número interno de TE CAT-LVDT0026
