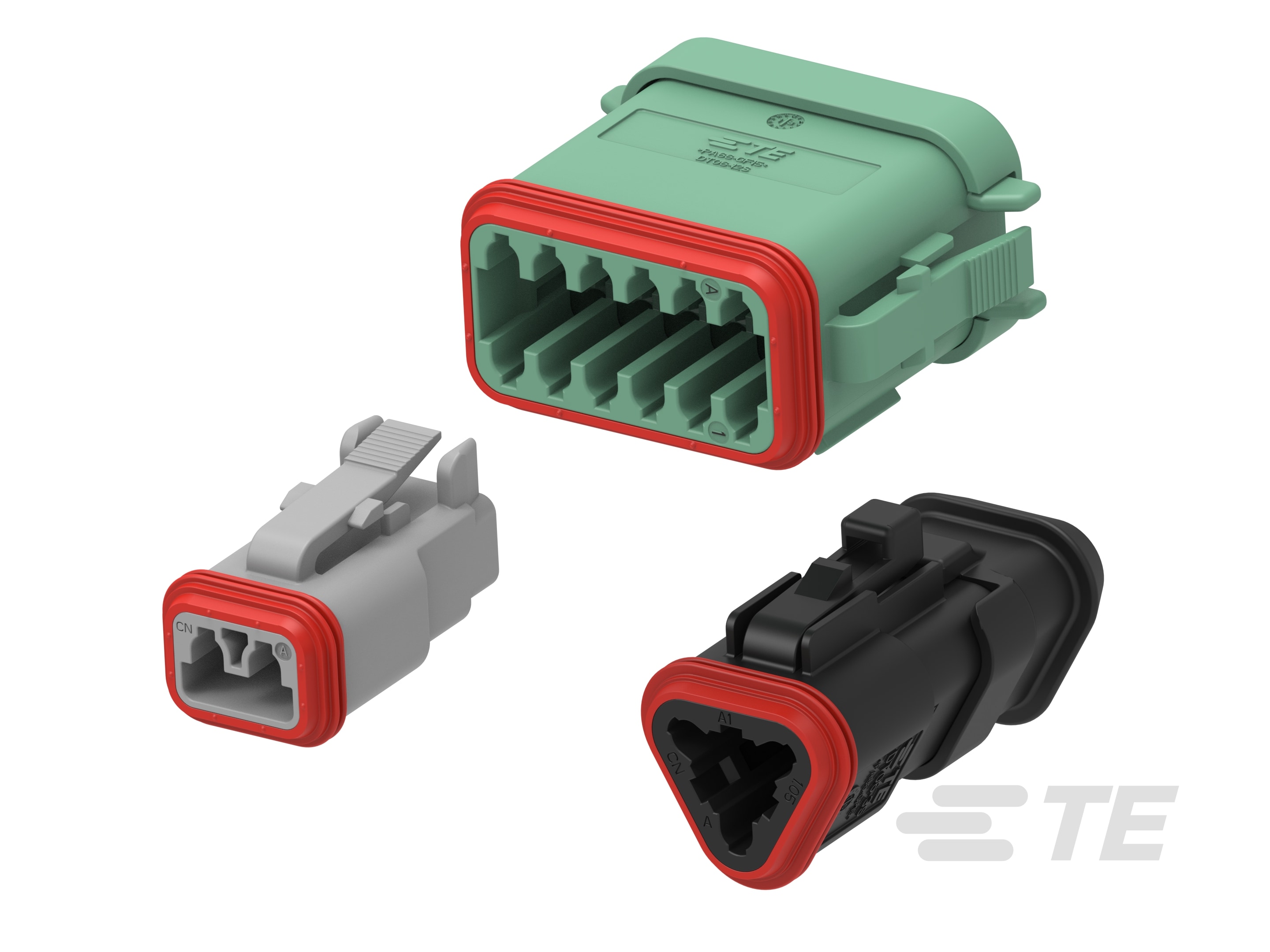

DEUTSCH DT Plug Connectors

Más Menos

Galería de imágenes |
Ficha técnica|

Contáctanos

Características del producto

Número de posiciones : 2 | 3 | 4 | 6 | 8 | 12 | 18
Tipo de conector y de carcasa : Carcasa para terminales hembra | Conector macho
Diámetro de pin de conexión (mm): 1.5 | 1.55 | 1.59 | 1.6
Diámetro de pin de conexión (in): .061 | .062 | .063
Sistema de conectores : Barra colectora a cable | Cable a cable
Distancia entre pines (mm): 4.44 | 4.45 | 4.5 | 5.46 | 8.66 | 9.1
Distancia entre pines (in): .175 | .215 | .34 | .341 | .358

Disponible en

Producto	Núm. de pieza de TE	Documentos	Tipo de conector y de carcasa	Número de posiciones	Número de filas	Sistema de conectores	Distancia entre pines	Diámetro de pin de conexión	Color del producto	El conector y el contacto se conectan a	Aplicación de circuitos	Tipo de montaje del conector	Arquitectura del voltaje nominal	Conector y código de polarización	Conformidad con la directiva RoHS de la UE	En conformidad con las normas VFU de la UE
PLG, 6P, BLK, E, SEAL RET	DT06-6S-CE06	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	6	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 3P, GRY, N, CAP	DT06-3S-EP04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 4P, BLK, N, SEAL RET, CAP	DT06-4S-EP06	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	4	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, GRY, N, A	DT06-12SA-P004	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 6P, BLK, N, SEAL RET	DT06-6S-P012	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	6	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 8P, GRY, N, CAP, A	DT06-08SA-EP04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	8	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 12P, GRY, N, CAP, A	DT06-12SA-EP04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 12P, BLK, N, B	DT06-12SB-P004	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	B	-	-
PLG, 2P, BLK, N, CAP	DT06-2S-E005	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, GRY, N, CAP	DT06-2S-EP04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, GRY, E, SEAL RET, ENH KEY, A	DT06-12SA-CE06	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 3P, BLK, E, SEAL RET	DT06-3S-CE06	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 8P, GRY, E, A	DT06-08SA-C015	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	8	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 12P, GRY, N, SEAL RET, ENH KEY, A	DT06-12SA-P012	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 12P, GRN, N, C	DT06-12SC	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Verde	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	C	-	-
PLG, 3P, GRY, E, CAP	DT06-3S-CE01	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 3P, GRY, N	DT06-3S-P004	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 4P, GRY, N	DT06-4S	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	4	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 4P, GRY, N, CAP	DT06-4S-EP04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	4	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 3P, BLK, E, SL RT, DIN BKSHL ADPT	DT06-3S-LC01	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 8P, GRY, E, SEAL RET, A	DT06-08SA-CE06	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	8	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 8P, BRN, E, CAP, D	DT06-08SD-CE01	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	8	2	Cable a cable	4.44 mm	1.59 mm	Marrón	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	D	-	-
PLG, 6P, GRY, E, A	DT16-6SA-KP01	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	6	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 3P, GRY, N	DT06-3S	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, BLK, E, CAP	DT06-2S-CE03	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 3P, GRY, E	DT06-3S-C015	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 6P, BLK, N, SEAL RET,DIN BKSHL ADPT	DT06-6S-L019	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	6	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, GRN, N, C	DT06-12SC-P004	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Verde	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	C	-	-
PLG, 2P, GRY, N	DT06-2S-P004	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, BLK, E, SEAL RET, ENH KEY, A	DT06-12SA-CE10	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 6P, BLK, E, B	DT16-6SB-KP01	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	6	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	B	-	-
PLG, 12P, BRN, E,SEAL RET,ENH KEY,XCAP,D	DT06-12SD-CE13	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Marrón	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	D	-	-
PLG, 4P, GRY, E	DT06-4S-C015	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	4	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, BLK, BLOCKED, B	DT06-12SB-C017	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	B	-	-
PLG, 6P, GRY, N	DT06-6S-P004	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	6	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, GRY, E, A	DT06-12SA-C015	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 8P, GRY, E, SEAL RET, XCAP, A	DT06-08SA-CE13	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	8	2	Cable a cable	4.44 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	A	-	-
PLG, 2P, GRY, E, XCAP	DT06-2S-CE04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 3P, GRY, E, XCAP	DT06-3S-CE04	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 12P, GRN, E,SEAL RET,ENH KEY,XCAP,C	DT06-12SC-CE13	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Verde	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	C	-	-
PLG, 2P, BLK, BUSBAR 1X2, NICKEL	DT06-2S-P060	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Barra colectora a cable	5.46 mm	1.59 mm	Negro	Alambres y cables, Barra colectora	Potencia	Montaje en barra colectora	12 V, 24 V, 48 V	-	-	-
PLG, 12P, BLK, N,SEAL RET,ENH KEY,XCAP,B	DT06-12SB-EP20	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	12	2	Cable a cable	4.44 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	B	-	-
PLG, 8P, GRN, E, CAP, C	DT06-08SC-CE01	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	8	2	Cable a cable	4.44 mm	1.59 mm	Verde	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	C	-	-
PLG, 3P, BLK, N, CAP	DT06-3S-E005	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, BLK, E, SEAL RET	DT06-2S-CE06	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, GRY, N, CAP	DT06-2S-E003	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, GRY, N, XCAP	DT06-2S-E008	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Gris	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, BLK, N, FLOURO SEAL RET, CAP	DT06-2S-FP02	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 2P, BLK, N, SEAL RET	DT06-2S-P012	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	2	1	Cable a cable	5.46 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-
PLG, 3P, BLK, E	DT06-3S-CE02	Ilustraci\u00F3n del producto 3D PDF	Carcasa para terminales hembra	3	2	Cable a cable	8.66 mm	1.59 mm	Negro	Alambres y cables	Potencia	Montaje de cable (colgante libre)	12 V, 24 V, 48 V	-	-	-

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Conector mixto e híbrido No
Forma del conector Rectangular | Triangular
Tipo de conector y de carcasa Carcasa para terminales hembra | Conector macho
Sistema de conectores Barra colectora a cable | Cable a cable
Sellable Sí
Función principal de bloqueo Integrado en la carcasa
El conector y el contacto se conectan a Alambres y cables | Barra colectora

Características de la configuración

Posición de cavidad ciega 0 | 1 | 10 | 11 | 12 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9
Código de sellado de conector Sello E | Sello N
Modificación de conector Adaptador de la funda contráctil | Adaptador para carcasa posterior DIN | Pasacables trasero sólido, tapa de cierre | Retención de sello mejorada, adaptador para carcasa posterior DIN | Retención de sello mejorada, adaptador para enchufe contraíble | Retención de sello mejorada, pasacables trasero sólido, tapa de cierre | Retención de sello mejorada, tapa de cierre | Retención de sellos mejorada | Tapa de cierre
Número de posiciones 2 | 3 | 4 | 6 | 8 | 12 | 18
Número de filas 1 | 2 | 3

Características eléctricas

Voltaje de funcionamiento (VDC) 42 | 250
Voltaje de funcionamiento (VAC) 250
Arquitectura del voltaje nominal (V) 12 | 24 | 42 | 48

Características del cuerpo

Ángulo de salida del cable 180°
Color del producto Gris | Marrón | Natural | Negro | Verde
Conector y código de polarización A | B | C | D

Características del contacto

Tipo de contacto Enchufe
Tamaño de contacto Tamaño 16
Diámetro de pin de conexión (mm) 1.5 | 1.55 | 1.59 | 1.6
Diámetro de pin de conexión (in) .061 | .062 | .063
Corriente nominal de contacto (máx.) (A) 13

Fijación mecánica

Alineación de conexión Con
Aseguramiento de la posición del terminal No | Sí
Tipo de alineación de conexión Con código | Polarización
Alivio de tensión Añadir por accesorio | Con | Sin
Tipo de montaje del conector Montaje de cable (colgante libre) | Montaje en barra colectora

Características de la carcasa

Material de la carcasa PA 66 GF | PA GF | Polieterimida (PEI)
Distancia entre pines (mm) 4.44 | 4.45 | 4.5 | 5.46 | 8.66 | 9.1
Distancia entre pines (in) .175 | .215 | .34 | .341 | .358

Dimensiones

Rango de diámetro de aislamiento compatible (mm) 1.35 – 3.05 | 1.4 – 3.8 | 2.2 – 3.6 | 2.23 – 3.68
Rango de diámetro de aislamiento compatible (in) .053 – .12 | .055 – .15 | .087 – .144 | .088 – .145
Ancho de producto (mm) 11.01 | 15.01 | 15.77 | 18.06 | 18.19 | 18.37 | 18.71 | 19.71 | 20.23 | 20.68 | 20.83 | 20.88 | 20.96 | 21.29 | 22.15 | 22.2 | 23.6 | 23.72 | 24 | 25.86 | 53.54
Ancho de producto (in) .591 | .62 | .711 | .716 | .723 | .737 | .776 | .796 | .814 | .82 | .825 | .838 | .872 | .874 | .929 | .934 | .945 | 1.018 | 2.108
Distancia entre filas (mm) 4.45 | 4.57 | 7.62 | 9.12
Distancia entre filas (in) .175 | .18 | .3 | .359
Altura del conector (mm) 15.77 | 18.06 | 18.39 | 19.58 | 19.63 | 22.34 | 22.63 | 23.73 | 23.88 | 23.89 | 24 | 24.03 | 24.38 | 24.6 | 24.9 | 25.69 | 25.86 | 31.2 | 31.6 | 35.7 | 37.21 | 40.4 | 40.56 | 43.71
Altura del conector (in) .621 | .711 | .724 | .771 | .773 | .88 | .891 | .934 | .94 | .945 | .946 | .96 | .968 | .98 | 1.012 | 1.018 | 1.228 | 1.244 | 1.4 | 1.465 | 1.59 | 1.597 | 1.721
Longitud del producto (mm) 15 | 18.36 | 19.7 | 28.4 | 29.67 | 29.92 | 30.91 | 30.94 | 31.19 | 32.18 | 32.21 | 32.46 | 32.59 | 33.48 | 33.71 | 33.73 | 34.75 | 37.1 | 37.9 | 40.4 | 40.44 | 40.67 | 40.92 | 43.21 | 44.25 | 53.5
Longitud del producto (in) .6 | .723 | .775 | 1.118 | 1.168 | 1.178 | 1.217 | 1.218 | 1.228 | 1.267 | 1.268 | 1.278 | 1.283 | 1.318 | 1.327 | 1.328 | 1.368 | 1.461 | 1.492 | 1.59 | 1.592 | 1.601 | 1.611 | 1.701 | 1.742 | 2.1

Condiciones de uso

Temperatura de funcionamiento (máx.) 125 °C [ 257 °F ]
Rango de temperatura de funcionamiento '-55 – 125 °C [ -67 – 257 °F ]

Operación/aplicación

Aplicación de circuitos Potencia

Estándares de la industria

Índice de flamabilidad UL No probado | Prueba de llama de 12 mm según el estándar UL-94 | UL 94V-0
Grado IP IP66 | IP68 | IP6K9K | No probado
Compatible con organizaciones o normas SAE J2030

Características del empaquetado

Método de empaque Bolsa | Caja | Encapsulado
Cantidad por empaque 1 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 850 | 900 | 960 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800

Otro

Requiere mantenimiento Sí
Posibilidad de asegurar la posición del conector No

Número de referencia

Número interno de TE CAT-J41-DDPC
