Descripción General

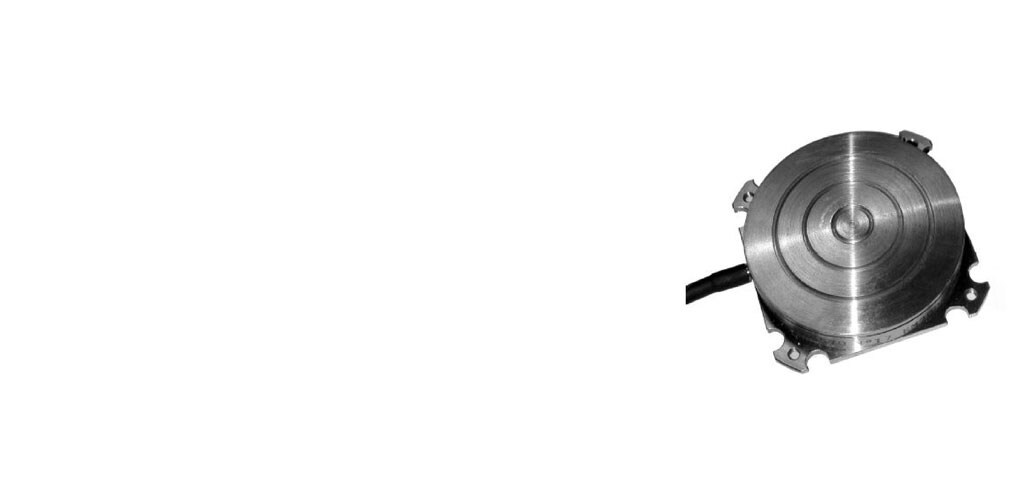

Load Cell - Extra Flat
- MEAS
- MEAS FN2570
Características del producto
-
Tipo de sensor de celda de carga de fuerza : Celdas de carga para aplicaciones automotrices
-
Dirección de fuerza : Compresión
-
Rango total (Newton): 200 – 2500
-
Rango total (lbf): 40 – 500
-
Rango de temperatura de funcionamiento : -20 – 80 °C [ -4 – 176 °F ]
Descripción General
La celda de carga extraplana de la serie FN2570 se adhiere con facilidad a todo tipo de pedales y bancos de pruebas para realizar pruebas de resistencia y fatiga, especialmente cuando el tamaño es un factor importante.
La fuerza de la celda de carga extraplana de la serie FN2570 se mide con alta precisión, independientemente del punto de aplicación de la fuerza. Un resorte de protección contra la tensión fortalece la salida del cable. Existe una celda de carga para pedal similar, con una precisión mejorada del 1 % a plena escala y una opción de amplificador integrado: el modelo FN2114. Con muchos años de experiencia en el diseño y la fabricación de sensores, a menudo trabajamos con los clientes para diseñar o personalizar sensores para usos y entornos de prueba específicos. A pedido, se pueden proporcionar documentos con instrucciones para facilitar la selección y el uso de nuestros sensores y ofrecer consejos útiles.
Ventajas
- Rango de 200 N a 2500 N (40 lbf a 500 lbf)
- Material de acero inoxidable
- Salida de cable
- Fijación muy fácil
- Compresión únicamente
- Precisión, independientemente del punto de aplicación de la fuerza
- Diseño extraplano y resistente
Usos
- Equipos de vehículo integrados
- Equipos de bancos de pruebas
- Laboratorio e investigación
Otros sensores de seguridad para automóviles
Características
Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Características del tipo de producto
-
Tipo de sensor de celda de carga de fuerza Celdas de carga para aplicaciones automotrices
Características eléctricas
-
Rango total (Newton) 200 – 2500
-
Rango total (lbf) 40 – 500
-
Rango de voltaje de alimentación (VDC) 10
Condiciones de uso
-
Rango de temperatura de funcionamiento -20 – 80 °C [ -4 – 176 °F ]
-
Precisión (% of FS) ±2.5
Operación/aplicación
-
Tipo de señal de salida ±2 mV/V
Estándares de la industria
-
Grado IP IP50
Otro
-
Dirección de fuerza Compresión
Número de referencia
-
Número interno de TE CAT-FLS0035
Documentos Relacionados
Páginas de catálogo y hojas de datos
- FN2570_EN Inglés
