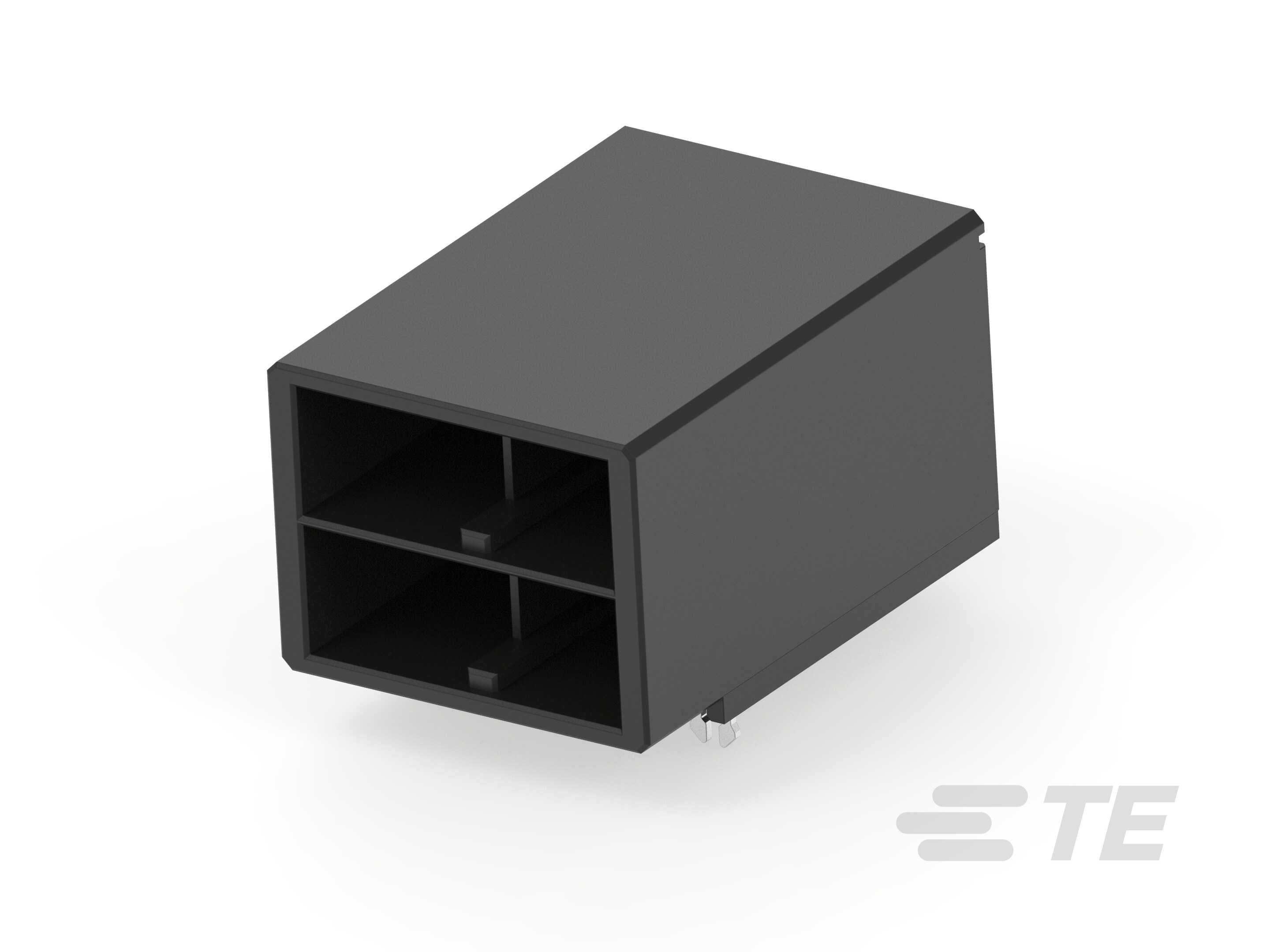

Conjunto de cabezal: de cable a placa, de 20 a 45 A, de 250 a 630 V

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

• Forma del conector  Rectangular

• Tipo de conector PCB  Cabezal para montaje PCB

• Sistema de conectores  Cable a placa

• Tipo de conector de pines para PCB  Totalmente blindado

• Sellable  No

• El conector y el contacto se conectan a  Placa de circuito impreso

• Tipo de producto del conector  Conjunto de conector

• Número de columnas  2

• Número de posiciones cargadas  4

• Condición de carga de contacto de conector  Completamente cargado

• Orientación del montaje en PCB  Ángulo recto | Horizontal | Vertical

• Número de posiciones  2 | 3 | 4 | 6 | 8

• Número de filas  1 | 2

• Voltaje de funcionamiento (VAC) 600 | 630

• Voltaje de funcionamiento (VDC) 600 | 630

• Voltaje de funcionamiento (VAC) 600 | 630

• Voltaje de funcionamiento (VDC) 600 | 630

• Material de recubrimiento del elemento de retención de PCB  Estaño sobre níquel

• Conector y código de polarización  XX | XY

• Material de elemento de retención de PCB  Latón

• Color del producto  Negro

• Longitud de área de conexión de contacto  11.6 mm [ 0.457 in ]

• Grosor del material de recubrimiento para área de conexión de contacto de PCB  2 µm [ 78.74 µin ]

• Acabado de material de recubrimiento para área de conexión de contacto de PCB  Mate

• Material base de contacto  Aleación de cobre

• Material de recubrimiento para área de conexión de contacto de PCB  Estaño

• Material de recubrimiento base de contacto  Níquel

• Disposición de los contactos  Matriz

• Forma de contacto  Rectangular

• Grosor del material de recubrimiento base de contacto  1.3 µm [ 51.18 µin ]

• Material de recubrimiento para área de conexión de contacto de PCB  Estaño

• Material de recubrimiento para área de conexión de contacto  Enchapado en oro sobre paladio y níquel | Oro (Au) | Plata (Ag)

• Grosor de material de recubrimiento para área de conexión de contacto (µm) .381 | .76 | 2.54

• Grosor de material de recubrimiento para área de conexión de contacto (µin) 15 | 30 | 100

• Tipo de contacto  Lengüeta | Pin

• Corriente nominal de contacto (máx.) (A) 30 | 35 | 43 | 45

• Longitud de pin  2 mm [ .079 in ]

• Método de conexión a PCB  Orificio pasante: soldadura

• Tipo de retención de montaje en PCB  Pata de retención

• Característica del montaje en panel  Sin

• Tipo de alineación de conexión  Con código | Polarización

• Tipo de retención de la conexión  Función de enclavamiento

• Alineación de montaje en PCB  Sin

• Retención de la conexión  Con

• Retención de montaje en PCB  Con

• Tipo de montaje del conector  Montaje en placa

• Alineación de conexión  Con

• Entrada de acoplamiento  Lateral

• Distancia entre pines  10.16 mm [ .4 in ]

• Material de la carcasa  Poliéster con fibra de vidrio (GF) | Poliéster GF termoplástico | Tereftalato de polibutileno (PBT) | Termoplástico GF

• Grosor de la PCB (recomendado)  1.6 – 2.4 mm [ .063 – .095 in ]

• Longitud del conector (mm) 29.36 | 39.52 | 49.68 | 70

• Longitud del conector (in) 1.15 | 1.55 | 1.95 | 2.75

• Altura del conector (mm) 12.4 | 13.9 | 24.06

• Altura del conector (in) .488 | .54 | .947

• Distancia entre filas  10.16 mm [ .4 in ]

• Ancho del conector (mm) 32 | 42.16

• Ancho del conector (in) 1.25 | 1.65

• Temperatura de funcionamiento (máx.)  105 °C [ 221 °F ]

• Rango de temperatura de funcionamiento  -55 – 105 °C [ -67 – 221 °F ]

• Con protección  No

• Aplicación de circuitos  Potencia | Potencia y señal

• No flamable a la prueba del hilo incandescente  Pieza estándar (no se sometió a la prueba de hilo incandescente).

• Índice de flamabilidad UL  UL 94V-0
