CKR

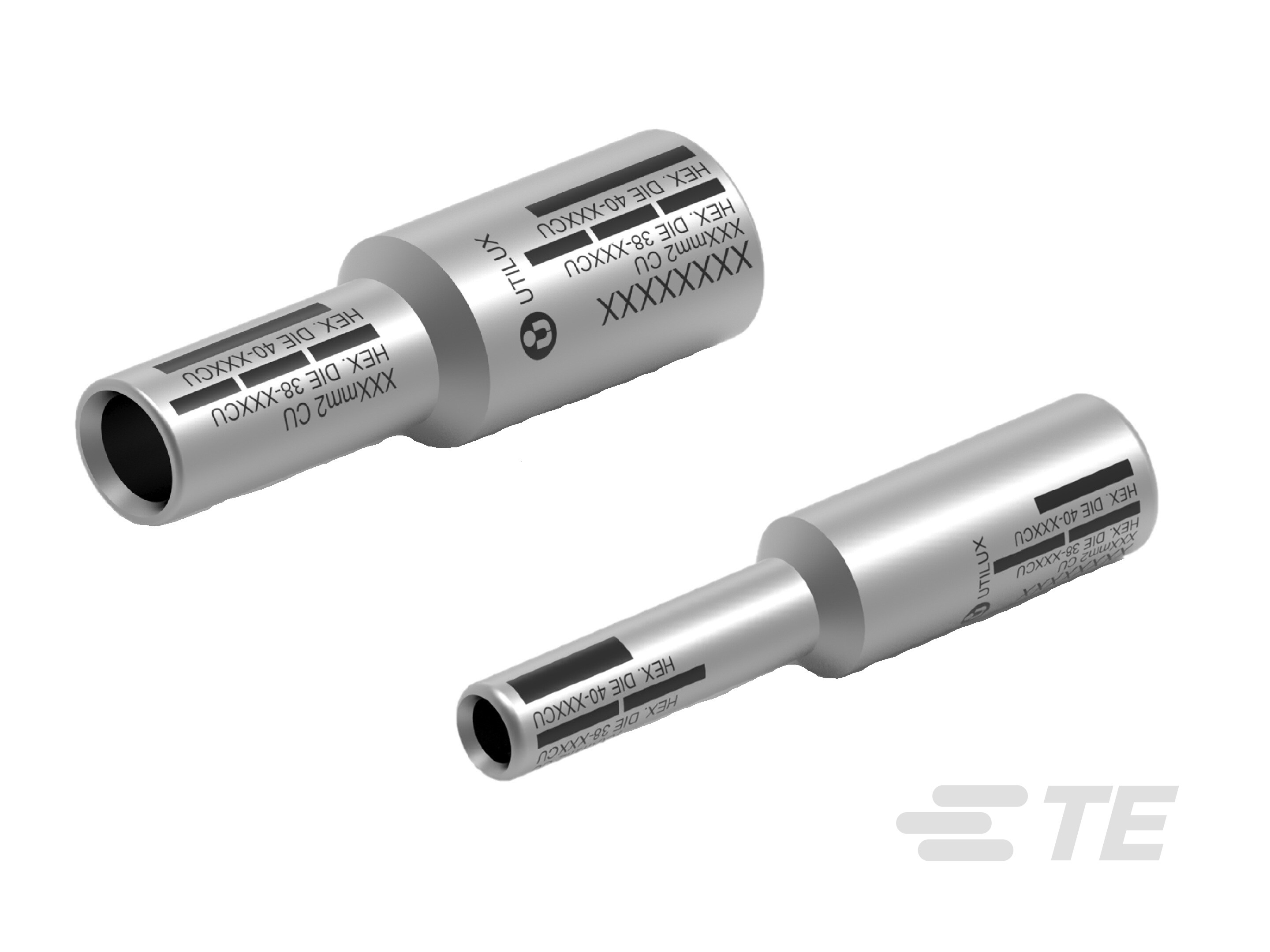

CKR-CAT-CC-CKR
Más Menos
Contáctanos

Características del producto

  • Disponibilidad del producto : Asia | Australia, Nueva Zelanda e Islas del Pacífico

  • Técnica de instalación : Compresión

  • Clase de voltaje (kV): ≤ 1 | ≤ 35

  • Material conductor compatible : Cobre

  • Tipo de remache : Engarce hexagonal

Disponible en

LADD Inc
Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

  • Técnica de instalación  Compresión

Características eléctricas

  • Clase de voltaje (kV) ≤ 1 | ≤ 35

Características del cuerpo

  • Tipo de barril de compresión  Estándar

  • Tipo de conductor  De varios hilos

  • Material conductor compatible  Cobre

  • Material primario del producto  Cobre

Características del contacto

  • Tipo de remache  Engarce hexagonal

Dimensiones

  • Longitud del barril (mm) 55 | 56 | 58 | 60 | 75 | 77 | 80 | 90 | 98 | 101 | 122 | 143 | 185

  • Longitud del barril (in) 2.165 | 2.204 | 2.283 | 2.362 | 2.952 | 3.031 | 3.149 | 3.543 | 3.858 | 3.976 | 4.803 | 5.629 | 7.283

  • Diámetro interno del barril (mm) 3.7 | 4.7 | 5.5 | 7 | 8.5 | 9.4 | 11 | 11.5 | 13 | 13.4 | 14.7 | 16.3 | 17 | 18.4 | 21.1 | 22.4 | 23.8 | 26.9 | 33.4 | 33.5 | 39

  • Diámetro interno del barril (in) .145 | .185 | 0.216 | .275 | .334 | .37 | .433 | 0.452 | 0.511 | 0.527 | 0.578 | .641 | 0.669 | 0.724 | 0.83 | 0.881 | 0.937 | 1.05 | 1.31 | 1.53

  • Diámetro externo del barril (mm) 5.5 | 7.1 | 7.9 | 9.6 | 11.5 | 12.7 | 14.3 | 14.5 | 17.8 | 20.3 | 22.2 | 22.4 | 24.2 | 28.6 | 31.9 | 35 | 45 | 53.2

  • Diámetro externo del barril (in) 0.216 | 0.279 | 0.311 | 0.377 | 0.452 | 0.5 | 0.56 | 0.562 | 0.57 | 0.7 | 0.799 | 0.874 | 0.881 | 0.952 | 1.12 | 1.25 | 1.37 | 1.77 | 2.09

  • Rango de conductores compatibles (AWG/kcmil) 1/0 – 2/0 | 1/0 – 3/0 | 10 – 6 | 1243 – 1578 | 2/0 – 250 | 2/0 – 3/0 | 2/0 – 350 | 2 - 1/0 | 2 – 2/0 | 2 – 300 | 250 – 350 | 3/0 – 250 | 3/0 – 300 | 3/0 – 350 | 300 – 1184 | 300 – 350 | 300 – 500 | 350 – 500 | 4 – 1/0 | 4 – 2 | 4 – 2/0 | 4 – 3/0 | 4 – 4 | 600 – 600 | 6 – 1/0 | 6 – 2 | 800 – 1184 | 8 – 6

  • Rango de la sección transversal del conductor compatible (mm²) 6 – 16 | 10 – 16 | 16 – 35 | 16 – 50 | 25 – 95 | 25 – 35 | 25 | 25 – 70 | 35 – 50 | 35 – 150 | 35 – 70 | 50 – 95 | 50 – 70 | 65 – 185 | 70 – 120 | 70 – 85 | 70 – 95 | 70 – 185 | 95 - 150 | 95 – 185 | 95 – 120 | 120 – 185 | 150 – 240 | 161 – 185 | 161 – 600 | 185 – 240 | 300 | 400 – 600 | 630 – 800 | '-25 – 50

Operación/aplicación

  • Tipo de aplicación de componente de potencia  Exteriores | Interiores

  • Tipo de producto de conector de compresión  Enlaces de terminal

Estándares de la industria

  • Compatible con productos aprobados  AS 1125-174

Disponibilidad del producto

  • Disponibilidad del producto  Asia | Australia, Nueva Zelanda e Islas del Pacífico
