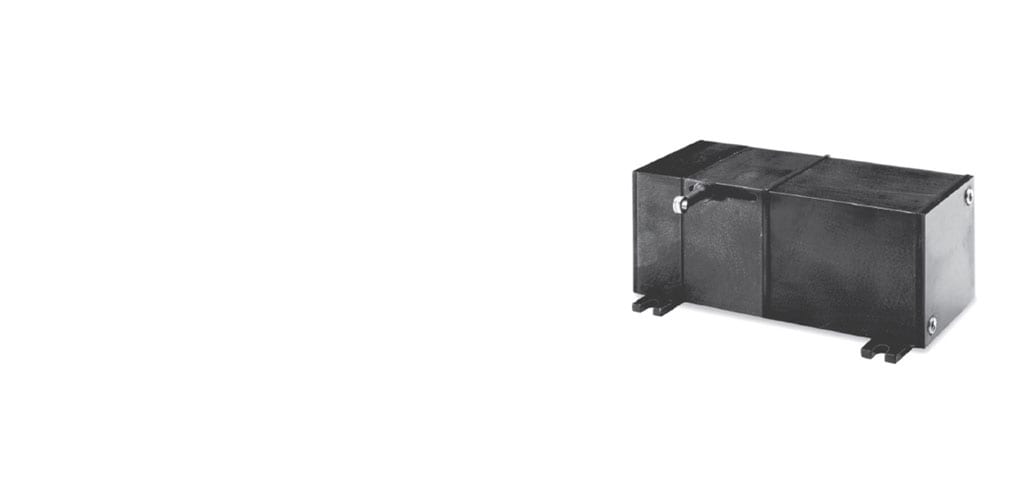

POTENCIÓMETRO DE CABLE INCREMENTAL INDUSTRIAL

MEAS

MEAS PT5

El potenciómetro de cable industrial incremental de la serie PT5E ofrece un cable termoplástico único que tiene un ciclo de fatiga prácticamente infinito.

Más Menos

Hoja de datos |

Contáctanos

Características del producto

Tipo de producto de sensor de posición : Potenciómetro de cable industrial
Rango de recorrido máximo (mm): 1250 | 1270 | 2500 | 2540 | 3750 | 3810 | 5000 | 5080 | 6250 | 6350
Rango de recorrido máximo (in): 49.21 | 50 | 98.4 | 100 | 147.6 | 150 | 196.8 | 200 | 246.1 | 250
Tipo de señal de salida : Codificador incremental
Precisión (% of FS): ±.1 | ±0.04 | ±0.05 | ±0.06 | ±0.07
Repetibilidad (% of FS): .01 | .02

Disponible en

Producto	Núm. de pieza de TE	Documentos	Rango de recorrido máximo	Precisión	Repetibilidad	Grado IP	Cables de medición	Conformidad con la directiva RoHS de la UE	En conformidad con las normas VFU de la UE
PT5E-50-V62-FR-10-AB-OC-M6	04-1006-0159		1270 mm	±.1 % of FS	.02 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-250-N34-FR-250-ABC-LD-M6	04-1006-0795		6350 mm	±0.04 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-150-V62-FR-250-ABC-UD-M6	04-1006-0826		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-250-N34-FR-250-AB-TTL-M6	04-1006-0724		6350 mm	±0.04 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-250-N34-FR-250-ABC-LD-M6M	04-1006-0981		6350 mm	±0.04 % of FS	.01 % of FS	IP65	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-100-N34-FR-100-AB-OC-MC4	04-1006-1050		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-150-S47-FR-100-ABC-LD-M6	04-1006-0880		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-3750-S47-FR-10-ABC-UD-M6M	04-1006-0977		3750 mm	±0.06 % of FS	.01 % of FS	IP65	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-50-V62-DN-10-AB-OC-M6	04-1006-0258		1270 mm	±.1 % of FS	.02 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-100-S47-FR-200-ABC-LD-M6	04-1006-1085		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-2500-V62-FR-5-AB-TTL-M6	04-1006-0455		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-5000-N34-UP-5-AB-TTL-C25	04-1006-0405		5000 mm	±0.05 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-50-S47-FR-100-AB-OC-M6	04-1006-0532		1270 mm	±.1 % of FS	.02 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-100-V62-FR-250-ABC-UD-M6	04-1006-0877		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-100-S47-FR-250-ABC-UD-C25	04-1006-0971		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-150-S47-BK-100-AB-TTL-M6M	10204386-00		3810 mm	±0.06 % of FS	.01 % of FS	IP65	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-100-N34-DN-200-AB-OC-M6: CTO-115000	20017174-00	3D PDF	2540 mm	±0.07 % of FS	.01 % of FS	IP50	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-6250-N34-UP-5-AB-OC-M6M	04-1006-0652		6250 mm	±0.04 % of FS	.01 % of FS	IP65	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-150-V62-UP-250-ABC-LD-M6	04-1006-0800		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-5000-N34-UP-5-AB-TTL-M6	04-1006-0774		5000 mm	±0.05 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-2500-S47-UP-.5-AB-OC-M6	04-1006-0803		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-3750-N34-UP-5-AB-OC-M6	04-1006-0759		3750 mm	±0.06 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-5000-N34-UP-.5-AB-OC-C25	04-1006-0424		5000 mm	±0.05 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-2500-V62-FR-5-AB-OC-M6	04-1006-0688		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-2500-S47-FR-5-AB-TTL-M6	04-1006-0332		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-100-V62-UP-100-AB-TTL-M6	04-1006-0769		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-150-V62-FR-100-AB-OC-MC4: CTO-11500	20029064-00		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-2500-S47-UP-5-AB-TTL-M6	04-1006-0136		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-2500-V62-FR-5-AB-OC-M6M	04-1006-0477		2500 mm	±0.07 % of FS	.01 % of FS	IP65	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-100-S47-FR-200-ABC-UD-M6M	04-1006-1003		2540 mm	±0.07 % of FS	.01 % of FS	IP65	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-100-V62-UP-10-AB-TTL-M6	04-1006-1018		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-250-N34-DN-250-AB-OC-C25	04-1006-0442		6350 mm	±0.04 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-3750-N34-DN-5-ABC-UD-M6	04-1006-0903		3750 mm	±0.06 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-3750-S47-FR-5-ABC-LD-M18	04-1006-1084		3750 mm	±0.06 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-5000-S47-FR-10-ABZCUD-M18: CTO-1150	20002764-00		5000 mm	±0.05 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-6250-N34-FR-10-ABZCUD-M18: CTO-1150	20011541-00		6250 mm	±0.04 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-2500-N34-FR-10-AB-OC-C25	04-1006-1222		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-150-V62-FR-250-ABC-UD-C25	04-1006-0731		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-100-S47-UP-100-AB-OC-M6	04-1006-1096		2540 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-150-S47-UP-100-ABZCUD-M18: CTO-1150	20030985-00		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-150-N34-UP-100-AB-TTL-M6: CTO-11500	20031210-00		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-5000-N34-FR-10-AB-OC-M6	04-1006-0883		5000 mm	±0.05 % of FS	.01 % of FS	IP67	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-2500-S47-UP-10-AB-TTL-M6	04-1006-0137		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-150-V62-DN-10-AB-OC-M6M	04-1006-0854		3810 mm	±0.06 % of FS	.01 % of FS	IP65	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-200-N34-BK-200-AB-OC-M6M	04-1006-0848		5080 mm	±0.05 % of FS	.01 % of FS	IP65	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-250-N34-FR-10-AB-OC-M6M	04-1006-0643		6350 mm	±0.04 % of FS	.01 % of FS	IP65	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-
PT5E-2500-S47-UP-5-ABZCUD-M18	04-1006-0175		2500 mm	±0.07 % of FS	.01 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-150-V62-UP-200-ABZCUD-M18	04-1006-0879		3810 mm	±0.06 % of FS	.01 % of FS	IP67	Termoplástico de .062 pulgadas de diámetro	-	-
PT5E-1250-S47-FR-5-ABZCUD-M18	04-1006-1067		1250 mm	±.1 % of FS	.02 % of FS	IP67	Acero inoxidable de .047 pulgadas de diámetro	-	-
PT5E-5000-N34-FR-10-ABZCUD-M6M	04-1006-1621		5000 mm	±0.05 % of FS	.01 % of FS	IP65	Acero inoxidable de .034 in de diámetro revestido de nailon	-	-

Descripción General

El potenciómetro de cable industrial incremental de la serie PT5E ofrece un cable termoplástico único que tiene un ciclo de fatiga prácticamente infinito.

Este cable, conocido como V62, tiene propiedades que son superiores para aplicaciones de alto ciclo y resistentes. Al igual que nuestros otros transductores, el potenciómetro de cable industrial incremental PT5E se instala en minutos, funciona correctamente sin alineación perfectamente paralela y se adapta fácilmente a áreas pequeñas. El PT5E ofrece flexibilidad de instalación adicional, ya que su salida de cable se puede girar en relación con la superficie de montaje, lo que proporciona cuatro orientaciones de salida de cable diferentes.

Ventajas

Posición lineal a 250 pulgadas (6350 mm)
Carcasa de aluminio anodizado rígido
Aplicaciones de alto ciclo
IP67
Protección NEMA 6

Características

Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.

Características del tipo de producto

Tipo de producto de sensor de posición Potenciómetro de cable industrial

Características del cuerpo

Material de caja Aluminio

Dimensiones

Rango de recorrido máximo (mm) 1250 | 1270 | 2500 | 2540 | 3750 | 3810 | 5000 | 5080 | 6250 | 6350
Rango de recorrido máximo (in) 49.21 | 50 | 98.4 | 100 | 147.6 | 150 | 196.8 | 200 | 246.1 | 250

Condiciones de uso

Precisión (% of FS) ±.1 | ±0.04 | ±0.05 | ±0.06 | ±0.07
Rango de temperatura de funcionamiento -18 – 71 °C [ 0 – 160 °F ]

Operación/aplicación

Resolución (ppmm) 254 | 2540 | 5080
Tipo de señal de salida Codificador incremental

Estándares de la industria

Grado IP IP50 | IP65 | IP67

Otro

Accionamiento por codificador No
Repetibilidad (% of FS) .01 | .02
Cables de medición Acero inoxidable de .034 in de diámetro revestido de nailon | Acero inoxidable de .047 pulgadas de diámetro | Termoplástico de .062 pulgadas de diámetro

Número de referencia

Número interno de TE CAT-CAPS0023
