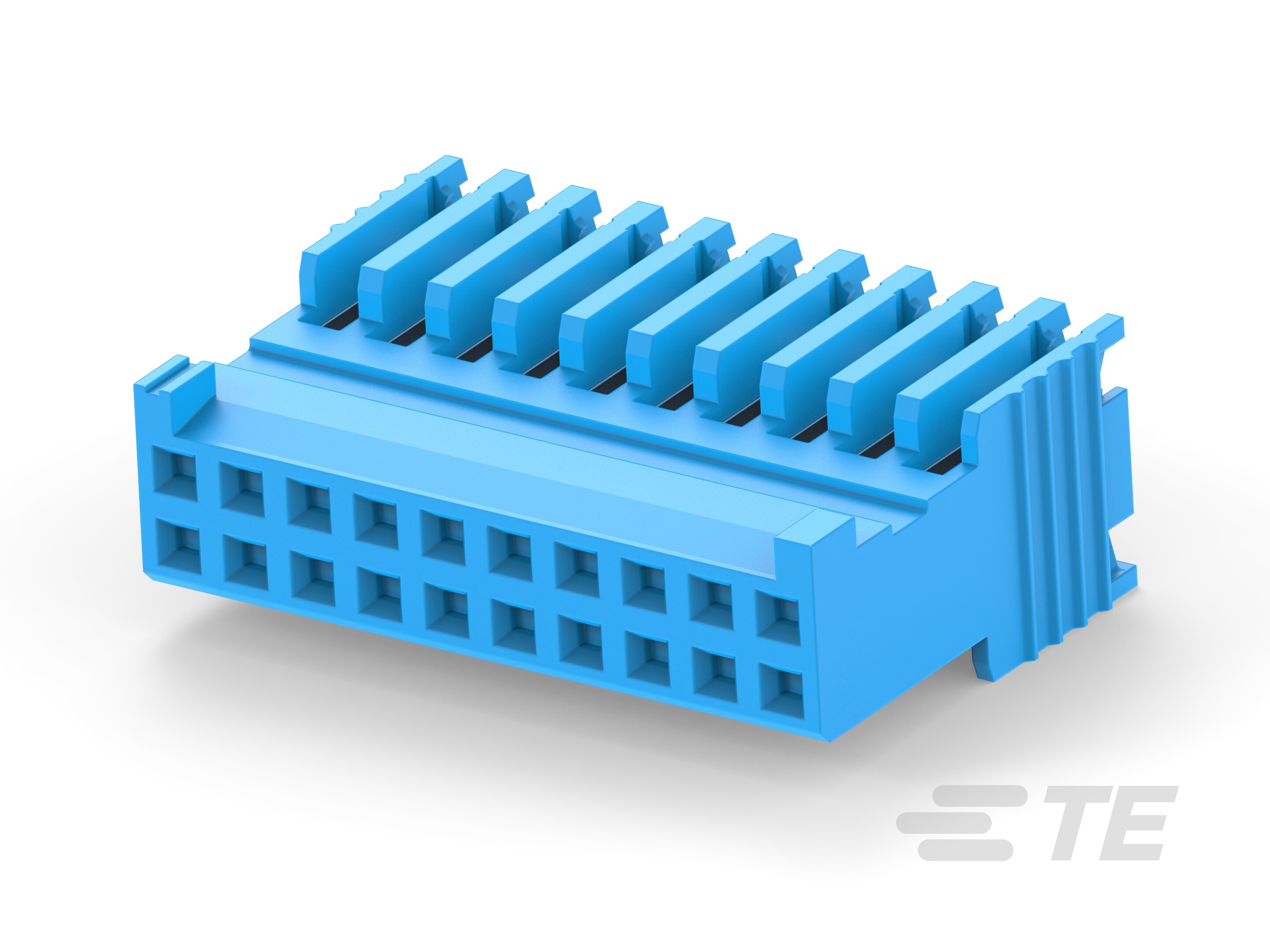

Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.
Características del tipo de producto
-
Tipo de producto del conector
Conjunto de conector
-
Tipo de conector y de carcasa
Receptáculo
-
Sistema de conectores
Cable a placa, Cable a placa
-
Sellable
No
-
El conector y el contacto terminan en
Alambres y cables
Características de la configuración
-
Cantidad de posiciones
4, 6, 8, 10, 12, 16, 20, 24, 30, 36
-
Cantidad de filas
2
Características eléctricas
Características del cuerpo
-
Color primario del producto
Azul
Características del contacto
-
Material base del contacto
Bronce fosfórico
-
Material del enchapado secundario del contacto
Níquel
-
Tipo de contacto
Enchufe
-
Diseño de contactos
En línea
-
Clasificación de la corriente del contacto (máx.) (A)
3
Características de la terminación
-
Método de terminación al hilo y el cable
Desplazamiento de aislamiento (IDC)
Fijación mecánica
-
Retención del soporte para placas para circuitos impresos
Sin
-
Característica del montaje en panel
Sin
-
Alivio de tensión
Sin
-
Retención de la conexión
Con
-
Tipo de montaje del conector
Montaje de cable (colgante libre)
Características de la carcasa
-
Material de la carcasa
PBT GF
-
Línea central (inclinación longitudinal)
2.54 mm [ .1 in ]
-
Configuración de entrada de la carcasa
Ambos extremos cerrados
Dimensiones
-
Calibre del cable (mm²)
.08 – .15, .12 – .24
-
Calibre del cable (AWG)
26 – 24, 28 – 26
-
Intervalo del diámetro del material aislante compatible (mm)
1, 1.2
-
Intervalo del diámetro del material aislante compatible (in)
.039, .047
-
Alto del conector
17.8 mm [ .701 in ]
-
Espaciado de fila a fila
2.54 mm [ .1 in ]
-
Longitud del conector (mm)
10.96, 13.5, 16.04, 21.12, 26.2, 31.28, 38.9, 46.52, 5.88, 8.42
-
Longitud del conector (in)
.231, .331, .431, .531, .631, .831, 1.031, 1.231, 1.531, 1.831
Condiciones de uso
-
Intervalo de temperatura de operación (°C)
-55 – 125, -40 – 100
-
Intervalo de temperatura de operación (°F)
-67 – 257, -40 – 212
Operación/aplicación
-
Aplicación de circuitos
Señal
Estándares de la industria
-
Índice de inflamabilidad de UL
UL 94V-0
-
Clasificación conforme a la prueba de hilo incandescente
Pieza estándar (no se sometió a la prueba de hilo incandescente).
Características del empaquetado
-
Tipo de empaque
A granel, Pieza suelta
Número de referencia
-
Número interno de TE
CAT-AM74-H3401J
