9-1437719-3

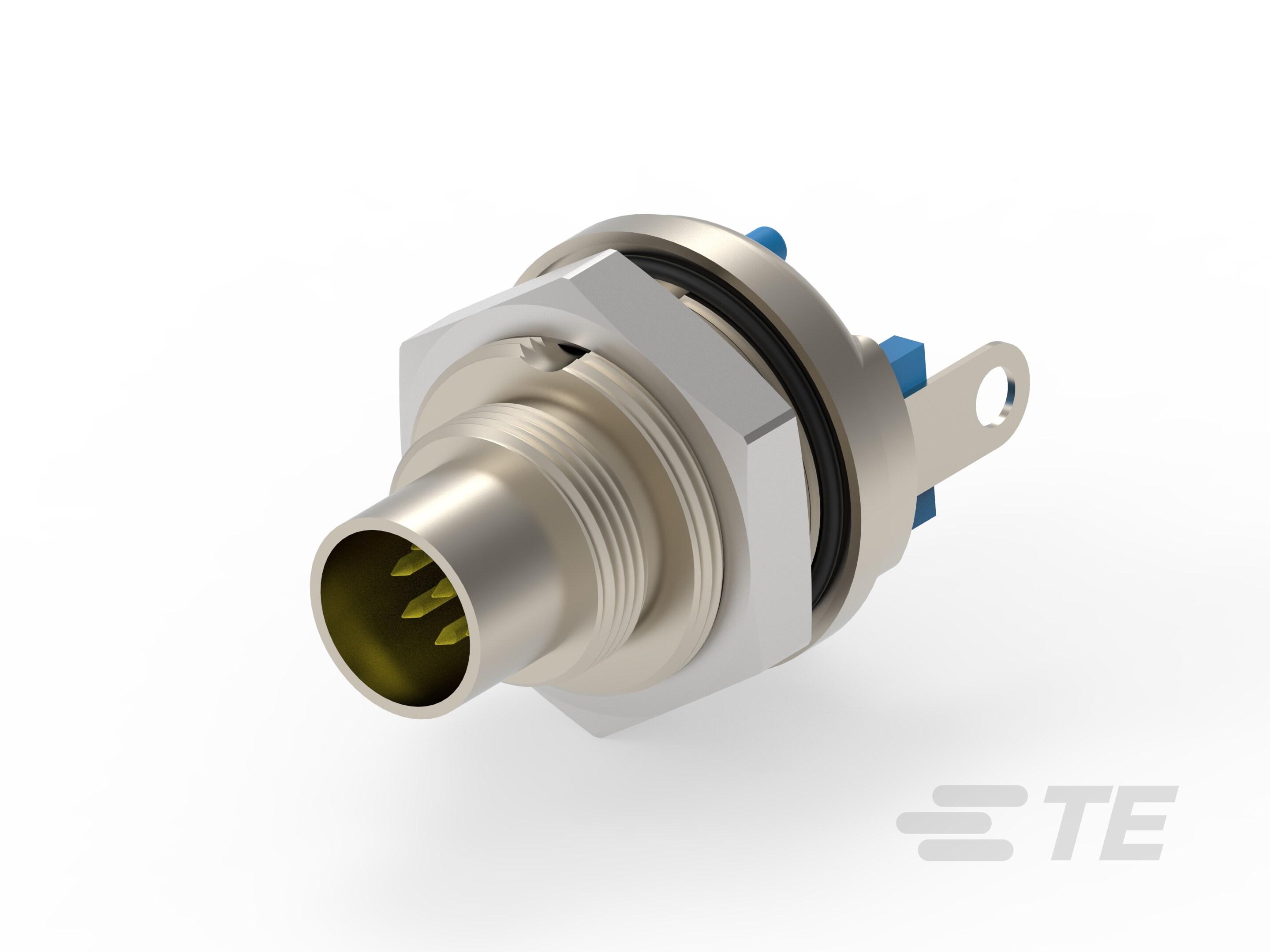

8 Position Circular Connector, Wire-to-Board, Sealable, Signal, Panel Mount, Reverse Gender, Nickel, CuZn, PBT, Triad 01 Panel/PCB Connector
9-1437719-3
8 Position Circular Connector, Wire-to-Board, Sealable, Signal, Panel Mount, Reverse Gender, Nickel, CuZn, PBT, Triad 01 Panel/PCB Connector
-
- Conector para PCB o panel Triad 01
- Núm. interno de TE: 9-1437719-3
- Descripción interna de TE: T01-0580-P08-MALE REC PANEL MOUNT SOLDER
- Núm. de alias: T01-0580-P08
-
Número de posiciones : 8
-
Sistema de conectores : Cable a placa
-
Sellable : Sí
-
Corriente nominal de contacto (máx.) (A): 1
-
Aplicación de circuitos : Señal
Documentos
Ilustraciones de productos
- T01 MALE PLUG CONN. PANEL MNT. SOLDER VER. 3-8 POS. 180 DGR. T01 STIFTSTECKER,EINBAU,LOETVERS. 3-8 POL. 180 GRAD Inglés
- T01 MALE PLUG CONN. PANEL MNT. SOLDER VER. 3-8 POS. 180 DGR. T01 STIFTSTECKER,EINBAU,LOETVERS. 3-8 POL. 180 GRAD C_8-1437719-1_A2.pdf Inglés
- T01 MALE CONN.PANEL MNT.SOLDER VER.8 POS. T01 STIFTSTECKER,EINBAU,LOETVERS.8 POL. Inglés
- T01 MALE CONN.PANEL MNT.SOLDER VER.8 POS. T01 STIFTSTECKER,EINBAU,LOETVERS.8 POL. C_9-1437719-3_A1.pdf Inglés
Archivos CAD
-
Descargar modelo ECAD
Descargar el Library Loader gratuito para convertir este archivo a tu herramienta ECAD. Más información sobre el modelo ECAD.
- 3D PDF 3D_CVM_CVM_9-1437719-3_A.pdf 3D
- Esquema del producto ENG_CVM_CVM_9-1437719-3_A.2d_dxf.zip Inglés
- ENG_CVM_CVM_9-1437719-3_A.3d_igs.zip Inglés
- ENG_CVM_CVM_9-1437719-3_A.3d_stp.zip Inglés
Páginas de catálogo y hojas de datos
- M8 / M12 Connector System Catalog ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf Inglés
Especificaciones del producto
- Especificación del producto ENG_SS_108-19483_A.pdf Inglés
