Por favor, revisa los documentos del producto o contáctanos para la información más reciente sobre las homologaciones de las agencias.
Aviso: Utiliza la ilustración del producto para todas las actividades de diseño.

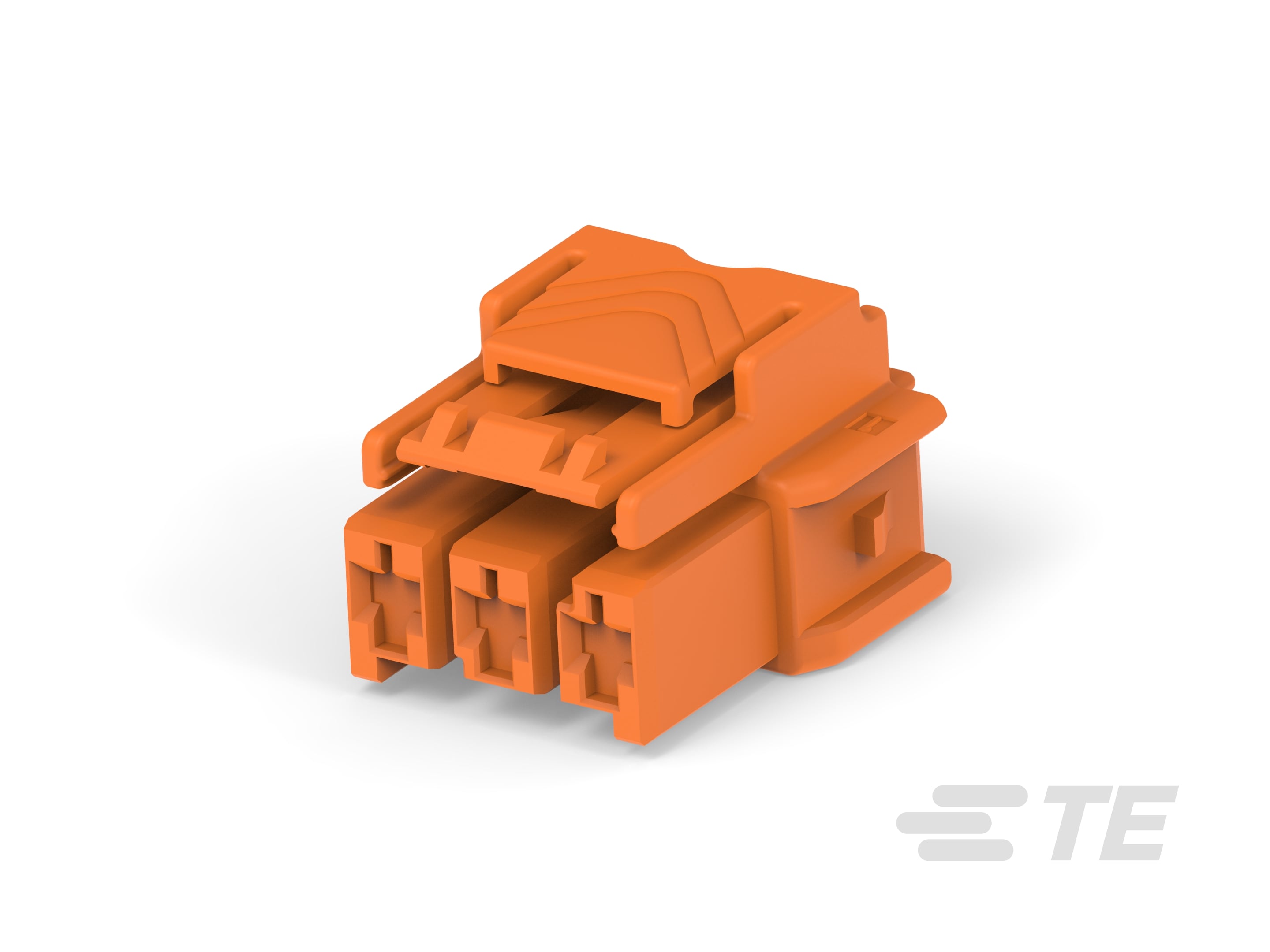

Características del tipo de producto
-
Tipo de conector de potencia rectangular :
Carcasa
-
Tipo de conector y de carcasa :
Conector macho
-
Sistema de conectores :
Cable a cable, Cable a cable
-
Sellable :
No
-
El conector y el contacto terminan en :
Alambres y cables
Características de la configuración
-
Cantidad de posiciones :
3
-
Cantidad de posiciones de alimentación :
3
-
Cantidad de filas :
1
Características eléctricas
-
Voltaje de operación (VAC):
600
-
Voltaje de operación (VDC):
600
Características del cuerpo
-
Código del conector :
D
-
Ángulo de salida del cable :
180°
Características del contacto
-
Diseño de contactos :
En línea
-
Retención del contacto en la carcasa :
Sin
-
Tipo de contacto :
Receptáculo
Características de la terminación
-
Método de terminación al hilo y el cable :
Engarzadora
Fijación mecánica
-
Característica del montaje en panel :
Sin
-
Tipo de montaje del conector :
Montaje de cable (colgante libre)
Características de la carcasa
-
Línea central (inclinación longitudinal) :
6 mm [ .236 in ]
-
Color de la carcasa :
Naranja
-
Material de la carcasa :
Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF), Nailon con fibra de vidrio (GF)
Dimensiones
-
Alto del conector (mm):
16.3
Condiciones de uso
-
Intervalo de temperatura de operación :
-55 – 140 °C [ -67 – 284 °F ]
Operación/aplicación
-
Aplicación de circuitos :
Potencia
Marcado de identificación
-
Característica de identificación de circuitos :
Con
Estándares de la industria
-
Compatible con productos de certificación :
UL E28476
-
Compatible con organizaciones o normas :
UL
-
Índice de inflamabilidad de UL :
UL 94V-0
-
Clasificación conforme a la prueba de hilo incandescente :
Resistente conforme a la prueba de hilo incandescente (GWT) a 750 °C (sin llama)
-
Clasificación de UL :
Reconocido
Características del empaquetado
-
Tipo de empaque :
Caja de cartón
